제품 상세 정보:
결제 및 배송 조건:
|
| 진공 약실: | 2 | 예광탄 가스: | 헬륨 |
|---|---|---|---|
| 불량품 점: | 2g/y | 주기 시간: | 100s/chamber |
| 헬륨 회복: | 회복율 ≥95% | 공작물: | 자동 콘덴서 및 증발기 |
| 하이 라이트: | 헬륨 누출 탐지,헬륨 누출 시험 장비 |
||

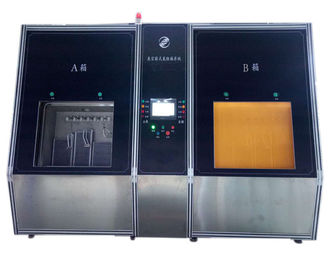

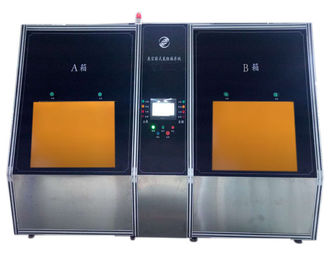

자동 콘덴서 및 증발기를 위한 진공 약실 헬륨 누출 검출 시스템

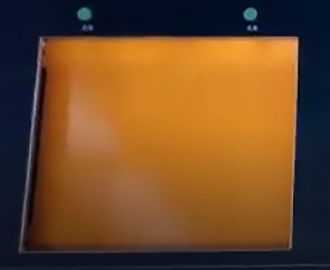

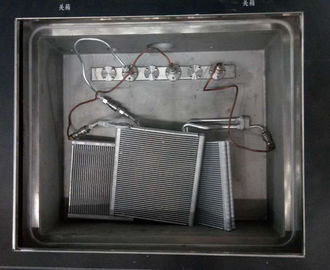

진공 약실 헬륨 누출 검출 시스템에는 2개의 진공 약실, 연결된 2개의 진공 상자 일이 있습니다. 제품은 진공 약실로 두고 빠른 연결관과 연결됩니다. 이후에, 진공 약실에 DOORCLOSE 단추는 동시에 눌러집니다. 문은 자동적으로 닫고 시험 주기는 시작됩니다. 삐걱거리는 보호자는 진공 약실 문의 양쪽에서 문이 닫힐 때 약실 문의 운동과 방해하는 아무 목표도 없다는 것을 보증하기 위하여 설치됩니다.
일단 문의 한개가 닫히면, 이 약실의 탐지 주기는 시작되었습니다 입니다. 이 시점에서 통신수는 가동을 위한 다른 약실에 갈 수 있습니다.
기술적인 모수:
| 제품 | 자동 콘덴서 및 증발기 | |||
| 진공 약실 |
약실 (시험 콘덴서) |
약실 (시험 증발기) | ||
| 크기 | 750X620X220mm | 크기 | 750X620X220mm | |
| 워크 스테이션 | 6 | 워크 스테이션 | 3 | |
| 심한 누출 시험을 위한 압력 |
질소/압축공기 3.5 Mpa (내려가는 조정가능한) |
|||
| 예광탄 가스 | 헬륨 | |||
| 불량품 점 | 2g/y | |||
| 정밀한 누출 시험의 압력 | 4.0 Mpa (내려가는 조정가능한) | |||
| 주기 시간 | 100s/chamber | |||
| 헬륨 회복 | 회복율 ≥95% | |||
주요 윤곽:
| 진공 펌프 | BAOSI |
| 진공 계기 | INFICON |
| 누설 탐지기 | AGILENT |
| 전자기 벨브 | PARKER |
| 압력 감지기 | DANFOSS |
| PLC | OMRON |
| 터치스크린 | WEINVIEW |
| 전자 제품 | FUJI, 신아이더, 미츠비시 및 등. |
| 헬륨 농도 발견자 | HongCe |
우리의 체계에는 일정한 정밀도 구경측정을 실행하 것을 아주 쉬운 하는 자동적인 구경측정 절차가 있습니다. 측정한 체계는 정확하게 제품의 전반적인 누설 비율을 결정합니다.
체계의 일일 검사: (일일 검사에 전념하는) 표준 누출 계기 검열될 제품을 가장하고, 체계 정확도의 온라인 구경측정을 가공하고, 완전히 가동의 체계의 정확도 그리고 신뢰성의 안정성을 지킬 수 있습니다.
표준 누출 계기
주 메뉴와 기능 단추는 스크린에, 있습니다:
* 수동 정비
* 모수 조정
* 상태 감시를 시험하십시오:
* 결함 경보와 자기 진단
* 생산 자료 표본통계량
소프트웨어
진공 헬륨 탐지:
진공 약실의 철수가 세트 누출 탐지 압력을 도달하골, 동시에 상자에 있는 제품의 철수가 완료될 때, 체계는 진공 약실에 있는 헬륨 신호를 검출하고, 이 신호를 위해 0를 억압하고, 그 때 제품은 4.0 Mpa (내려가는 조정가능한) 헬륨 가스로 채워집니다. 제품에 있는 헬륨 압력이 설정값을 도달할 때, 제품에 누설 탐지기 과정 탐지.
누설 탐지기가 설정값을 초과하는 헬륨 신호를 찾아내는 경우에, 제품에 있는 정밀한 누출이 있다는 것을 나타냅니다. 체계는 누출 경보를 발행합니다. 통신수는 확인 단추를 누릅니다, 그 후에 대기권이 기입된 후에 진공 약실이 자동적으로 열립니다. 통신수는 제품에서 빠른 연결관을 분리하고, 제품을 내리고 그러므로 표를 할 수 있습니다.
누설 탐지기가 설정값을 초과하는 헬륨 신호를 찾아내지 않는 경우에, 검출한 제품이 새고 있지 않다는 것을, 체계 밖으로 줍니다 통행 신호를 나타내고, 제품의 헬륨은 자동적으로 재기됩니다. 헬륨이 재기되는과 동시에, 체계는 공기로 진공 약실을 채웁니다. 진공 약실의 압력이 대기압에 상승하골 제품의 헬륨 복구 작업이 완료될 때, 진공 약실 문이 자동적으로 열리고 탐지 절차는 완료됩니다.
