제품 상세 정보:
결제 및 배송 조건:
|
정격 정현 힘: | 300kgf | 정격 충격 힘: | 600kgf |
---|---|---|---|
주파수 범위: | 5~4000Hz | 충격 진지변환: | 25.4mm |
최대. 가속도: | 981m/s2 | 이동하는 성분의 질량: | 3kg |
하이 라이트: | 건전지 시험기,건전지 시험 약실 |
LCD는 진동 충격 시험대의 반 정현 파 300kgf 건전지 시험 장비를 표시합니다
표준
IEC62133 항목 7.2.2의 IEC60086-4 항목 6.4.3, IEC 60086-1, GB/T 31241-2014 및 등.
신청
진동 시험은 건전지의 초기 실패를 찾아내기 위하여 이용될 수 있고, 실제 상황 평가와 구조상 강도 시험을 가장합니다. 제품에는, 넓은 응용 범위 및 뜻깊은 믿을 수 있는 시험 결과 넓은 채용 범위가 있습니다. 건전지 제조자, 질 감찰부 및 연구소를 위한 이상적인 건전지 특정한 진동입니다. 시험 장비. 단세포의 각종 유형 시험을 위해 적당하 건전지는 위탁 보물 리튬 이온, 니켈 수소, 니켈 카드뮴, 지도 산 및 금속 수소화물 니켈과 같이 포장합니다.
진동 시험은 또한 제품의 피로 시험을 위해 제품의 생활을 사정하기 위하여 이용될 수 있습니다.
모수
진동계 | |
정격 정현 힘 |
300kgf |
정격 무작위 힘 |
300kgf |
정격 충격 힘 |
600kgf |
주파수 영역 | 5~4000Hz |
최대. 진지변환 | 25.4mm |
충격 진지변환 |
25.4mm |
최대. 각측정속도 |
2m/s |
최대. 가속도 |
981m/s2 |
장갑판 직경 |
Φ150mm |
첫번째 공명 빈도 |
2900Hz |
최대. 괴상한 염력 |
>196N×m |
이동하는 성분의 질량 |
3kg |
짐 연결 점 | 13의 연결 점 |
(표준) 벤치 나사 크기 |
M8 |
벤치 나사 배치 (직경, 사각) |
Φ60mm 6개 조각, Φ120mm 6개 조각 |
축 진동 고립 빈도 | <3Hz |
최대. 적재 |
120kg |
자석 누설 | <3mT (특별한 필요조건을 위해 선택 ≤1mT) |
(uncrated) 차원 (L×W×H) |
764mm×530mm×660mm |
무게 |
490kg |

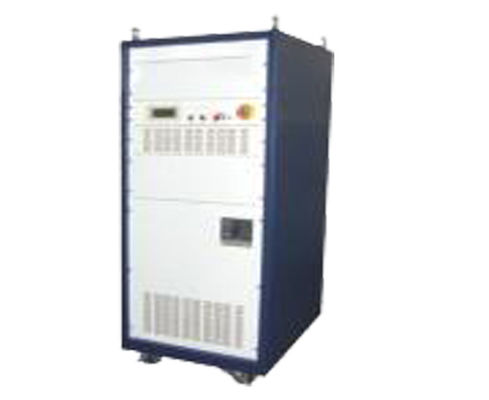

전력 증폭기 | |
힘 |
3kVA |
잡음 대 신호 비율 | >65dB |
증폭기 유형 | 디지털 방식으로 온/오프 전력 증폭기 |
전력 증폭기 전시 |
현재에 LCD 디스플레이를 위한 완벽한 경보 그리고 보호 장치로, 전압에, 온도 등을 퇴장시키십시오. 그리고 전압, 정현, 무작위 RMS를 위한 현재 보호 |
전력 증폭기 논리 단위 | 증폭기 메인 제어 패널은 자가 점검 기능과 더불어 CPU 통제를, 채택합니다. |
결함 기억 함수를 가진 증폭기 |
결함에 결함 이유를 쉽게 검사하기 위하여 유효한 기능을 암기하십시오. 그리고 전체적인 테스트 시간, 유효한 최후 테스트 시간 체크 |
체계 보호 |
기능은 다음을 포함합니다: 전압에, 전압의 밑에, 과태 단계, 논리 결함, 힘 단위 보호, 힘 단위 온도, 현재에, 전압에, 힘 souce, 벤치 진지변환, 벤치 온도, 외부 연결 회로 보호. 어떤 결함든지 생기고, 닫히는 출력했습니다. 그 사이에 경보에. |
증폭기 |
MOSFET 트랜지스터 마당 효과 단위 기술, CPU 소형 처리기 순간 표본 추출, 보호, LCD 디스플레이, 기록 상영 시간, 결함 국가, 세륨 필요조건에 지켜진 최대 산출을 가진 논리 단위를 채택하십시오; IGBTmodule를 가진 전력 증폭기. |
정격 출력 전압 |
120Vrms |
증폭기 효율성 |
>92% |
(uncrated) 차원 (L×W×H) |
550mm×680mm×1455mm |
(Uncrated) 무게 |
230kg |
송풍기 |
|
힘 |
0.75kW |
기류 |
0.18m3/s |
공기의 압력 |
0.015kgf/cm2 |

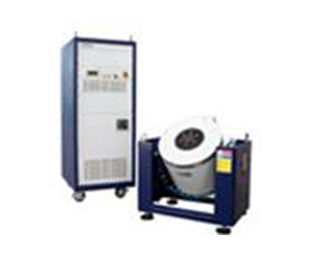

상품 정보
그것은 진동계, 진동 관제사로 이루어져 있고 다른 부속품 .please는 아래에로 부속의 정보를 나타납니다:

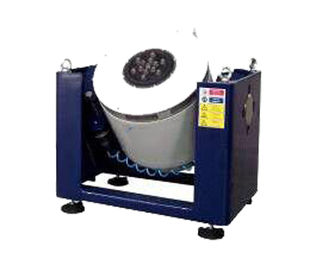

체계 소개:
1.Double 높은 자기장 강렬을 지키고는 & 유출 누설을 감소시키는 자석 회로 구조;
특별한 degaussing 구조는 1 mt 이하로 유출 누설을 감소시킬 수 있습니다
짐을 빗나가게 하기의 강한 저항을 위한 2.U 유형 봄, 롤러 및 선형 방위
3.Air 봄은 진동 고립을 위해 사용됩니다; 꾸준히 진동계 일 무거운 짐에 조차;
필요 스페셜 기초 없음
4.Protection 장치는에 열, 하중 초과, 에 현재를, 과전압, 제공됩니다
진동 검사자의에 진지변환; 과전압을 위한 전기 네트워크 보호 장치,
단계가 결여되는의 밑에 전압; , 연약하 시작 현재 제한하는, 힘 과열을 모십시오,
짧 현재, 단위 결함 보호
무작위 정현, 충격 환경 시험을 완료하는 5.Able
6.This 체계는 전압 동요, ≤±10%를 요구합니다
7.This 체계는 저항, ≤4Ω의 지상에 놓을 요구합니다
장기간 가동을 위해 적당한 8.High 신뢰성, 특히

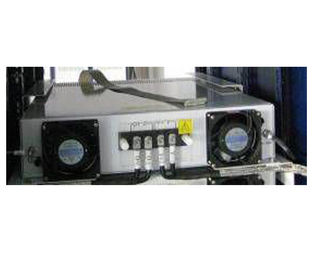

디지털 스위치 유형 증폭기 소개:
이 체계는 디지털 방식으로 전력 증폭기의 정현 맥박 폭 조음 기술을 채택합니다. 그것의 일
원리는: 관제사에 의하여 입력한 진동에 낮 전압 신호를, 그 후에 산출 본래 신호 증폭하고 복구하는 디지털 회로를 통해서 MOSFET 마당 효과의 고주파 스위치 힘 사용하기,
검사자의 이동하는 코일 회로 및 드라이브 진동 검사자의 신축 테이블 운동. 디지털 방식으로 전력 증폭기의 주요 부속: 정면 통제, 전력 증폭기 단위, 보호 회로, 힘 부속 및 전기 장.
디지털 스위치 유형 증폭기 특징:
1.Easy 정비: 교환할 수 있는 힘 단위 상자, 소형 디자인, 에 쉬운 저장 공간
정비.
2.LCD 전시:
논리 단위는 마이크로컴퓨터 CPU 칩 가공업자, LCD 디스플레이 기능을 채택합니다; 보일 수 있습니다
상세히 각종 시스템 자료 (힘은 추가 자료와 더불어 산출 진실한 RMS 가치를, 증폭합니다
전시) 그리고 가동 국가 그리고 결함 판단. 먼 원격 제어, 먼 측정으로
커뮤니케이션 기능, 친절한 공용영역, 쉬운 가동.
디지털 스위치 유형 증폭기 보호 기능:
전력 증폭기는 파워 그리드 과전압, 파워 그리드의 밑에 전압, 힘의 보호를 설치했습니다
단계, 논리 결함, 힘 단위, 힘 온도 단위, 에 현재 산출, 산출의 격자 부족
과전압, 모는 힘, 테이블의 진지변환, 테이블 온도, 등. 어떤 실패든지 일어나고, 닫았습니다
소리와 점화 경보와 더불어 아래로 산출, 동시에. 위 보호를 제외하고, 또한 영세민이 있습니다
RMS 가치는 보호 및 보호를 비상 정지.
높은 변환 효율성 (92% 높이 보다), 및 높은 개심자 이온 빈도
수평한 미끄러짐 테이블:
수평한 미끄러짐 테이블으로, X, Y의 Z 예심 방향 테스트를 위해 능력 있는 전기 역학 진동 검사자. 그리고 결합한 환경 시험은 온도 습도 시험 체계를 결합할 수 있습니다. 터보로 - 스크롤 바 또는 사슬 바퀴 교체 체계는, 1명의 사람 쉽게 진동 벤치를 자전하고 수평한 테이블에 연결할 수 있습니다. 진동계와 수평한 미끄러짐 테이블 사이 연결을 지키기 위하여 기계적인 위치 제한을 채택하십시오. 큰 견본 시험 2m×2m 미끄러짐 테이블에 300mm×300mm에서, (작은 진동계를 위해) 가능한 다 크기 미끄러짐 테이블. 다른 가동을 실행하고 다른 필요조건 따를 수 있습니다 다른 방위 제한. 미끄러짐 테이블의 간격 그리고 크기는 진동계 성과를 좌우하고, 높은 제한 빈도, 사용자를 그것을 주문을 받아서 만들 수 있습니다 영향을 미칩니다.
디지털 방식으로 관제사 특징
진동 관제사는 국제적인 진보된 분산 시스템 건축술을 채택하는 ucon 회사에 의해 최신 디자인입니다, 그것의 핵심은 티타늄 회사의 최신 TMS320 시리즈 32 비트 부동 소수점 고속 프로세서입니다. 시험 보고서는 마이크로소프트 워드에서 자동적으로 생성됩니다. 테스트 그 후에, 시험 보고서는 편집되고, 그 후에 자동 또는 수동으로 생성될 수 있습니다.
기계설비 기준
입력
(1) 2개의 수로
(2) 해결책: 24 조금 아날로그에 디지털 방식으로 변환 (ADC)
(3) 입력된 임피던스: 220 k Ω
(4) 붙박이 책임 증폭기 및 ICP 일정하 현재 근원, 전압 & ICP 가속도
감지기는 직접 연결될 수 있습니다
(5) 잡음 대 신호 비율: >100dB
산출
채널 양: 1 수로 산출
해결책: 24 조금 디지털-투-아날로그 변환 (DAC)
제어 소프트웨어 색인
무작위 성과 색인:
콘트롤 모드: PSD
해결책: 최대. 320000의 선
주파수 영역: DC~4800Hz
역학 범위를 통제하십시오: 85dB
통제 정확도: ±1dB,
닫힌 루프 시간: 전형적으로 100ms
정현
콘트롤 모드: 사인 곡선 파형 통제
주파수 영역: 1~5000Hz,
동적 제어 범위: 95dB
닫힌 루프 시간: 10ms;
통제 정확도: ±1dB; 청소 각측정속도 1octave/min의 Q 가치 50
빈도 해결책: 0.001%
청소 각측정속도: 6000hz/s에 선형 청소 0; 대수 청소 0 ~ 100개 10월/분
파 찡그림: <0>
충격
콘트롤 모드: 한정된 장시간 또는 파 통제;
충격 형태: 반 정현 파;
주파수 영역: DC~22000Hz;
구조: Max.32K 내구 시간: 0.5-3000ms
보상 형태: 전 맥박, 후에 맥박, 전/후에 맥박
통제 성과: 높이의 역학 범위 90dB 보다는
