IEC60669-1 항목 19.3 전기 제품 검사자 각자 밸러스트 램프 짐 상자 3 채널

IEC60669-1 항목 19.3 각자 밸러스트 램프 짐 상자

표준

 IEC60669-1: 2017년 항목 19.3

신청

 이 장치는 각자 밸러스트 램프 스위치 전기 긴장 및 열 응력 시험을 위해 적당한 집 보전된, 유사한 목적을 위한 조정 스위치에 수용량과 정상 작동 수명 시험을 끊기를 위해 적당합니다, 특히 때 통제 LED 회로. 스위치가 정상 작동의 밑에 정상적인 사용, 어떠한 기계적인 손상라도 또는 전기 피로 실패를 저항할 수 있다는 것을 확인하기 위하여는, 무엇이든은 시험하도록 접착 현상 또는 장기 마감 또는 단선 현상을, 과량 착용 또는 다른 해로운 결과 접촉합니다.

표본을 시험하십시오

 각자 밸러스트 램프 (SBL) 스위치

특징

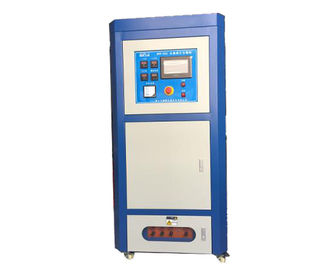

 대략 차원: 넓게 (800mm) * 깊은 곳에서 (800mm) * 높은 (1800mm). 구조는 파랗 측면 판은 가벼운 백색입니다. 정면의 위 연산 제어 패널은 입니다. 통제에 전원 스위치, 제품 시험 전압 및 힘 전시가 계기, 경보, 터치스크린, 등 있고, 거기 저항기와 축전기 짐 조합, AC 접촉기, 릴레이가 입니다. 철사를 통해서 시험기에 있는 제품에 연결되는, 상자 및 산출 현재의 밑에 맨끝이 있고 검사 과정에 있는 짐을 제공합니다.

짐 장치는 선적의 앞에 표준 부하 상태에 미리 설치되었습니다. 시험 전압이 250V~에 맞출 한, 통신수는, 그리고 그것의 정격 출력 시험될, 스위치가 전류 파형, 내 그리고 I^2개 t 대회 기준의 대응 필요조건_{뾰족해지는 것과 같은} 정격 현재를 가진 스위치 단추를 누릅니다.

3개의 역이 있고 3개의 스위치는 동시에 시험될 수 있습니다.

미터로 재는 형태 및 미터로 재는 열성적인 항구로, 판을, 산출 파형, 나 봉우리 전류 가치 및 I를 측정하게 쉬운 닫는 붙박이 90 도^2개 t 에너지 가치, 완전히 장비 측정 필요조건을 위한 규격에 맞힙니다.

장치는 외부 전압 조정기의 필요 없이 스위치 시험에 의해 요구된 250V의 전압을 도달할 수 있는 전압 조정기로 갖춰집니다.

모수:

1. 전력 공급: 단일 위상 AC220V±5%/50Hz의 사용자가 준비하는 시험 표본에 전력 공급.

2. 전압 미터: 범위 0 ~ 300V의 정밀도 0.5의 디지털 표시 장치

3. 힘 미터: 0~9KW의 정밀도 0.5의 디지털 표시 장치

4. 출력 채널: 3 수로

5. 각각은 스위치에 의하여 평가된 전압 250V를 미리 설치했습니다 ~, 정격 현재 10A, 13A, 16A, 20A 4 선택 (주문을 받아서 만들어진 시험 전압 및 시험 현재는 일 수 있습니다).

6. 입력 전압은 조정가능합니다 시험 전압이 250V~이다는 것을 보증하기 위하여

7. 모든 운영 매개변수는 250V~에, W를 포함하여, 나_{뾰족해집니다}, I^2개 t, 그리고 돌입 현재 파형 놓입니다.

8. 각 장치는 90도 각 유도에 엄중 통제 장치 (터치스크린 추려낸 “측정” 기능)를, 매번 있습니다 제공합니다, 이 기능은 처음 장비 구경측정 및 측정 검증을 위해 사용될 수 있습니다.

9. 오래/오래 보호 기능, 1의 보호 시간 ~ 99S는, 폐쇄 경보 보호 미리 설치될 수 있습니다.

10. 사용 환경: 온도 5 ~ 40 °C, 상대 습도 20 ~ 90% RH의 대기압 80 ~ 106kpa. 가혹한 진동 없음, 전자기 간섭 없음, 먼지 없음, 부식성 가스, 좋은 열 분산.
