| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | calibration certificate (cost optional ) |
| 모델 번호: | HK1504 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiatable |
| 포장 세부 사항: | 합판 |
| 배달 시간: | 45일 |
| 지불 조건: | T는 / T |
| 공급 능력: | 10 고정되는 /month |
| 견본을 시험하십시오: | 250v 각자 Ballasted 램프 스위치 | 디지털 방식으로 전압 가치: | 0 ~ 300V |
|---|---|---|---|
| 운영 비율: | 3 - 40배 | 디지털 방식으로 힘 가치: | 0~9KW |
| 출력 채널: | 3 채널 | 역: | 3개의 독립 시험 역 |
| 하이 라이트: | 가벼운 시험 장비,luminaire 테스트 |
||
PLC 통제 250v 각자는 램프 스위치 내구 시험을 Ballasted 짐 상자는 시험 체계를 통합했습니다
기준: IEC60669-1: 2017년 항목 19.3와 IEC60669-2-1: 2015년 항목 19.109
기술적인 모수:
| 품목 | 내용 |
| 힘 | 배경 AC220V±5%/50Hz를 가진 단일 위상 |
| 지적인 산업 통제 시스템 |
IPC: IPC-810E 윤곽 소프트웨어: E5 진동경: Tektronix 또는 Agilent 취득 단위: 다수
지상 정전기 분말 살포 |
| 내구시간 검사자를 전환하십시오 |
역: 3개의 독립 시험 역 통제 시스템: 7 인치 색깔 LCD 터치스크린 +PLC+ 자동 귀환 제어 장치 모터, 그것에는 다른 장치도의 온라인 사용 또는 커뮤니케이션을 위해 편리한 (각종 짐과 같은) 통신 인터페이스가 있어, 정보 수집과 표본통계량을 가능하게 하. 시험 치기: 0.1~100mm는, 미리 설치될 수 있습니다 시험 속도: 0.1~200mm/s는, 미리 설치될 수 있습니다 온/오프 시간: " on " 기간은 (25+5 0) 총 주기의 %이고 " off " 기간 (750 -5) %, 0.1~99.9는 미리 설치될 수 있습니다 운영 비율: 3 - 시험 속도 및 온/오프 시간 조정과 관련되었던 40배, 시험 치기 놓일, 수 있습니다 경보 탐지: 청취가능한 시각적인 경보가 있고을, 원본 길잡이가 있을 제품이 자격이 없기 위하여 때, 붙박이 탐지 회로 검출되골: 1)스위치가 보세품의 때, 지속적인 유도는 생깁니다; 2)감전은 다 탈 때, 연결될 수 없습니다; 3)조사가 도착할 때. 짐 연결 항구: 다른 시험 짐은 등 외면적으로 ballasted 램프 짐, 텔레비젼 짐, 유도 짐, 전기 용량 짐, 모터 짐을 텅스텐 필라멘트 램프 짐과 같은 필요에 따라서 연결될 수 있습니다. 차원: W1250mm×D650mm×H1150mm; 무게: 100kg. |
| 각자 ballasted 램프 짐 상자 |
디지털 방식으로 전압 가치: 범위 0 ~ 300V의 정밀도 0.5, 디지털 방식으로 힘 가치: 0~9KW의 정밀도 0.5 출력 채널: 3 수로 (2개의 수로는 250W입니다 다른 수로는 400W입니다) 정격 전압을 전환하십시오: 250V ~, 입력 전압은 250V~에 조정가능합니다, 모든 운영 매개변수 놓입니다, W를 포함하여, 나뾰족해집니다, I2개 t, 그리고 돌입 현재 파형. 정격 현재 10A, 13A, 16A, 선택 20A 4 각 장치는 90도 각 유도에 엄중 통제 장치 (터치스크린 추려낸 “구경측정” 기능)를, 매번 있습니다 제공합니다, 이 기능은 처음 장비 구경측정 및 측정 검증을 위해 사용될 수 있습니다. 오래 위에 보호 기능 떨어져 길으로, 1의 보호 시간 ~ 99S는, 폐쇄 경보 보호 미리 설치될 수 있습니다. |
테스트 원리:
IEC60669-1: 2017년과 IEC60669-2-1: 250V의 정격 전압을 가진 스위치만을 위해 2015년.
짐 상자 회로는 정류기 교량과 축전기와 더불어 숫자 12b와 clause19.3에 따라, 일 것입니다.

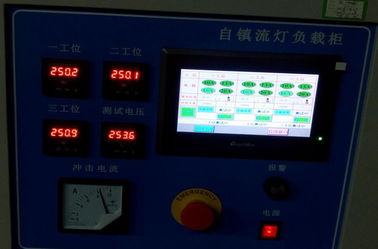

장치 전시: 감시를 위한 장치에 힘 미터 그리고 전압계.
구경측정 방법:

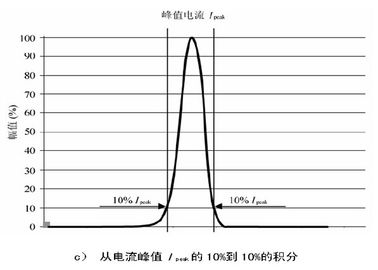

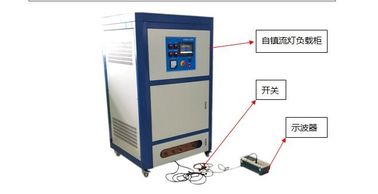

수동 테스트 과정과 구경측정 방법: 스위치 표본은 짐 상자의 산출 맨끝에 연결됩니다, 진동경은 구경측정 항구에 연결되고, 0.2 수준 표준 저항기는 스위치 회로에 시리즈에서 (저항 가치는 0.01 옴입니다), 저항에 의해 표준 저항기의 맞은편에 전압은 진동경에 의해 읽히고, 현재를 얻기 위하여 전압 분할의 공식 연결됩니다 (I=U/R=U/0.01=100*U)는의 측정 파형 도표 (참고를 위한 GB16915.1-2014 표준 파형) 다음과 같이 입니다:
측정된 자료는 컴퓨터에 베껴지고, 간색된 전압 신호는 엑셀 소프트웨어에 의해 산출됩니다. 측정한 현재 값 I=U/R=U/0.01=100*U.를 얻기 위하여 표본 추출 저항 (0.01 옴)로 전압을 분할하십시오.

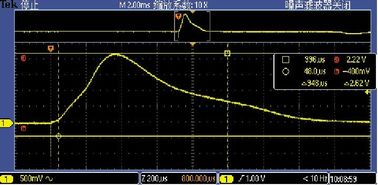

10A-100W의 파형 자료는 테이블을 다음과 같이 보입니다:
견실함과 안정성을 지키기 위하여는, 위 자료는 5개 측정이 기준의 필요조건 안에 (를 포함하여 차 및 뜨거운), 측정치 있다 이상의 요구합니다.
자동적인 시험 방법:
스위치 맨끝이 각자 ballasted 램프 짐 상자 산출 맨끝과 연결되고, 산업 컴퓨터 신호 회선 (진동경)가 구경측정 항구에 연결되다 그래야, 스위치 내구시간 검사자에 시험될 스위치 표본을 설치하십시오. 닫을 스위치를 만들기 위하여 스위치 내구시간 검사자가 명령 드라이브 조작자에 연결될 때, 각자 ballasted 램프 짐 상자에 의해 보내진 현재 파는 90°의 단계 각으로 켜지고, 산업 컴퓨터는 자동적으로 현재 첨단 I첨단을, I2개 t, 및 전압 V, 및 자동 계산 모아, 자격이 된 실패 판단을 주는 표준 자료를 비교하.
