기준: | IEC60884 | 절, 그림: | 28.1.2, 그림 40 |
---|---|---|---|
열전대: | k형 | 플러그: | 표준에 따라 맞춤형 |
열전대에서 금속 부품 B까지의 거리: | 7±0.5mm | 금속 부품 B의 플러그 핀용 구멍: | 그림 40에 따르면 |
하이 라이트: | 20mm 황동 버튼 작동 테스터,IEC 60884 황동 버튼 작동 테스터,그림 40 황동 버튼 작동 테스터 |

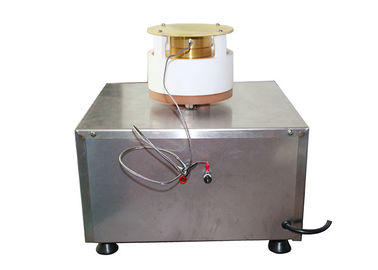

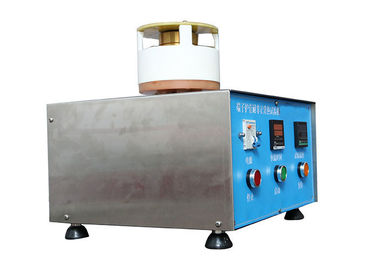

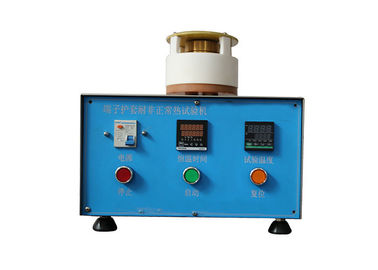

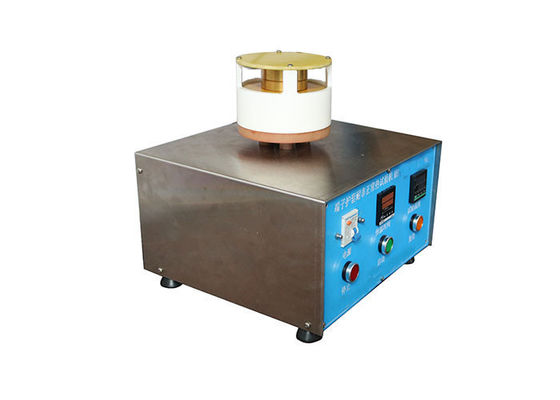

IEC60884 플러그 핀 절연 슬리브 비정상적인 내열성 20mm 황동 버튼 작동 테스터
기준: IEC 60884-1 2013 항목 28.1.2 및 그림 40
애플리케이션: 이 장치는 플러그 핀의 절연 슬리브의 이상 열에 대한 저항을 테스트하는 데 사용됩니다.
테스트 샘플: 플러그 핀의 절연 슬리브
특징: 표준 요구 사항에 따라 플러그 핀 절연 슬리브의 내열성 및 내화성 테스트
매개변수:
안건 | 매개변수 |
절연부 | 5mm 두께, 원형 및 평면, 시험 샘플 결합면의 최대 허용 치수의 2배와 동일한 직경 |
금속 부품 B(고정물) | 황동, 길이 20mm 이상, 관련 표준에 따라 고정 장치 플러그 제공 |
절연부와 금속부 사이의 거리 | 3±0.2mm, 핀 주위의 공기 대류 보장 |
열전대에서 금속 부품 B까지의 거리 | 7±0.5mm |
금속 부품 B의 플러그 핀용 구멍 | 핀의 최대 치수보다 0.1mm 큼 |
표준 설명
28.1.2 절연 슬리브가 있는 핀이 있는 플러그의 시험편은 그림 40과 같은 시험 장치를 사용하여 시험합니다.
이 시험 장치는 절연판 A와 금속 부분 B로 구성되며, 이 두 부분 사이에 3mm의 공기 공간이 제공되어야 하며 이 거리는 핀 주위의 공기 순환을 손상시키지 않는 수단을 통해 얻어야 합니다.
절연판 A의 전면은 둥글고 평평해야 하며, 지름이 규정에 명시된 플러그 결합면의 최대 허용 치수의 2배와 같아야 합니다.
관련 표준 시트.
이 절연판의 두께는 5mm로 한다.
금속 부분 B는 황동이어야 하며 최소 20mm의 거리에 대해 관련 표준 시트에 따른 플러그의 최대 윤곽과 동일한 모양을 가져야 합니다.
이 금속 부분의 나머지 부분은 전도에 의해 피시험 부속품이 가열되고 대류 또는 복사에 의한 피시험 부속품으로의 열 전달이 최소로 감소되는 모양이어야 합니다.
열전대는 그림 40과 같이 대칭 위치에서 금속 부분의 전면에서 7mm 거리에 삽입되어야 합니다.
금속 부품 B의 핀용 구멍 치수는 관련 표준 시트에 제공된 핀의 최대 치수보다 0.1mm 커야 하며 핀 사이의 거리는 관련 표준에 제공된 것과 동일해야 합니다. 시트;구멍의 깊이는 충분해야 합니다.
비고 1 금속 부분 B는 구멍 청소를 위해 두 개 이상의 부품으로 만들 수 있습니다.
시험 장치가 정격 전류가 2인 부속품의 경우 열전대로 측정한 (120 ± 5) °C의 정상 온도에 도달했을 때 시편을 가장 불리한 수평 위치에 놓고 시험 장치에 삽입합니다. 정격 전류가 더 높은 액세서리의 경우 ,5A 및 (180 ± 5) °C.
온도는 3시간 동안 관련 값으로 유지됩니다.
그런 다음 시편을 시험 장치에서 꺼내어 실온으로 식힌 다음 최소 4시간 동안 유지합니다.
그런 다음 시편 핀의 절연 슬리브는 30절에 따라 충격 시험을 받지만 주위 온도에서 만들어지고 육안 검사를 받습니다.
비고 2 육안 검사 동안 절연 슬리브의 균열은 추가 확대 없이 정상 또는 교정 시력으로 보여야 하며 절연 슬리브의 치수는 우발적인 접촉에 대한 보호를 손상시킬 정도로 변경되어서는 안 됩니다.
