가정용 전기 제품을 위한 시험 0-360 ° 단 하나 역 기계 IEC60335를 구부리기 끈으로 묶으십시오

가정용 전기 제품을 위한 시험 0-360 ° 단 하나 역 기계를 구부리는 IEC60335 PLC 통제 코드

제품 소개

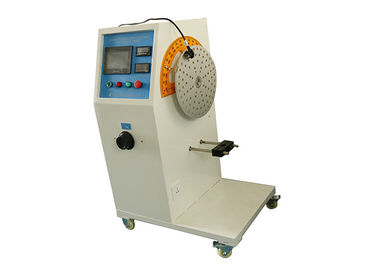

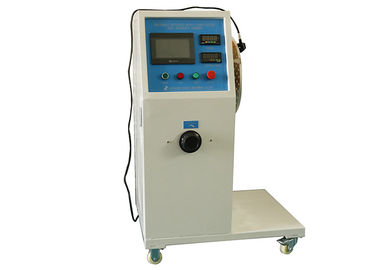

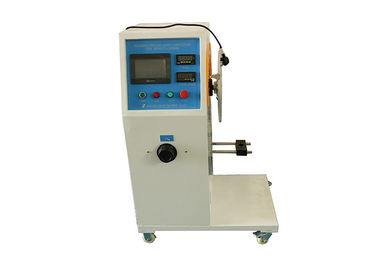

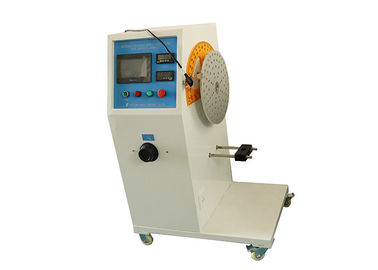

시험 기구를 구부리는 가정용 전기 제품 공급 코드는 디자인된 스페셜이고 IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 항목 23.3와 25.14와 등, 에 따라 제조해 마개와 소켓의 내구시간 검사자를 구부리는 전원을 작은 가정용 전기 제품 (커피 남비/전기 다리미와 같은)와 적용 가능한 램프의 전원 구부리는 (구부리는) 저항 성과를 또한 검사하기 위하여 이용됩니다.

시험 장치는 PLC 전기 통제, 7 인치 색깔 터치스크린 지적인 가동 체계에 채택합니다; 시험 각, 높은 정밀도 디지털 방식으로 계기, 고성능 디지털 방식으로 빈도 변환, 정확한 속도 규칙, 6개의 수 기억 타이머, 다기능 결합된 죔쇠, 교체, 조정가능한 구부리는 각, 출력 전력 4kw의 중심 계기를 통제하는 자동 귀환 제어 장치 모터. 시간 (999999배의 최대), 시험 속도를 시험하거든, 시험 각은 미리 설치될 수 있습니다; 그것에는 전류 탐지 기능이 있습니다. 이 장치는, 적용 가능한 범위 넓게 입니다 작은 가정용 전기 제품의 대부분의 시험 요구에 응할 수 있습니다.

기술적인 모수

표준 묘사

23.3 정상적인 사용에서 서로에 관련된 이동할 수 있거나 사용자 정비 도중 전기 연결 및 내부 지휘자에 과도한 긴장을 일으키는 원인이 되지 않을 접지 계속성을 제공하는 그들을 포함하여 기구의 다른 부분. 가동 가능한 금속 관은 그(것)들 안에서 포함된 지휘자의 절연제에 손상을 초래하지 않을 것입니다. 열려있 코일 봄은 배선을 보호하기 위하여 사용되지 않을 것입니다. 회전이 만지는, 용수철이 이 목적을 위해 사용되는 경우에, 지휘자의 절연제 이외에 충분한 격리 안대기가 있을 것입니다.

주 1는 충분한 격리 안대기로 IEC 60227 또는 IEC 60245에 따르는 가동 가능한 코드의 칼집 간주됩니다.

수락은 검사와 뒤에 오는 시험에 의해 검사됩니다.

구부리는 경우에 정상적인 사용에서 생기면, 기구는 사용의 정상 위치에서 두고 정격 전압에 공급되고 정상 작동의 밑에 운영합니다.

움직일 수 있는 부분은 지휘자가 건축에 의해 허용된 가장 큰 각을 통해 구부려지다 그래야, 구부리기의 비율 앞뒤로 이동되 분 당 30이.

flexings의 수는 입니다

− 10 000, 왜냐하면 정상적인 사용 도중 구부려지는 지휘자;

− 100, 왜냐하면 사용자 정비 도중 구부려지는 지휘자.

주 2 A 구부리는 것은 앞뒤로 1마리의 운동, 어느 쪽이든입니다.

기구는 이 기준을 가진 수락이 손상되고 더 사용을 위해 적합하더라도의 한도까지 손상되지 않을 것입니다. 특히, 16.3의 전기 강도 시험, 1개의 000의 볼트로 감소되고 살아있는 부속과 접근 가능한 금속 부속 전용 사이에서 적용된 시험 전압이 배선에 의하여 및 그것의 연결은 저항할 것입니다.

25.14 작업 중 일 이동되는 기구는 공급 코드를 제공했습니다

공급 코드가 과량에 대하여 충분하게 기구에 어디에 들어가는지 구부리 보호되다 그래야 건설하는.

주 1 이것이 22.16에 의해 대신 시험되는 자동적인 코드 권선을 가진 기구에 적용하지 않는.

수락은 숫자 8.에서 보이는 것처럼 전류를 고주파로 변환시키는 일원이 있는 기구에 실행되는 뒤에 오는 시험에 의해 검사됩니다.

인레트 오프닝을 포함하는 기구의 부분은 전류를 고주파로 변환시키는 일원에게 공급 코드가 그것의 여행의 중앙에 있을 때 그래야, 들어가는 코드의 축선 고쳐집니다

코드 감시 또는 인레트는 수직 이고 진동의 축선을 통과합니다. 편평한 코드의 단면도의 중요한 축선은 진동의 축선과 평행할 것입니다.

코드는 적용된 힘이 이다 그래야 적재됩니다

– ² 0,75 mm 초과하는 명목상 단면적이 있는 코드를 위해 10 N;

– 다른 코드를 위해 5 N.

거리 x, 진동의 축선과 점 사이 숫자 8에서 보이는 것처럼, 곳에

전류를 고주파로 변환시키는 일원이 그것의 전 범위에 움직일 때 코드 또는 코드 감시는 기구에, 조정됩니다 그래야, 코드 들어가고 짐은 최소한도 옆 운동을 만듭니다.

전류를 고주파로 변환시키는 일원은 90° (수직의 45° 양쪽에)의 각, 20 000살인 유형 Z 부착과 다른 부착을 위한 flexings의 수를 통해 10 000 이동됩니다. 구부리기의 비율은 분 당 60입니다.

주 2 A 구부리는 것은 90°의 1마리의 운동입니다.

편평한 코드가 적합하면 않는 한, 코드 및 그것의 연합되는 부속은 flexings의 수 반 후에 90°의 각을 통해 돌립니다.

시험 도중, 지휘자는 정격 전압에 공급되고 기구의 정격 현재로 적재됩니다.

주 3 현재는 접지 지휘자를 통해서 통과되지 않습니다.

시험은 안으로 유래하지 않을 것입니다

– 지휘자 사이 단락;

– 파손의 어떤 지휘자의 물가의 매우 10%년;

– 그것의 맨끝에서 지휘자의 별거;

– 어떤 코드 감시의 불기;

– 이 기준을 가진 수락을 손상할 수 있던 코드 감시 또는 코드에게 손상;

– 절연제를 관통하고 접근 가능하게 되는 끊긴 물가.

4개의 지휘자를 포함합니다 접지 지휘자를 주의하십시오.

코드의 지휘자 사이 주 5 A 단락은 현재가 가치 동등한 것을 초과하는 경우에 생기는 여겨집니다

두번 기구의 정격 현재에.
