| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | Calibration Certificate (Cost Additional) |
| 모델 번호: | HH0803 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiatable |
| 포장 세부 사항: | 플라스틱 상자 |
| 배달 시간: | 3 일 |
| 지불 조건: | T는 / T |
| 공급 능력: | 100 고정되는 /month |
| 재료: | 놋쇠 | 외경: | Ф102mm |
|---|---|---|---|
| 구멍 수: | 121 | 노즐 구멍의 직경: | Φ0.5 |
| 플래퍼 커버 각도: | 30° | 기준: | IEC60529 |
| 하이 라이트: | 그림 5 침투 보호 테스트 장비,IEC 60529 침투 보호 테스트 장비 |
||

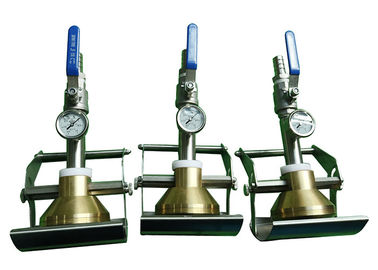

IEC60529 그림 5 IPX3 IPX4 121 구멍용 소형 황동 스프레이 노즐 테스터
제품 소개
HT IPX3/4 스프레이 노즐은 분무 및 튀는 물에 대한 보호를 확인하기 위한 휴대용 테스트 장치입니다.장치의 유량 조절 손잡이를 사용하여 수압을 조정하여 필요한 유량을 제공할 수 있습니다.압력은 노즐 옆에 편리하게 위치한 게이지에서 볼 수 있습니다.노즐의 스프레이 패턴은 IEC 60529의 사양에 따라 이루어집니다. IPX3과 IPX4의 차이점은 IPX4 테스트에서 배플을 제거해야 한다는 것입니다.쉘이 가능한 모든 방향으로 튀도록 하기 위해 이 장치는 샘플의 회전 테이블과 함께 사용할 수 있습니다.
기술적인 매개변수
| 안건 | 매개변수 |
| 입력 전원 | 단상 AC220V, 50Hz |
| 상수도 | 물의 유량은 >10L/min±5%, 압력은 50~150kpa에 포함되지 않은 깨끗한 물입니다. |
| 스프레이 노즐 매개변수 |

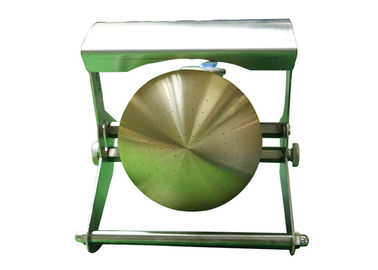

외경: Ф102mm 구형 직경: SФ75.5mm Ф0.5mm의 121개의 구멍; 중앙에 1개의 구멍 30°피치에서 12개 구멍의 내부 원 1개 15°피치에서 24개 구멍의 4개의 외부 원 무빙쉴드-알루미늄 스프레이 노즐-황동 |
| 물의 흐름 | 10L/min±5%, 유량계 조정 가능 |
| 압력계 | 50~150Kpa, 압력계 0~0.25Mpa의 범위 |
| 헛되이 애쓰다 | 이동할 수 있는 |
| 사이트 요구 사항 |
전용 IP 방수 시험실, 지면은 조명과 함께 평평해야 합니다. 유입과 배수의 좋은 기능으로. |
| 테스트 시간 | 수동 제어, 최소 5분 |

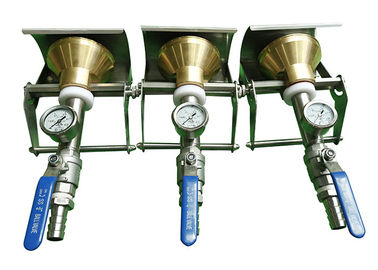

압력계

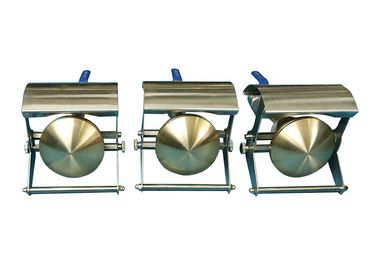

카운터웨이트가 있는 이동식 실드
물 흐름 조절용 볼 밸브
호스 커넥터
설치 및 커미션
아래 그림과 같이 유량계, 호스, 급수장치를 설치한 후 밸브를 열어 유량을 (10 ± 5%) L/min이 되도록 조절하고 압력계에 압력이 범위 내에서 표시되는지 확인합니다. 50-150KPa.물의 흐름이 10리터 미만이면 부스터 펌프를 설치해야 합니다. 블로우 그림을 참조하십시오.
IP3 샘플 테스트에 대한 방수 등급: IEC60529 그림 5에 따라 플래퍼 테스트 포함.
방수 등급 IP4 샘플 테스트: 샘플이 모든 방향으로 튀길 수 있도록 플래퍼를 제거하십시오.
사용 방법을 모르는 경우 여기를 클릭하십시오. 사용 설명서 HH0803.pdf 화 사용 설명서를 얻으려면 .
