| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | Calibration Certificate (Cost Additional) |
| 모델 번호: | HC9903A |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiatable |
| 포장 세부 사항: | 합판 |
| 배달 시간: | 30 일 |
| 지불 조건: | T는 / T |
| 공급 능력: | 10 고정되는 /month |
| 기준: | IEC60947-1 | 시험 높이: | 250~500mm |
|---|---|---|---|
| 선회 직경: | 75mm | 테스트 속도: | 10±2 RPM |
| 페룰 구멍의 직경: | 6.5~28.6mm | 테스트 시간: | 0~9999 |
| 하이 라이트: | 75mm IEC 테스트 장비,IEC 60947-1 IEC 테스트 장비 |
||

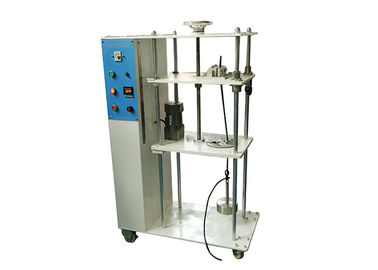

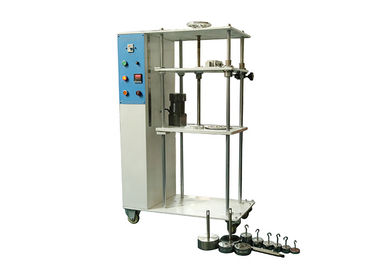

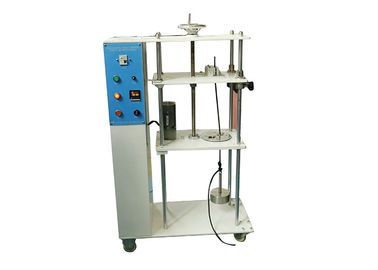

지휘자 굴곡 검사자 75mm에 손상을 죄는 IEC60947 철사 및 우연한 느슨함
제품 소개
이 시험기는 표준 IEC60947-1 항목 8.2.4.3, 그림 1 표 5를 확인하는 전선의 손상 정도를 검사하기 위한 시험 장치라고도 합니다. 이 적합성은 클램핑 나사 단자의 설계 및 구조가 다음과 같은지 판단하는 데 사용됩니다. 와이어에 대한 과도한 손상이 없다는 요구 사항에 해당합니다.또한 클램핑 나사 단자가 정상적인 사용 과정에서 응력을 견딜 수 있는지 여부를 확인하는 데에도 사용됩니다.
테스트 시간은 테스트 전에 미리 설정할 수 있으며 테스트 시간에 도달하면 알람과 함께 규정 준수가 자동으로 중지됩니다.
기술적인 매개변수
| 모델 | HC9903A |
| 테스트 속도 | 10±2 RPM |
| 선회 직경 | 75mm |
| 테스트 시간 | 0~9999 |
| 가중치 | 0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7kg(중첩 중량) |
| 시험 높이 | 250~500mm |
| 페룰 구멍의 직경 | 6.5~28.6mm, 12개 |
| 표준 | IEC60998-2-2, IEC60947-1 |
알아 채다:
(1) 이 장치 장비는 9개의 크기, 직경: 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm 및 28.6mm의 18개의 와이어 부시를 포함합니다.
(2) 턴 테이블 중심 구멍의 회전 반경은 38mm이며 사용자는 테스트 샘플에 대한 테스트 요구 사항에 따라 적절한 와이어 부시를 선택할 수 있습니다.
(3) 부시 구멍이 충분히 크지 않으면 와이어를 구멍에 묶을 필요가 있으며 더 큰 와이어 부시를 교체 할 수 있습니다.
(4) ±15mm의 높이(H) 편차
표 1: 가중치 목록
| 아니요. | 중량(kg) | 수량 |
| 1# | 0.2 후크 포함 | 1개 |
| 2# | 0.3 후크 포함 | 1개 |
| 삼# | 0.4 후크 포함 | 1개 |
| 4# | 0.7 후크 포함 | 1개 |
| 5# | 0.7 관통 구멍 | 2개 |
| 6# | 0.9 후크 포함 | 1개 |
| 7# | 0.9 관통 구멍 | 2개 |
| 8# | 1.4훅 포함 | 1개 |
| 9# | 2 후크 | 1개 |
| 10# | 2 관통 구멍 | 1개 |
| 11# | 2.3 관통 구멍 | 1개 |
| 12# | 4.5 후크 포함 | 1개 |
| 13# | 4.5 관통 구멍 | 1개 |
| 14# | 6.8 후크 포함 | 1개 |
| 15# | 6.8 관통 구멍 | 1개 |
| 16# | 8.2후크 포함 | 1개 |
표 2: 가중치 배열 테이블
| 필요한 질량(kg) | 나란히 놓음 |
| 0.2 | 1# |
| 0.3 | 2# |
| 0.4 | 삼# |
| 0.7 | 4# |
| 0.9 | 6# |
| 1.4 | 8# |
| 2 | 9# |
| 2.9 | 9#+7# |
| 4.5 | 12# |
| 5.9 | 12#2*5# |
| 8.6 | 14#+2*7# |
| 9.5 | 9#+13#+11#+5# |
| 10.4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16.8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22.7 | 16#+15#+13#+11#+7# |
