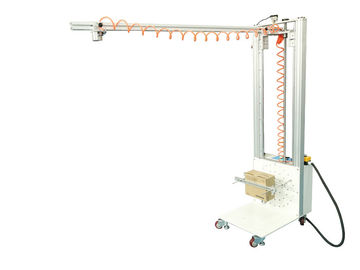

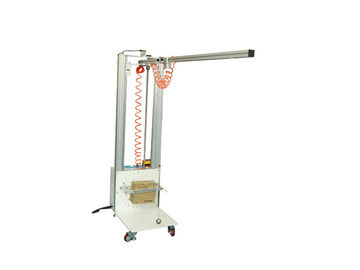

장비 IEC60598 수용을 위한 50mm 강철 공 수직/수평한 충격 전자 통제 장치

장비 수용을 위한 IEC60598 50mm 강철 공 수직과 수평한 충격 전자 통제 장치

제품 소개

장치는 IEC60598-1 Luminaires에 – 부 1 근거를 둡니다: 일반 필요 사항 및 시험 항목 4.13.4a), IEC60950-1 부분 1:
일반 필요 사항 항목 4.2.5, IEC60065-1 오디오의, 영상 및 유사한 전자 기구 – 반대로 하락 충격 성능 시험, 장치를 위한 장비 수용을 위해 특별한 시험 장비의 안전 수요 항목 12.1.4 fig.8, 12.7.3.5 및 다른 표준 설계 및 제조, 적당하는 이상적인 계기의 실험실 탐지의 2개의 모양, 측정 정확도, 합리적인 배치, 쉬운 가동, 기관 및 중요한 제조자에 있는 그네 수준의 수직 하락 충격 그리고 충격 일지모른습니다.

기술적인 모수

공의 1.The 충격: Φ50mm 벨트 반복, 500 ± 25g,

2.Swing 중심 거리: (밧줄의 길이를 조정해서 조정되는) 0-1.5 m;

3. 하락 고도: 조정가능한 0.5-1.5m

4.Lifting 방법: 전기

방출 형태를 죄는 5.The: 전자 통제

6. FIG.에 표준 참고에 따라.

가동 절차

1. 시험 준비:

1.1 표본은 정상적인 사용 위치에서 지면을 위한 선택의 엄밀한 지원 표면의 지원 표면 및 벽이 표면을 지원한다는 것을, 지킵니다 고쳐집니다.

1.2 장치는 표본 선택 하락에 따라 220V 전력 공급에, 연결했습니다: 수직 하락 또는 그네 충격.

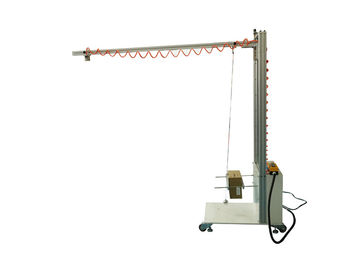

수직 낙하 시험: 그것은 떨어지는 똑바른 아래, 보이는 것과 같이, 밧줄 끝에 의하여 고정된 죄는, 수직 공 지금 막 만졌습니다 표본 표면 (공장 과태 고도 1500mm)의 수준을, 다만 통제 가늠자 하락 200mm의 하락 고도 1300mm를 위해 실행된 1300mm 낙하 시험입니다, 그 후에 공은 수직 위치 방출 자석 카드에서 둘 것입니다. 조정 바퀴 브레이크, 운동 방해를 위한 방법.

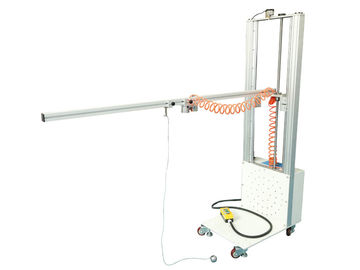

그네 충격 시험: 1개의 끝에 고쳐진 철사 밧줄은 방출 자석 카드의 수준에, 공 두고, 그 후에 걸이 좌석을, 만듭니다 걸이 좌석을 잠그는 밧줄 Bengzhi를 이동합니다. 공은 자유 상태, 다만 접촉 시험에 수평한 위치 방출 자석 카드에서 수직 표면 (원격 제어에 의하여 충격 적 관점의 고도), 공 다시 둘 것입니다 다음 있습니다. 조정 바퀴 브레이크, 운동 방해를 위한 방법.

당신이 바깥쪽에 진동하고 싶은 경우에, 당신은 방출 자석 카드의 수준에 막대의 끝에서 ① ②를 제거할 수 있고, 1개의 방향에서 그것을 바꾸고, 밧줄 끝에 의하여 고정된 죄는, 공 두고, 이동하고 걸이 좌석을, 밖으로 곧게 펴 밧줄을 그리고 안으로 이동해 걸이 좌석, 그네와 동일한 방법을 안쪽으로 잠그.

2. 시험 가동:

준비, 원격 제어에 압박, 그네/수직 충격 시험 진행합니다 공 공 십자가/수직 공 방출 단추를 풀어 놓기 위하여 일됩니다. 결정되는 기준에 따라 시험 후에, 표본이 자격을 줬다는 것을.
