| 모델: | HC9914D | 역: | 4개의 워크 스테이션 |
|---|---|---|---|
| 힘: | AC220V | 제어 장치: | PLC 제어 |
| 라이너 스트로크: | 0-100mm, 사전 설정 | 회전 각도: | 0-360°, 사전 설정 |
| 하이 라이트: | IEC 60884 스위치 플러그 소켓,PLC 스위치 플러그 소켓,4 스테이션 스위치 플러그 소켓 |
||
IEC60884 스위치 마개 소켓 정상 가동 생활 PLC 통제 4개의 역 시험 기계
제품 소개
시험기는 IEC60884-1절 20 및 21 무화과 16, IEC60669-1 등에 따라 설계 및 제조되었습니다. 가정용 및 유사한 고정 전기 설비의 스위치 차단 용량 및 정상 작동 수명 시험에 적용할 수 있으며 플러그 및 소켓의 차단 용량 및 가정용 및 유사한 목적의 정상 작동 수명 테스트.테스트 장비는 스위치, 플러그 및 소켓, 퓨즈 접점이 기계적 손상 및 전기적 피로 손상의 정상적인 사용을 견딜 수 있는지 여부를 평가하기 위해 스위치, 플러그 및 소켓, 퓨즈 접점 장시간 회전, 삽입 및 인출 동작을 시뮬레이션합니다. 접촉점에 접착 현상, 장기간 폐쇄 또는 단선 현상이 있는지 여부를 조사하여 테스트 샘플이 과도하게 마모되었는지 또는 기타 유해한 결과가 있는지 여부를 조사합니다.스위치 및 플러그 소켓 전기 내구성 시험을 위한 특별한 시험 장비입니다.
테스트 장비는 버튼 스위치, 로커 스위치, 플러그 및 소켓에 대한 내구성 테스트를 수행할 수 있습니다.외부 부하 뱅크(저항성, 유도성 및 용량성)와 결합하여 부하 테스트를 처리할 수 있으며 해당 제어 시스템이 있습니다.외부 로드 뱅크는 사용자가 준비해야 합니다.

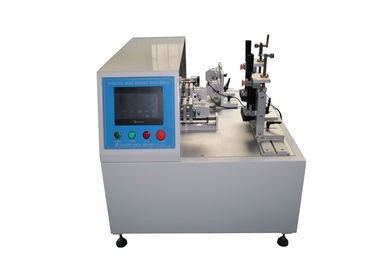

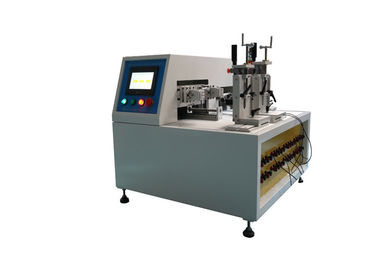

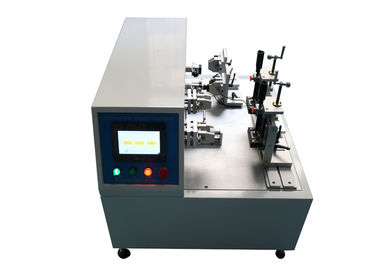

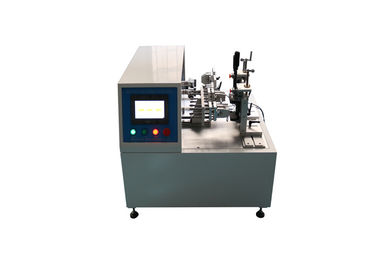

테스트 기계는 7인치 컬러 터치 스크린, Mitsubishi PLC 제어 시스템, 인간화된 작동 인터페이스 및 강력한 디지털 디스플레이가 있는 서보 모터 및 볼 나사로 구동되는 알루미늄 프레임, 스테인리스 스틸 씰 플레이트로 만들어졌습니다.테스트 시간, 전도 전류 시간, 테스트 속도, 테스트 스트로크를 미리 설정할 수 있습니다.시료의 도통 전류를 표시할 수 있는 전류 표시 기능이 있습니다.전체 테스트 기계에는 2개의 워크 스테이션이 있으며 각 스테이션은 선형 스위치와 플러그 및 소켓을 동시에 처리할 수 있습니다.접착 또는 불량으로 인해 계속해서 스위치가 켜지거나 꺼지면 적절한 실험 횟수를 경보 및 기록하고 테스트 시간이 설정 값에 도달하면 경보를 울립니다.알람이 발생하면 테스트 기계가 자동으로 멈춥니다.
기술적인 매개변수
| 매개변수 이름 | 매개변수 데이터 | 주목 |
| 힘 | AC220V, 50Hz | |
| 워크 스테이션 |
2개의 라이너 스테이션; 2개의 회전 스테이션. |
|
| 조작 인터페이스 | 7인치 터치스크린 | |
| 드라이브 모드 | 서보 모터 | |
| 제어 시스템 | 미쓰비시 PLC | |
| 테스트 시간 | 0~999999회, 사전 설정 가능 | |
| 전도 시간 | 0~999.9초, 사전 설정 가능 | |
| 휴식 시간 | 0~999.9초, 사전 설정 가능 | |
| 시험 스트로크 | 선형: 0 ~ 100mm, 조정 가능 | |
| 테스트 속도 |
분당 15회 분당 7.5회 분당 30회 |
|
| 테스트 환경 |
대기압 80 ~ 106kpa; 주위 온도 5~ 40℃;상대습도(20~90) %RH;사용 장소 : 격렬한 흔들림, 진동, 전자기 간섭, 먼지, 폭발성 또는 부식성 가스가없고 방열성이 우수합니다. |
|
| 치수 | L*W*H=1300mmx800mmx600mm | |
| 무게 | 180KGS |
지침
1. 작업자는 이 장비를 사용하기 전에 지침을 주의 깊게 읽고 전기 안전 사용을 이해하고 해당 안전 예방 조치를 취해야 합니다.숨겨진 안전상의 문제가 없는지 확인하기 전에 테스트를 진행하십시오.
2. 전압은 시료의 정격전압의 1.1배, 전류는 시료의 정격전류의 1.25배로 한다.관련 규격의 요구 사항에 따라 전압 및 전류 값을 선택하십시오. 그렇지 않으면 테스트 샘플이 손상되고 인명 안전 사고가 발생할 수 있습니다.
3. 부하에 연결된 시험편의 전선은 시험편의 허용 정격 전류에 적합해야 합니다.
4. 비상 정지 버튼을 누른 후 버튼을 오른쪽으로 돌려 리셋해야 합니다. 그런 다음 "리셋"을 눌러야 합니다. 그렇지 않으면 테스트 장비가 작동하지 않거나 오작동합니다.
5. 장치에 장애가 발생하면 전원을 껐다가 다시 시작하십시오.
6. 프로세스 부하 테스트 시에는 지침을 엄격히 준수하여 회로를 연결하고 안전에 주의해야 합니다.
7. 각 고정구 및 클램프는 정기적인 윤활 및 유지 보수가 필요합니다.
