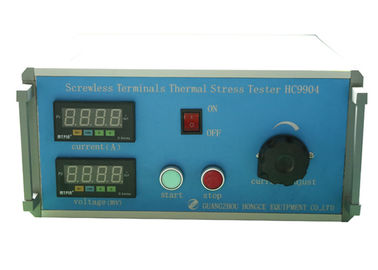

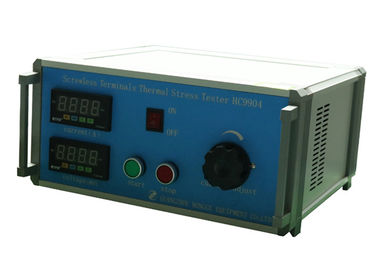

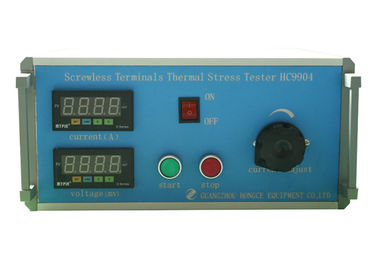

Screwless 맨끝 Stepless를 위한 IEC60884-1 전기와 열 응력 시험 장치는 짐 현재 192 주기를 조정합니다

Screwless 맨끝 Stepless를 위한 IEC60884-1 전기와 열 응력 시험 장치는 짐 현재 192 주기를 조정합니다

  • Screwless 맨끝 Stepless를 위한 IEC60884-1 전기와 열 응력 시험 장치는 짐 현재 192 주기를 조정합니다
  • Screwless 맨끝 Stepless를 위한 IEC60884-1 전기와 열 응력 시험 장치는 짐 현재 192 주기를 조정합니다
  • Screwless 맨끝 Stepless를 위한 IEC60884-1 전기와 열 응력 시험 장치는 짐 현재 192 주기를 조정합니다
Screwless 맨끝 Stepless를 위한 IEC60884-1 전기와 열 응력 시험 장치는 짐 현재 192 주기를 조정합니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HongCe
인증: Calibration certificate(cost additional)
모델 번호: HC9904
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiable
포장 세부 사항: 합판
배달 시간: 30 일
지불 조건: L / C, T / T
공급 능력: 달 당 30 세트
접촉
상세 제품 설명
테스트 주기: 192 사이클 테스트 전류: AC 1-99.9A
전압 강하 범위: 0-199.9mv 전원 공급 장치: 사용자 정의 가능
하이 라이트:

IEC 60884-1 스트레스 테스트 장치

,

192 사이클 스트레스 테스트 장치

IEC60884-1 나사가 없는 맨끝을 위한 전기와 열 응력 시험 장치 Stepless는 부하 전류를 조정합니다



기준:

IEC 60884-1 '가정용 및 이와 유사한 용도의 플러그 및 콘센트 - 1부: 일반 요구 사항' 절 12.3.11.





적합성은 다음 시험 a) 및 b)로 판정하며, 다른 시험에 사용되지 않은 콘센트의 나사 없는 단자 5개에 대해 수행한다.


두 테스트 모두 새로운 구리 도체로 수행됩니다.



a) 시험은 나사 없는 단자에 표 10에 규정된 교류 전류를 1시간 동안 가하고 동일한 표에 규정된 공칭 단면적을 갖는 1m 길이의 단단한 단선을 연결하여 수행한다.


테스트는 각 클램핑 장치에 대해 수행됩니다.



표 10 - 나사 없는 단자에 대한 정상 사용 시 전기적 및 열적 응력 검증을 위한 시험 전류

정격 전류

NS

테스트 전류

NS

공칭 단면적

지휘자의

mm2

10 15.7 1.5
16 22 2.5



테스트 중에 전류는 콘센트를 통과하지 않고 단자를 통해서만 전달됩니다.


이 기간 직후에 정격 전류가 흐르는 상태에서 각 나사 없는 단자의 전압 강하를 측정합니다.


어떠한 경우에도 전압 강하는 15mV를 초과해서는 안 됩니다.


측정은 나사가 없는 각 단자에 걸쳐 가능한 한 접촉 위치에 가깝게 이루어집니다.


단자의 후면 연결에 접근할 수 없는 경우 표본은 제조업체에서 적절하게 준비할 수 있습니다.단자의 동작에 영향을 미치지 않도록 주의해야 합니다.


측정을 포함한 시험 기간 동안 도체와 측정 장치가 눈에 띄게 움직이지 않도록 주의해야 합니다.



b) 이전 시험 a)에서 규정한 전압 강하 측정을 이미 받은 나사 없는 단자는 다음과 같이 시험한다.
테스트 중에는 표 10에 주어진 테스트 전류 값과 동일한 전류가 흐릅니다.


도체를 포함한 전체 시험 장치는 전압 강하 측정이 완료될 때까지 움직이지 않아야 합니다.


단자는 192개의 온도 주기를 거치며 각 주기는 약 1시간 동안 지속되며 다음과 같이 수행됩니다.
- 전류는 약 30분 동안 흐른다.
- 추가로 약 30분 동안 전류가 흐르지 않습니다.


각 나사 없는 단자의 전압 강하는 a)의 시험에 대해 규정된 대로 매 24번의 온도 사이클 후와 192번의 온도 사이클이 완료된 후 결정됩니다.


어떠한 경우에도 전압 강하는 22.5mV 또는 24번째 사이클 이후에 측정된 값의 두 배 중 더 작은 값을 초과해서는 안 됩니다.


이 시험 후, 추가 확대 없이 정상 또는 교정 시력에 의한 검사는 균열, 변형 등과 같이 추가 사용을 명백하게 손상시키는 변화를 보여서는 안 된다.


추가로, 12.3.10에 따른 기계적 강도 시험을 반복하고 모든 시험편은 이 시험을 견뎌야 한다.



애플리케이션:

테스트용입니다 나사 없는 단자는 정상적인 사용에서 발생하는 전기적 및 열적 스트레스를 견뎌야 합니다.



테스트 샘플:

나사 없는 단자



매개변수:

매개변수 이름 매개변수 데이터
입력 공급 AC120V±10%, 60Hz(맞춤형)
테스트 주기 192 사이클, 30분 동안 전류 흐름, 30분 동안 전류 흐름 없음
테스트 전류 AC 1~99.9A±(3%±1A)
전압 강하 측정 0~199.9±(3%±1mv)
