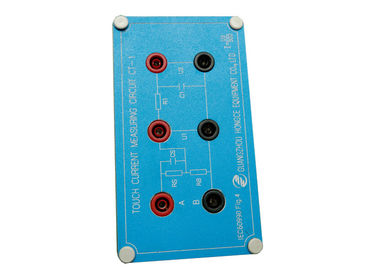

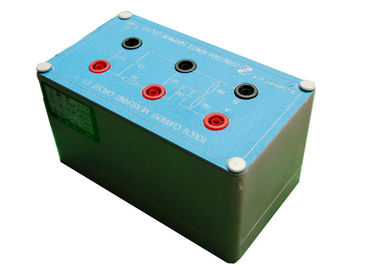

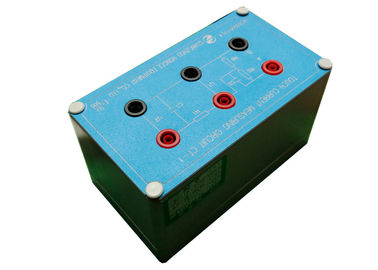

지각 또는 반응 방어적인 지휘자를 위한 쉬운 가동 IEC60990 숫자 4 접촉 현재 시험 네트워크

지각 또는 반응 방어적인 지휘자를 위한 쉬운 가동 IEC60990 숫자 4 접촉 현재 시험 네트워크

기준:

현재 IEC60990 숫자 4 접촉과 방어적인 지휘자 현재의 측정 방법

신청:

이 네트워크는 사용하기 편리하 운영하게 쉬운, 이전 기계의 전력 공급 수용량의 결손을 해결하골 더 강력한 제품을 시험할 수 있는 전력 공급 스위치는 따로따로 합니다.

시험 표본:

무겁게 하는 mesuring 네트워크 접촉 현재 (감각 현재 또는 반응 현재)

시험의 앞에 준비

뒤에 오는 기구는 시험하기 전에 잘 준비됩니다.

진동경의 세트.

1times 10배 전압 조사의 세트.

전력 공급의 세트 (전압 또는 빈도는 필수 시험에. 또는 가변 맞출 수 있습니다).

방법을 시험하십시오

1. 전압에 전력 공급을 맞추거든 시험이 요구한 빈도는 전력 공급으로, 그 때 접촉 현재 테스트 스위치의 입력 맨끝을 폐쇄합니다. 네트워크가 언제 연결되지 않는지 (충전하지 마십시오.)

2. 접촉 현재 테스트 스위치의 산출 맨끝으로 표본을 삽입하십시오.

3. 접촉 현재 테스트 네트워크의 항구 B도 접촉 현재 테스트 스위치의 항구 B를 연결하십시오.

4. 접촉 현재가 요구되는 장소에 접촉 현재 시험 네트워크의 항구 A를 연결하십시오. 과 같은 네트워크 어댑터가 시험될 때 접합기의 산출 또는 포탄에 항구 A를 연결하십시오.

5. 진동경 조사는 시험 필요조건에 따라 U1 또는 U2 맨끝으로 죄집니다.

6. 전력 공급을 연결하고십시오, 현위치에 스위치 “N”를 두고십시오, 긍정 단계 위치에 긍정 단계를 두고십시오, 현위치에 선 “G”를 전환하고십시오, 시험한 표본이 정상적인 전기에 의하여 일에 있고는지 진동경에 파형 거기 있다는 것을 검사하십시오.

7. “긍정 단계”의 다른 형태에서 표준 필요조건에 따르면 표본이 작동한 후에, “반전”는, “N 선에”, “N 선 떨어져”, “G 선 떨어져”, 등 “에” 선 G, 전압 U1를 읽고 진동경을 이용하여 U2는 직접, 접촉 현재 U2와 그 후에 분할 500의 피크값과 동등합니다.

공고

시험 도중, 당신이 몇몇 맨끝을 만지기 수 있기 때문에 안전 주의하는 것이 필요합니다.

GB/T 12113와 IEC 60990 표준 필요조건에 따르면, 전력 공급은 고립에 있어야, 영 선 그리고 접지선은 함께 연결되어야 합니다. (간단한 방법은 전압이 2V를 220V 힘과 같은 영 선 그리고 접지선 사이 다른 전압 100V 보다는 좀더 능가하는 경우에 거기 전압 영 선 그리고 접지선에 존재한다는 것을에 있습니다, 영 선 그리고 접지선은 연결되어야 합니다.)

시험할 경우, 전력 공급의 극성 주의하십시오. 방화선은 접촉 현재 테스트 스위치의 L 끝에 연결되어야 합니다. 연결이 틀린 경우에, 감전의 위험이 있습니다.

힘이 연결될 때 진동경을 연결하고, 표본을 시험하고, 그 후에 b 맨끝 선 후에 힘을 연결하고, 시험 선을 연결하지 마십시오.
