원래 장소: | 중국 |
브랜드 이름: | HongCe |
인증: | Calibration certificate(cost additional) |
모델 번호: | HC9903 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 합판 |
배달 시간: | 이십일 |
지불 조건: | L / C, T / T |
공급 능력: | 달 당 30 세트 |
무게: | 0.3, 0.4, 0.7, 0.9, 1.4kg | 고도를 시험하십시오: | 260, 280, 300, 320mm |
---|---|---|---|
깃봉 구멍의 직경: | 6.5, 9.5, 13, 14.5mm | 시간을 시험하십시오: | 0~9999 |
선회의 직경: | 75mm | 비율을 시험하십시오: | 10±2 RPM |
하이 라이트: | 전기 소켓 검사자,전기 마개 검사자 |

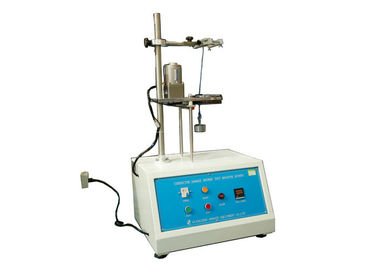

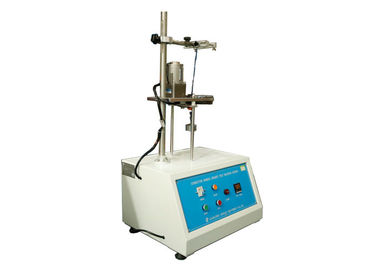

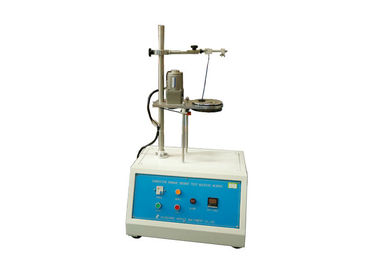

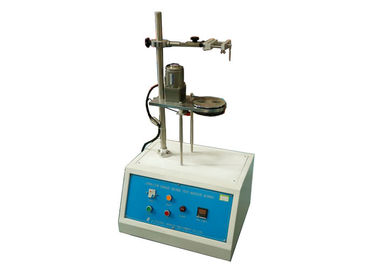

지휘자에 손상 검사를 위한 10±2 RPM 시험 비율 IEC60884 숫자 11 시험 장치는 워크 스테이션을 골라냅니다
기준:
IEC 60884-1 ‘가구와 유사한 목적 – 부 1을 위한 마개 그리고 소켓 출구: 일반 필요 사항’ 항목 12.2.2, 12.3.10 및 숫자 11
신청:
그것은 나사를 가진 맨끝 및 screwless 맨끝이 정상 작동의 밑에 곰을 기계장치 힘 통조림으로 만드는지 검사하는 사용 입니다. 맨끝을 죄는 나사의 디자인 그리고 구조가 과량 손상 없이 죔쇠의 요구에 지휘자 응한다는 것을 재판하는 주로 사용.
시험 표본:
나사식 터미널과 screwless 맨끝
모수:
모형 | HC9903 |
비율을 시험하십시오 | 10±2 RPM |
선회의 직경 | 75mm |
시간을 시험하십시오 | 0~9999 |
무게 | 0.3, 0.4, 0.7, 0.9, 1.4kg |
고도를 시험하십시오 | 260, 280, 300, 320mm |
깃봉 구멍의 직경 | 6.5, 9.5, 13, 14.5mm |
기준 | IEC60884-1, IEC60669-1 |
정상적인 시험
1. 가늠자 조정: 가늠자 위치의 조정 견과를 자물쇠로 열고, 필수 고도에 시험을 위해 정착물을 맞추고 고치십시오.
2. 조정을 중심에 두십시오: 턴테이블의 센터를 찾아내기 위하여 철사 망치를 사용하십시오. 여기에서 우리는 표본의 주요한 밖으로 맨끝이 줄맞춤이다 그래야, 표본의 모양에 대응할 필요가 있습니다.
3. 표본 임명.
3.1. 연결 맨끝은 대응 철사 및 죔쇠에 연결되고 설치 후에 정착물을 고칩니다.
3.2. 철사는 대응 투관에 처음부터 끝까지 있고 대응 제어 장치를 설치합니다.
3.3. 아래에로 무게, 고도 및 투관의 비교 테이블:
지휘자 (mm ²)의 명목상 단면적 | 투관 구멍 (mm)의 직경 | 고도 (mm) | 지휘자 (kg)를 위한 질량 |
0.5 | 6.5 | 260 | 0.3 |
0.75 | 6.5 | 260 | 0.4 |
1.0 | 6.5 | 260 | 0.4 |
1.5 | 6.5 | 260 | 0.4 |
2.5 | 9.5 | 280 | 0.7 |
4.0 | 9.5 | 280 | 0.9 |
6.0 | 9.5 | 280 | 1.4 |
10.0 | 9.5 | 280 | 2.0 |
16.0 | 13.0 | 300 | 2.9 |
|
4. 정상적인 시험 단계:
4.1. 【시험 시간】를 표준 필요조건에 따라 미리 설치하고십시오, 누르십시오 4.2. 달리기 위하여 【시작】 단추, 장치 시작을, 턴테이블 자전합니다 【시험 시간】, 시험 자동적인 정지에 그리고 건강한 길잡이로 도달 후에 10r/min.의 비율로, 누르십시오. 4.3. 음성 길잡이를 제거하기 위하여 노란 리셋 버튼을 누르십시오. 시험이 완료된 후에, 차단기의 스위치는 내리고 전력 공급을 차단해야 합니다. 4.4. 결론: 시험 도중, 지휘자는 죄는 단위의 가까이에 죄는 단위도 아니다 틈의 가만히 가지 않을 것입니다 아니, 도 아니다 지휘자는 그것을 더 사용에 부적당할 것이다 만들기 위하여 손상될 것입니다.
