마개 단 하나 역 마개 Pin의 몸에 있는 핀의 기정을 확인하는 IEC 60884.1 시험 장치

마개 단 하나 역 마개 Pin의 몸에 있는 핀의 기정을 확인하는 IEC 60884.1 시험 장치

기준:

IEC 60884-1 ‘가구와 유사한 목적 – 부 1을 위한 마개 그리고 소켓 출구: 일반 필요 사항’ 항목 24.10의 숫자 30

표준 묘사:

마개는 마개의 핀을 적당한 숫자 30에서 구멍으로 보이는 것과 같이 제공된 엄밀한 강철 플레이트에 한 예로 둡니다.

구멍의 센터 사이 거리는 마개의 표준 장에 있는 각 핀의 단면적의 주위에 제한된 원형의 센터 사이 거리와 (예를 들면, d1와 d2) 동일하.

각 구멍에는 (6 ± 0,5) mm 플러스 핀의 단면적의 주위에 제한된 원형의 그것과 동등할 것이 직경이 있을 것입니다.

마개는 강철 플레이트에 핀을 제한하는 구멍의 센터로 원형의 센터가 투합하다 그런 방법으로 있습니다.

도표 16에 주어지는 것과 같이 최대 철수 힘과 동등한 잡아당기기 P는, 핀의 경도 축선의 방향으로, 각 핀에 1 분 동안 경련 없이, 차례로 적용됩니다.

잡아당기기는 마개가 난방 장에서 둔 후에 온도에 난방 장 안에서 적용됩니다의 (70의 ± 2) °C, 1개의 h.

시험 후에, 마개는 주위 온도에 식는 것이 허용되고 아무 핀도 1개 mm로 마개의 몸에서 전치되지 않았다는 것을 확인될 것입니다.

시험 표본: 마개, 핀

모수:

신청:

그것은 마개 및 마개 핀의 견고 시험을 위해 사용됩니다. 마개는 마개의 핀을 적당한 구멍으로 제공된 엄밀한 강철 플레이트에 둡니다. 구멍의 센터 사이 거리는 마개의 표준 장에 있는 각 핀의 단면적의 주위에 제한된 원형의 센터 사이 거리와 동일하.

방법을 시험하십시오

1. 첫번째 사용, 사용자 전에 시험 기구 및 시험 완료하기를 사용하여 더 효과적이고를 위한 관련된 기준을 가진 친구가 그리고 적당한 만일.

2. 마개는 강철 플레이트에 핀을 제한하는 구멍의 센터로 원형의 센터가 투합하다 그런 방법으로 있습니다. 다음 핀의 경도 축선의 방향으로 소켓으로 시험 마개를 삽입하십시오. 그 후에, 마개는 온도 (70의 ± 2)는 난방 장을 가진 난방 장에서 안쪽에 °C, 1개의 h 후에, 잡아당기기 힘 적용됩니다 둡니다

3. 죄는 정착물을 마개의 모양에 따라 선택하고, 확고하게 연결됩니다 마개도 만드십시오 (지키십시오 잡아당기기 힘을 발휘하십시오 때 풀지 않을 것이라는 점을)

4. 도표 16에 주어지는 것과 같이 최대 철수 힘에 따라 잡아당기기 힘 무게를 (중첩에 의해 달성될 수 있습니다), 무게 구부려지고 죔쇠의 반지에서, 관심을 가지고 취급하고, 일으키지 않습니다 폭발성 긴장을 선택하십시오.

5. 힘은 주위 온도에 식는 것이, 시험 후에, 1 분 동안 각 마개 핀에 적용되고 마개 허용됩니다 마개 몸에 있는 어떤 마개 핀도의 진지변환이 과잉 1개 mm 일 것이지 않다는 것을 확인될 것입니다.

6. 장치의 청소 및 시험 후에 소켓의 정비에 주의 완료됩니다.

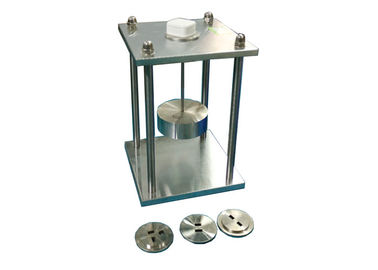

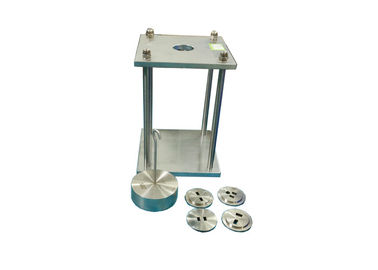

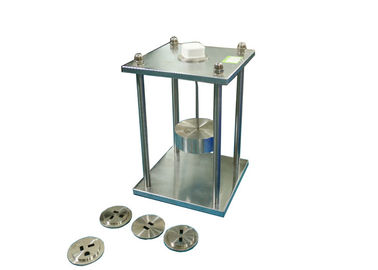

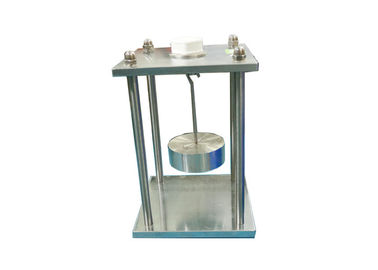

그림 전망
