제품 상세 정보:
결제 및 배송 조건:
|
| 산출 수용량: | 20kva | 파형: | SINEWAWE |
|---|---|---|---|
| 고속 기어 최대 현재: | 55.6A | 저 기어 최대 현재: | 27.8A |
| 전압: | 380V±15% | 단계 수: | 삼상 |
| 하이 라이트: | iec 검사자,실험실 테스트 장비 |
||

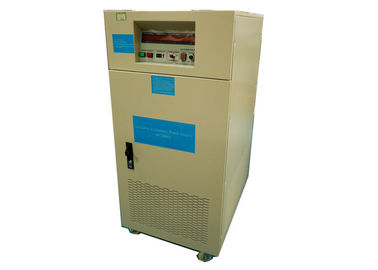

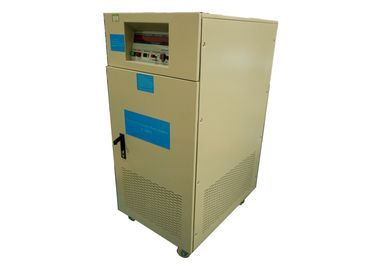

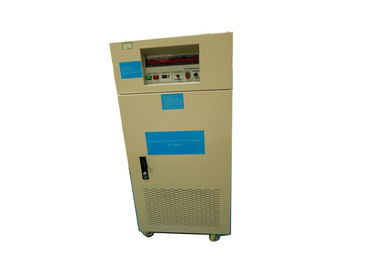

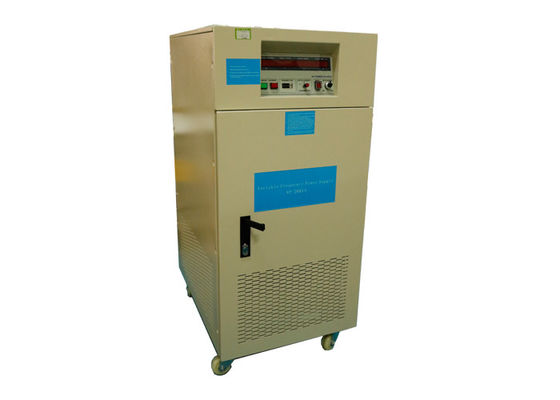

변하기 쉬운 빈도 오디오 영상 시험 장비 환경적 고려 산출 수용량 20KVA
상품 정보:
이 제품은 각종 분야에서 널리 이용되고, 힘 환경적 고려에서 고객 해결책의 전력 공급 체계, 짐 배열, 제조의 필요를 적합하기 위하여 디자인된 힘 어울리는 선택의 최적화를, 야윈 제공하고 능률, 적시 정비는 그리고 완전히 하기 위하여, 완전하게 고객의 필요를 충족시킬 수 있습니다.
기술적인 모수:
| 품목 | 모수 | |
| 산출 수용량 | 20KVA | |
| AC 입력 | ||
| 단계 수 | 삼상 | |
| 파형 | SINEWAWE | |
| 전압 | 380V±15% | |
| 빈도 변동 범위 | 50HZ 또는 60HZ±15% | |
| 동력 인자 | ﹥0.9 | |
| DC 입력 | ||
| 단계 수 | 삼상 | |
| 파형 | SINEWAWE | |
| 저 기어 전압 | 조정가능한 0-260V 지속적으로 | |
| 고속 기어 전압 | 조정가능한 0-520V 지속적으로 | |
| 빈도 | 60HZ, 50HZ, 조정가능한 40-499.9HZ 지속적으로 | |
| 빈도 안정성 | ≤0.01% | |
| 고속 기어 최대 현재 (a) | 55.6A | |
| 저 기어 최대 현재 (a) | 27.8A | |
| 전체적인 기계 성과 | ||
| 힘 규칙 비율 | ﹤1% | |
| 짐 규칙 비율 | ﹤1% | |
| 파형 찡그림 | ﹤2% | |
| 효율성 | ﹥90% | |
| 응답 시간 | ≤2ms | |
| 파고치 | 3:1 | |
| 전시 | ||
| 전시 공용영역 | 디지털 방식으로 발광 다이오드 표시 | |
| 전압 ‘ | 4개의 손가락, 디지털 방식으로 전압계, 해결책 0.1V | |
| 현재 | 4개의 손가락, 디지털 방식으로 전류계, 해결책 0.1A | |
| 힘 | 4 손가락, 디지털 방식으로 wattmeter | |
| 빈도 | 4개의 손가락 수, 디지털 방식으로 빈도 미터 | |
설명의 순서는 좌에서 우로, 구석구석 이고, 단계적으로 기술됩니다:
1. 산출 빈도 표시 테이블: 디지털 표시 장치는 1개의 소수 자리에 산출 빈도를 보여줍니다.
2. 산출 전압 표시 테이블: 디지털 표시 장치는 산출 전압 가치를 보여줍니다.
3. 짐 현재 표시 테이블: 디지털 표시 장치는 산출에게 현재 값을 보여줍니다.
4. 짐 와트 지시자 테이블: 디지털 표시 장치 출력 전력 가치.
5. 전원 스위치 단추: 스위치 출발 단추.
6. 리셋 스위치힘에: 과대 적재하게 만기가 된 변환장치 여행 또는 개방 회로. 경보가 소리가 날 때, 재출발하기 위하여 이 단추를 누르십시오.
7. 빈도 감광 스위치: 조정 빈도 40.0-499.9HZ 풀그릴 (다이얼) 조정.
8. 산출 전압 스위치: 2단 기어 0-150V 또는 0-300V.
9. 표준 전압 산출 트리밍 단추: 표준 전압을 얻기 위하여 미조정하는 10 회전 미조정될 수 있는 스위치, 당신은 필요로 합니다.
10. 삼상 산출 현재 전시 스위치: 매 단계의 산출 현재 값을 표시할 수 있습니다. (삼상 산출 모형만을 위해).
11. 보편적인 소켓을 출력하십시오: 10A의 밑에 적재하십시오. (단 하나 단계 500W~5KVA 변환장치만을 위해)
12. 힘: 주전원 스위치.
13. O/P: 산출 짐 스위치.
14. 끝 구획을 입력하십시오.
15. 산출 끝 구획.
가동 지시
1. 첫번째 커트 오프 포지션에 전원 스위치.
2. 장비의 완전성 스위치를 사용의 앞에 검사하고, 아무 풀림도 없다는 것을 확인하기 위하여 각종 기능의 단추 전시를 자전하십시오.
3. 그 때 현위치에 주전원 스위치를 전환하십시오 입력 파워 있으면 내역에 및 검사하는지.
4. 산출 빈도를 놓으십시오. 다이얼에 나타난 빈도는 산출 빈도입니다. 백 손가락 빈도를 놓을 경우, 당신은 OFF/RESET 단추를 첫째로 누를 필요가 있습니다.
5. 시작 스위치를 누르십시오: 이 스위치를 누르기 전에 산출 스위치를 끄십시오.
6. 산출 전압을 조정하십시오: 원한 장치 위치에 산출 전압 스위치를 삭감하십시오.
(a) Lo-V 장치 0-150V PS: 150V의 밑에 이 파일을 이용하십시오.
(b) 에이즈 장치 위치 0-300V PS: 150V 또는 더 많은 것을 위해 이 파일을 이용하십시오.
7. 짐 입력 선을 연결하고 각 기능 전시에 표시된 가치를 위한 표준 전력 공급을 얻기 위하여 산출 스위치를 켜십시오.
8. 기계는 과대 적재되거나 단락됩니다. 하중 초과 또는 단락이, 보호 회로 즉각 출력 전력의, 그리고 초인종 경보를 차단할 때. 짐을 첫째로 끄고십시오, 그 후에 경보를 멈추기 위하여 리셋 스위치 (OFF/RESET)를 누르십시오. 다음 전력 공급을 시작하기 위하여 시작 스위치를 누르십시오. 부하 상태를 검사하고, 아무 이상도 없다는 것을 확인하고, 그 후에 짐 스위치를 되돌아가십시오.
9. 산출 전압을 차단하기 위하여 가동 도중 OFF-RESET를 누르십시오.
| 비정상적인 상태 | 해결책 |
| 구두를 신길 수 없습니다 | 1. 정전이 있다는 것을 있건 없건 간에 |
| “NFB에”를 0N 자르십시오 | |
| 3. 전원, 마개, 소켓을 검사하십시오 | |
| 4. 신관을 검사하십시오 | |
| 산출 빈도는 일반적으로 표시됩니다. 그러나 전압계 및 전류계는 “0"으로 표시합니다 | 1. 떨어져에 전원 스위치를 도십시오 |
| 2.Adjust 영 스위치에 산출 전압 | |
| 3. 3. 떨어져에 전원 스위치를 삭감하십시오 | |
| 산출 빈도는 정상적입니다, 그러나 전압 및 전류계는 “0"과 경고 소리로 표시됩니다. | 1. 짐 현재를 검사하고 감소시키십시오 |
| 2. 리셋 스위치를 누르십시오 | |
| 3. 시작 연기하도록 기계를 기다리십시오 | |
| 4. 재 가동 |
경고:
1. 변환장치에는 다른 수용량 때문에 다른 임명 기준이 있습니다. 당신의 변환장치의 명세를 따르십시오.
타전하는 적합한 방법을, 철사 직경에 특히 주의 규칙에 따라야 합니다 선택하십시오.
2. 변환장치의 입력 끝 주의하고, 다른 장비로 스위치를 공유하는 것을 피하고 도시 전력 공급 머리에 가깝.
3. 입력 파워 공급 전압이 변환장치의 입력에 의하여 평가된 전압을 만난다는 것을 확인하십시오.
4. 타전할 경우 전원을 끄고, 안전을 위한 방화선을 운영하지 마십시오.
5. 배선 철사의 크기를 전기공의 규칙에 따라 선정하고, 나사 바짝 죄기 주의하십시오.
6. 맨끝을 위해 O 맨끝 건축을 이용하십시오.
7. 변환장치의 접지선이 실행된다는 것을 확인하십시오.
8. 입력 파워는 출력 전력 공급에 연결될 수 없습니다.
9. 내부 제어 널에 반도체 성분은 정전기 및 손상에 감염되기 쉽습니다. 제어반을 만지지 마십시오.
10. 변환장치의 운영 환경과 배선 일에는 변환장치, 그것의 서비스 기간 및 안전 조차의 정규 함수에 대한 직접적인 충격이 있습니다. 그러므로, 임명과 배선을 위한 위 필요조건을 따르게 확실하십시오.
