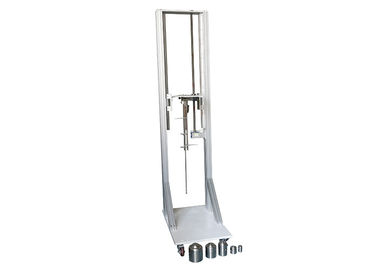

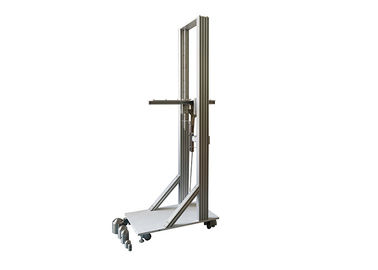

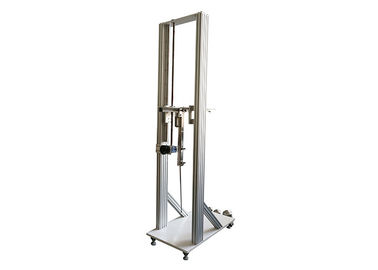

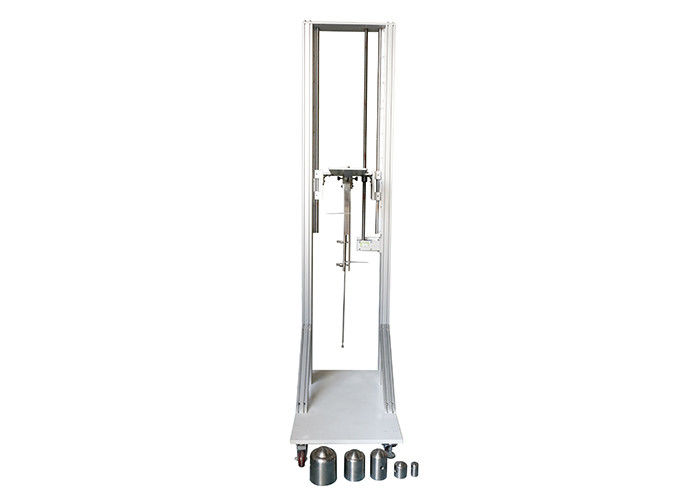

고에너지 진자 망치 50J 충격 시험 장비
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HongCe
인증: calibration certificate
모델 번호: HC9921A
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiatable
포장 세부 사항: 합판
배달 시간: 25 일
지불 조건: T/T
공급 능력: 10 고정되는 /month
접촉
상세 제품 설명
재료: 스테인레스 스틸 충격 요소: 2,5,10,20,50J 옵션
낙하 높이: 200-1200mm 진자 각도: 0-90 ° 조절 가능
상품명: 진자 망치 시험 장치 보증: 일년
기준: IEC60068-2-75, IEC62262 용법: 충격 시험기
하이 라이트:

50J 충격 시험 장비

,

진자 망치 충격 시험 장비

충격 시험기 고에너지 진자 망치 시험 기구 스테인리스 충격 성분



기준:

IEC60068-2-75 환경 테스트 – 파트 2: 테스트 – 테스트 Eh: 해머 테스트 절 5 테스트 Eha: 진자 망치, IEC62262 외부 기계적 충격에 대한 전기 장비의 인클로저에 의해 제공되는 보호 등급(IK 코드)



표준 설명:

시험 장치는 기본적으로 수직면에서 유지되는 방식으로 상단에서 회전하는 진자로 구성됩니다.피벗의 축은 측정 지점 위 1,000mm에 있습니다.진자는 명목상 단단한 암과 표 1의 요구 사항을 준수하는 타격 요소로 구성됩니다.

무겁거나 부피가 크거나 다루기 어려운 시편을 시험하기 위해 휴대용 진자를 사용할 수 있습니다.위의 설명을 따라야 하지만 피벗은 시편이나 움직일 수 있는 구조물에 직접 고정될 수 있습니다.이 경우, 시험 전에 진자의 축이 수평이고 고정이 충분히 견고하며 충격점이 축을 통과하는 수직면에 있는지 확인해야 합니다.

모든 경우에, 추를 놓을 때 중력의 영향 아래에서만 추가 떨어지도록 허용되어야 합니다.



애플리케이션:

전기 장비 셸이 외부 물체와 충돌할 때 기계적 충돌 강도 정도를 테스트하는 데 적용됩니다.



테스트 샘플:

전기 에너지 계량 캐비닛, 변전소 케이블 배전반 및 케이블 접속 배선함 및 이와 유사한 장비의 셸.



특징:

이 장치의 프레임은 스테인레스 스틸로 용접되어 있으며 구조가 작고 내구성이 있습니다.장착 브래킷은 위아래로 조정할 수 있으며 충격 각도는 0-90 ° 조정 가능하며 전체 테스트 장치는 작동하기 쉽습니다.이 장치는 2J 이상을 위한 고에너지 진자 충격 장치입니다.



매개변수:

진자 막대 각도 0-90 ° 조정 가능, 눈금 표시
진자 막대 길이

1000mm.

φ9는 1J 및 2J에 사용되며 φ15.9는 5J,10J, 20J 및 50J에 사용됩니다.

충격 요소 2J, 5J, 10J, 20J, 50J
충격 높이 조정가능한 200mm~1200mm




충격 에너지, 등가 질량 및 낙하 높이 표:

에너지/J 2 5 10 20 50
등가질량 kg(±2%) 0.5 1.7 5 5 10
낙하 높이 mm±1% 400 300 200 400 500




IK 코드와 충격 에너지 표 간의 관계:

IK 코드 IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
충격 에너지/J * 0.14 0.2 0.35 0.5 0.7 1 2 5 10 20





기계적 원리:

이 장치는 IEC 60068-2-75에 따라 설계 및 제조되었으며, 진자 막대의 앞쪽 끝이 타격 요소에 연결되고 진자 막대를 특정 높이로 조정하고 해제한 다음 진자 막대가 자유롭게 스윙하여 테스트에 영향을 줍니다. 정의 영역 내의 샘플 표면.다른 등가 질량 타격 요소는 다른 충격 에너지에 해당하며 다른 전기 장비 인클로저 강도 테스트에 적용됩니다.



고에너지 진자 망치 50J 충격 시험 장비 0고에너지 진자 망치 50J 충격 시험 장비 1
