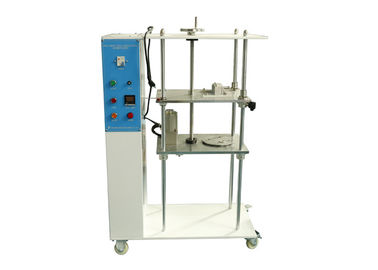

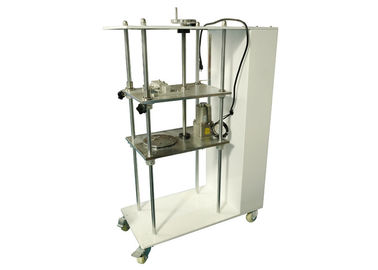

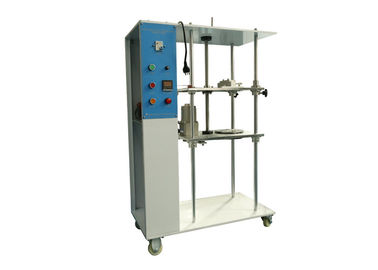

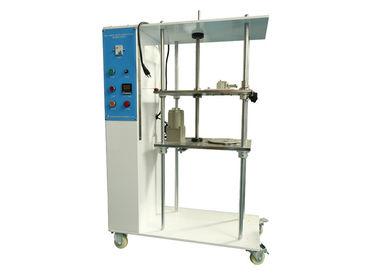

IEC60947-1 2 분당 회전수 500mm IEC 시험 장비

IEC60947-1 2 분당 회전수 500mm IEC 시험 장비

  • IEC60947-1 2 분당 회전수 500mm IEC 시험 장비
  • IEC60947-1 2 분당 회전수 500mm IEC 시험 장비
  • IEC60947-1 2 분당 회전수 500mm IEC 시험 장비
  • IEC60947-1 2 분당 회전수 500mm IEC 시험 장비
IEC60947-1 2 분당 회전수 500mm IEC 시험 장비
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HongCe
인증: Calibration Certificate (Cost Additional)
모델 번호: HC9903A
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiatable
포장 세부 사항: 합판
배달 시간: 30 일
지불 조건: T/T
공급 능력: 10 고정되는 /month
접촉
상세 제품 설명
기준: IEC60947-1 시험 높이: 250~500mm
선회 직경: 75mm 테스트 속도: 10±2 RPM
페룰 구멍의 직경: 6.5~28.6mm 테스트 시간: 0~9999
하이 라이트:

500mm IEC 테스트 장비

,

IEC 60947-1 IEC 테스트 장비

,

2 Rpm IEC 테스트 장비

지휘자 고도 250~500mm 15mm 이내 투관을 위한 10 분당 회전수 ± 2 분당 IEC 시험 장비 굴곡 시험 기구





기준:
IEC 60947-1' 저전압 개폐 장치 및 제어 장치 – 1부: 일반 규칙 '절 8.2.4.3, 그림 1

표준 설명:

시험은 적절한 시험 장비로 수행되어야 한다.지정된 수의 도체가 단자에 연결되어야 합니다.시험 도체의 길이는 표 5에 명시된 높이 H보다 75mm 더 길어야 합니다. 조임 나사는 표 4에 따른 토크 또는 제조업체가 지정한 토크로 조여야 합니다.시험된 장치는 그림 1과 같이 고정되어야 합니다.



각 도체는 다음 절차에 따라 원형 운동을 받습니다.

시험 중인 도체의 끝은 표 5에 주어진 것처럼 장비 단자 아래 높이 H에 위치한 압반에 있는 적절한 크기의 부싱을 통과해야 합니다. 다른 도체는 시험 결과에 영향을 미치지 않도록 구부러져야 합니다. .부싱은 도체와 동심인 수평 플래튼에 위치해야 합니다.부싱은 중심선이 10 rpm ± 2 rpm에서 수평면의 중심에 대해 직경 75mm의 원을 나타내도록 이동해야 합니다.단자 입구와 부싱 상부 표면 사이의 거리는 표 5의 높이 H의 15mm 이내이어야 합니다. 부싱은 절연 도체의 결속, 비틀림 또는 회전을 방지하기 위해 윤활되어야 합니다.표 5에 규정된 추는 도체의 끝부분에 매달아 야 한다.시험은 135회의 연속 회전으로 구성되어야 합니다.

시험하는 동안 도체는 단자에서 미끄러지거나 조임 장치 근처에서 끊어지지 않아야 합니다.

IEC60947-1 2 분당 회전수 500mm IEC 시험 장비 0

IEC60947-1 2 분당 회전수 500mm IEC 시험 장비 1



애플리케이션:
클램핑 나사 단자의 디자인과 구조가 와이어에 과도한 손상을 주지 않아야 한다는 요구 사항과 일치하는지 판단하는 데 사용됩니다.또한 클램핑 나사 단자가 정상적인 사용 과정에서 응력을 견딜 수 있는지 여부를 확인하는 데에도 사용됩니다.


매개변수:

모델 HC9903A
테스트 속도 10±2 RPM
선회 직경 75mm
테스트 시간 0-9999
가중치 0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7kg(중첩)
시험 높이 250~500mm
페룰 구멍의 직경 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm 및 28.6mm, 9개
표준 IEC60947-1



무게 목록 테이블:

아니요. 중량(kg) 수량
1# 0.2 후크 포함 1개
2# 0.3 후크 포함 1개
삼# 0.4 후크 포함 1개
4# 0.7 후크 포함 1개
5# 0.7 관통 구멍 2개
6# 0.9 후크 포함 1개
7# 0.9 관통 구멍 2개
8# 1.4훅 포함 1개
9# 2 후크 1개
10# 2 관통 구멍 1개
11# 2.3 관통 구멍 1개
12# 4.5 후크 포함 1개
13# 4.5 관통 구멍 1개
14# 6.8 후크 포함 1개
15# 6.8 관통 구멍 1개
16# 8.2후크 포함 1개



가중치 배열 테이블:

필요한 질량(kg) 나란히 놓음
0.2 1#
0.3 2#
0.4 삼#
0.7 4#
0.9 6#
1.4 8#
2 9#
2.9 9#+7#
4.5 12#
5.9 12#2*5#
8.6 14#+2*7#
9.5 9#+13#+11#+5#
10.4 12#+13#+2*5#
14 14#+13#+10#+5#
15 16#+15#
16.8 16#+13#+11#+2*7#
20 16#+15#+11#+10#+5#
22.7 16#+15#+13#+11#+7#


IEC60947-1 2 분당 회전수 500mm IEC 시험 장비 2
