제품 소개전기 제품 검사자

0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치

0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치

0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치

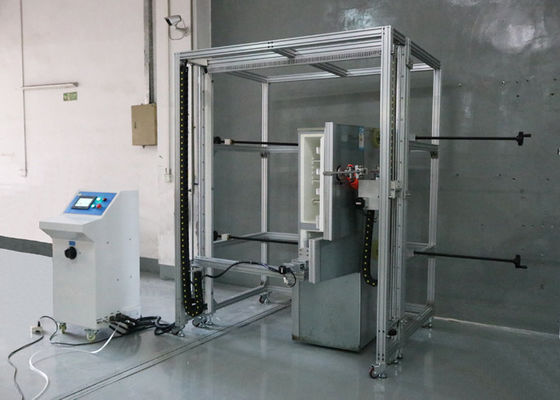

0-360°/S PLC Intelligent Integrated Control Refrigerator Door Endurance Tester
0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HongCe
인증: calibration certificate (cost additional)
모델 번호: HJ0636C
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiatable
포장 세부 사항: 합판
배달 시간: 40 일
지불 조건: T/T
공급 능력: 10 고정되는 /month
접촉
상세 제품 설명
상품 이름: 냉장고 문 내구시간 검사자 전원 공급기: 220V 50Hz
표준: IEC 60335-2-24, 국제전기기술위원회 62552 애플리케이션: 냉장고 문 테스트
형태를 모십시오: 자동 귀환 제어 장치 모터 드라이브 오픈-클로우즈 도어 각도를 회전시키기: 0-90', 미리 설정될 수 있습니다
드로어 도어 개방 거리: 0-100mm, 미리 설정될 수 있습니다 보증: 1년이요
하이 라이트:

PLC 냉장고 문 내구성 시험 장치

,

360' /S 냉장고 문 내구성 시험 장치

0-360' / S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치


테스트 프로젝트 :
IEC 60335-2-24 조항 22.112

장치 시험 장비에서 칸막이의 문과 규제



22.11 2 자유 공간과 장치에서 칸막이의 문과 규제는 내부로부터 개방되어 있을 수 있습니다.
순응성은 다음과 같은 핵실험에 의해 확인됩니다.
비어 있는 장치는 공급으로부터 끊어지고, 수평선상인 지지체에 위치하고, 별들과 롤러가 있다해도 지향된 채로, 설치에 대한 교육에 따라 평평해졌고 장치가 이동하는 것을 예방하기 위해 조정되거나 차단됩니다. 록스, 면 문 또는 규제에, 누가 여는 것으로 남겨지고.
문과 규제는 15 분의 기간 동안 닫힙니다.
군은 그리고 나서 규제 또는 문의 비행기에 수직으로 힌지 축에서 먼 가장자리의 중심점에 장치의 각각 적절한 문 또는 규제의 접근하기 쉬운 내부 시점에 해당된, 시점에 적용됩니다.
힘이 70 엔을 초과하기 전에 힘은 15 N/s를 초과하지 못하여 비율로 적용될 것이고 규제 또는 문이 열릴 것입니다.


IEC 62552 조항 11.2, 조항 11.3

문, 규제와 서랍들을 위한 내구 시험



11.2 외부 출입문과 규제
11.2.1 엑스페리먼트 조건 / 준비
대기 온도는 +16 'C와 +32 'C의 사이에 있을 것입니다.
refrigerating 전자제품은 꺼질 것입니다.
적절한 것처럼, 문 셀브(들)은 13.3.2.8 또는 조항 12에 따라 로딩될 것입니다.
11.2.2 여는 순서 (그림 4를 보시오)
문의 운동은 문의 자유로운 움직임을 뒤이어 5'과 15' 사이에 0의' 각에서 개방의 각까지 제어될 것이고, 제어된 이동이 대략 사인 곡선입니다. 문의 개시는 사이클 기간의 1/4 분기에서 일어날 것입니다.
11.2.3 종료 연쇄 (그림 4를 보시오)
문의 운동은 문의 자유로운 움직임과 일반적 사용에서와 같은 그것의 마감을 뒤이어 45의' 개방의 디 앵글에서 40'과 35' 사이의 각까지 제어될 것입니다.
되풀이수는 1분에 10 내지 25일 것입니다.
- 내부 온도 T W와 칸막이를 위해 - 6 외부 출입문과 규제인 'C는 문 또는 규제의 공중 밀착도에 편파적일 수 있는 악화 없이 100 000개시와 투입 조작에 견딜 것입니다.
- 내부 온도 T U와 칸막이를 위해 - 6 외부 출입문과 규제인 'C는 문 또는 규제의 기밀성에 편파적일 수 있는 악화 없이 30 000개시와 투입 조작에 견딜 것입니다.
순응성은 절차가 조항 9에 따라 검사를 이용한 후에 확인될 것입니다.

0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치 0

11.3 외부 서랍들
11.3.1 엑스페리먼트 조건 / 준비
대기 온도는 +16 'C와 +32 'C의 사이에 있을 것입니다.
refrigerating 전자제품은 꺼질 것입니다.
모든 바구니, 선반과 컨테이너는 조항 12에 따라 로딩될 것입니다.
11.3.2 여는 순서 (그림 5를 보시오)
서랍들은 그들의 완전히 오픈 포지션의 20 밀리미터에 15 밀리미터 이내에게 빠져나갈 것입니다.
11.3.3 종료 연쇄 (그림 5를 보시오)
서랍들은 그들의 완전히 오픈 포지션의 20 밀리미터에 15 밀리미터안으로부터 일반적 사용에서와 같이 마무리될 것입니다.

0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치 1

되풀이수는 1분에 5와 10의 사이에 있을 것입니다.
- 내부 온도 T W - 6 'C와 칸막이를 위해,
1) 한 개의 서랍들은 100 000에 견딜 것입니다 . 그리고
2) 다수 서랍들은 각각 50 000에 견딜 것입니다,
서랍 봉합의 기밀성에 편파적일 수 있는 악화 없는 개시와 투입 조작.
- 내부 온도 T U - 6 'C와 칸막이를 위해, 각각 서랍은 서랍 봉합의 기밀성에 편파적일 수 있는 악화 없이 30 000개시와 투입 조작에 견딜 것입니다.
순응성은 절차가 조항 9에 따라 검사를 이용한 후에 확인될 것입니다.


기술적인 매개 변수 :

견본 범위, 사용, 원리, 구조와 사용 환경
샘플과 제한 refrigerating 전자제품 (냉장고)
시험 목적 그것은 연결의 내구성 수명검정 또는 연결의 신뢰성을 검증하기 위한 냉장고 문 또는 서랍들을 위한 가이드들을 위해 사용됩니다 ; 또한 해동 테스트와 냉매 추출 테스트와 같은 다른 되풀이된 도어 개방과 투입 조작을 위한 테스트를 돕는데 사용됩니다
검사 원리 어떤 속도에 보답하고,에게 인터로크 장치의 신뢰성을 검증합니다 진공 흡입기에 의해 빨려 들어간 문 또는 커버를 운전하면서, 모터는 조종자를 운전합니다.
구조

장비는 (부하 전압 규제 기관을 포함하여) 전기적 제어 캐비넷, 골조와 로봇 팔로 분할됩니다.
분류하세요 :1500×1300×2200(mm)W×D×H
중량 :140 킬로그램

동작 환경

전원 공급기 :AC220V±10%/50-60Hz, 전원 :6KW
공기 공급원 :0.5-0.7MPa 압축된 공기
사용의 장소 :대기압 80 ~ 106 kpa ;대기 온도 5~40' C ;상대적 humidity(20~80)%RH ;어떤 격렬한 진동, 진동, 어떤 전자파 장애, 어떤 먼지, 어떤 폭발적이고 부식성 가스, 좋은 방열

성능
실험소

회전문 동작 위치
서랍 전투 배치

전기 제어 방법 PLC 지적 통합 관리, 7 인치 인간 기계 터치 인터페이스 작전
드라이브 모드 서보 모터 드라이브
샘플 클램핑 방법 진공 흡입기
열린 / 폐쇄 문 속도

회전문 활동 :0-360' /s(1.5m/s)가 미리 설정될 수 있습니다
서랍 활동 :0-100mm/s, 미리 설정될 수 있습니다

오픈-클로우즈 도어 각도를 회전시키기 0-90', 미리 설정될 수 있습니다
드로어 도어 개방 거리 0-100mm, 미리 설정될 수 있습니다
테스트 시간 0-999999 배, 미리 설정될 수 있습니다
부하 전압 조정할 수 있는 0-250V
테스트 항목과 크라프팅 절차

1. 냉장고 문 인터록 장치 내구 시험

가공처리하세요 :자동인 진공 흡입기는 문을 빨아 들입니다---- 미리 조절한 속도 (45')에 미리 설정된 각도로의 길을 여세요---- 미리 조절한 속도에 문을 닫으세요---- 반복해서 테스트 시간 한계까지 문을 개폐하세요

2. 냉장고 수납장 문 내구 시험
가공처리하세요 :자동인 진공 흡입기는 문을 빨아 들입니다---- 미리 설정된 속도(15-25mm)에 서랍을 미리 설정된 거리에 개방하세요----미리 조절한 속도에 있는 가까운 서랍들----반복해서 테스트 시간 한계까지 서랍을 개폐하세요

안전 보호 소자
누실 방지, 과부담과 쇼트 회로 보호
모터 과부담, 쇼트 회로 보호

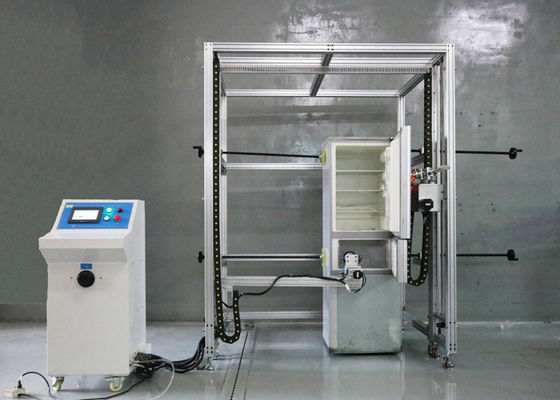

그림 견해 :

0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치 2

0-360' /S PLC 지적 통합 관리 냉장고 문 내구성 시험 장치 3
