제품 소개자동적인 놋쇠로 만드는 기계

에 - 라인 자동 불꽃 용접기 자동 용접 기계

에 - 라인 자동 불꽃 용접기 자동 용접 기계

In - Line Automatic Flame Welding Machine Automatic Brazing Machine
In - Line Automatic Flame Welding Machine Automatic Brazing Machine

제품 상세 정보:

원래 장소: 중국
브랜드 이름: HongCe
인증: calibration certificate (cost additional)
모델 번호: HJ088

결제 및 배송 조건:

최소 주문 수량: 1개 세트
가격: Negotiatable
포장 세부 사항: 합판
배달 시간: 60 일
지불 조건: L/C (신용장), 전신환
공급 능력: 1 고정되는 /month
접촉
상세 제품 설명
상품 이름: 에 - 라인 자동 불꽃 납땜 기계 색: 백색
보증: 1년이요 용법: 용접 기계
산소압: ≥5bar 질소 압: 3 ~ 7 바
가스의 타입: LPG / NG 컨베잉 라인의 라인 속도: 용접 속도 :1-3m/min
하이 라이트:

In Line Automatic Flame Welding Machine

,

3m/min Automatic Flame Welding Machine

에 - 라인 자동 불꽃 용접기 자동 용접 기계



제품 정보 :

또한 가로행 총 용접으로 알려진 자동 불꽃 납땜이 보통 다수 노즐 불꽃 또는 불꽃 터널 가열 모드를 채택합니다. 제조 공정에 있는 제품 선형 송신 또는 작업대 회전 모드를 통하여, 미리 가열하고, 땜질 용매제를 운반하, 냉각, 분해와 다른 절차를 가열시키는 국회 위치설정의 변환은 실현될 수 있습니다. 필요에 따르면, 다수 예열과 스테이션 가열은 구간에 제조 공정에 있는 제품을 가열시킬 예정일 수 있습니다. 공동 영역에서 균일한 온도를 보증하기 위해, 각각 위치에 대한 위치를 가열시킨 용접 토치와 제조 공정에 있는 제품은 합리적으로 구성되어야 합니다. 필요하다면, 용접 토치 변동 또는 제조 공정에 있는 제품 회전은 납땜 결합의 균일한 히팅을 실현하는데 사용될 수 있습니다.

자동 불꽃 납땜 장비는 기계적 조작계, 자동 제어 시스템과 용접 시스템으로 구성됩니다. 약간 장비가 사용되는 것이 무엇이라 할지라도, 다음의 요인들은 자동 불꽃 납땜 장비를 위해 고려되어야 합니다 :

제조 공정에 있는 제품의 집회와 로딩 ; 미리 설정된 땜납과 흐름 ; 가열 모드 ; 냉각과 납땜 부분의 언로딩.

자동 불꽃 납땜은 넓게 자동제상식냉장고, 증발기 위의 증발기와 에어컨 위의 콘덴서와 같이, 사용됩니다. 대부분의 그들은 구리 튜브와 알루미늄 핀으로 구성된 핀 구조입니다. 크고 작은 u-형태 구리 팔꿈치의 접합부를 위해, 대부분의 그들은 미리 제조하는 납땜 링을 갖추고 자동 불꽃 납땜 기계에 의해 납땜됩니다. 아세틸렌 가스, 액화 석유 또는 프로판 가스는 자동 화염 납땜 기계의 연소성 가스로서 사용될 수 있고 프로판 가스가 최고입니다. 동시에, 붕산트리메틸에스테르는 산화를 방지하기 위해 방어제를 납땜 이음새로서 가스에 도입되고 출현을 향상시킵니다.

장비의 원리 :

납땜 과정의 자동화를 통하여, 컨베이어 라인의 라인 속도와 불꽃은 용접 결합 시간의 효과적 통제를 실현하기 위해 효과적으로 제어됩니다 ; 동시에, 가스 흐름의 효과적 통제는 용접 온도와 땜납 기업 연합의 형성이 용접 품질의 안정과 일관성을 보장하기 위해 잘 제어되게 합니다.

사용 요구

1. 전원 공급기 : 3 단계 5 와이어 380VAC ; 싱글-피하세 220V, 50Hz, 전압 변동값 범위 ±10%.

2. 냉각수 압력 : 2 ~ 6 바

3. 압축 공기 압력 : 5 ~ 8 바

4. 가스 압력 : 천연가스 : >1.2bar ; LPG : >0.6bar

5. 산소압 : ≥5bar.

6. 질소 압 : 3 ~ 7 바.

7. 대기 온도 : 0 C~ 40 C, 상대 습도 : 30 ~ 98% RH.

장비에 대한 기술적 지표 :

1. 상술 : 열교환기의 짧은 U 자관, 제품의 1-3 열의 자동용접. 컨베이어 벨트 체인 표면의 높이가 400 밀리미터일 때, 장비는 200 ~ 1400 밀리미터의 제품 높이에 적응할 수 있습니다 ;

컨베이어 벨트의 높이 h-높이가 (유닛이고 : 600 밀리미터).

2.생산 라인 속도 :

작은 U자관 Ф 7의 상술 : 제품의 2 열의 라인 속도는 3.0개 M / 분 이하이지 않을 것입니다 ; 제품의 3 열의 라인 속도는 2.5개 M / 분 이하이지 않을 것입니다.

3. 제조 공정에 있는 제품 요구조건 : 가공품 표면, 어떤 명백한 산화층, 획일적 상술, 획일적 고리 위치도 청소하지 마세요 ;

4. 용접 효과 : 땜납은 고르게 흘러나옵니다, 용융지가 가득 차고 어떤 잘못된 용접과 어떤 블랙화된 산화층이 없습니다. 대량 생산의 조건하의, 땜납 joint > 98%의 자격 있는 금리 (결점, 가난한 웰드 청결, 가스 소스 압력의 큰 변동, 기타 등등을. 형성하여 땜납 품질 결함, 웰드에 의해 초래된 용접 결함을 제외하고)

주구조

주요 부문

1. 용접기 신체 크기 : 1750년 (L) X 1650 밀리미터 (W) ;

2. 집단을 미리 가열하세요 : 2개 그룹, 양측 위의 1이 있습니다.

3. 용접 총 : 2개 그룹, 양측을 위한 1가 있습니다.

미리 가열하고 용접되기 위한 노즐의 수는 입으로 부는 화살통은 30 / 30입니다.

4. 제조 공정에 있는 제품 냉방 모드 : 공기 냉각법 ;

5. 연기 후드 : 연결 크기 φ 350 ; (고객은 설계와 배기 계통의 설치에 책임이 있습니다)

6. 수냉식 시스템 : 용접 툴은 자동적으로 노즐의 서비스 수명을 연장하기 위해 순환수를 식음으로써 보호받고 물 없이 멈춥니다.

7. 장비 봉합 방식 : 완전히 둘러싸입니다.

매개 변수 :

장비의 기술적인 매개 변수
컨베이어 라인의 길이 앞 구역 중앙 분절 뒤구역
6000 1750 7250
체인 플레이트 폭 >120mm
컨베잉 라인의 라인 속도 용접 속도 :1-3m/min
가스의 타입 LPG / NG
용접 호스트의 봉합 방식 완전히 마무리됩니다
장비의 기본적인 부피 (단지 참조로서)

메인 머신 사이즈 : 1750 밀리미터 x1650mm x2500mm

가스 / 전기 캐비넷 : 1200 밀리미터 x400mm x2000mm

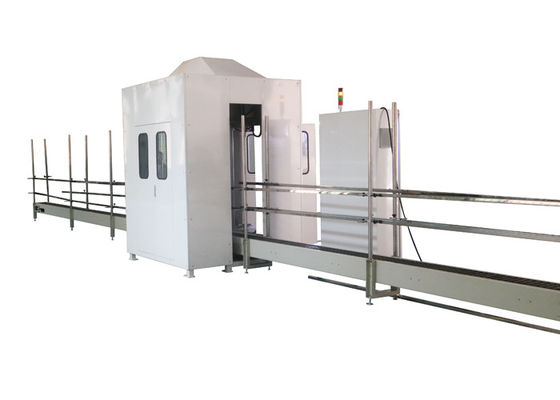

에 - 라인 자동 불꽃 용접기 자동 용접 기계 0

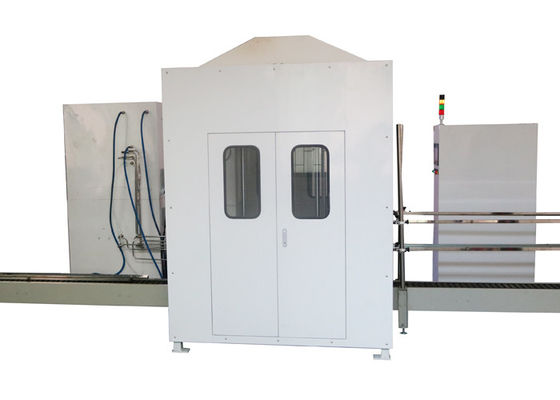

에 - 라인 자동 불꽃 용접기 자동 용접 기계 1
