시험 장치 6 경찰서를 구부리는 IEC 60884-1 조항 23.4 플러그 소켓 테스터 전원 코드

시험 장치 6 경찰서를 구부리는 IEC 60884-1 조항 23.4 플러그 소켓 테스터 전원 코드

표준 종목 (IEC60884-1 조항 23.4) :

23.4개 논 -레위레이블 플러그와 비 -레위레이블 가지고 다닐 수 있는 콘센트는 연성 케이블이 그것이 부속물에 들어가는 과다 벤딩에 대해서 보호된다는 그러한 방식으로 설계될 것입니다.
이 목적에 제공된 경비요원들은 있을 것이고 절연재의와 신뢰할 수 있는 방식에 고정될 것입니다.
주기 1 나선형인 금속 스프링이, 벌거벗거나 절연재로 덮이든지 아니든지, 탄력적 케이블 가드들로서 사용되지 말아야 합니다.
순응성은 검사에 의하고 형태 21에 나타난 바와 같이 장치에 의하여 만들어진 구부리기 시험에 의해 확인됩니다.
테스트는 새로운 표본에 만들어집니다.                               플러그 소켓 테스터
그것이 교통의 중앙에 있을 때, 그것이 견본에 들어가는 곳 연성 케이블의 주축이 수직이고, 진동의 주축을 통과하도록 견본은 장치의 진동식 부재에 고정됩니다.
부문의 주축이 진동의 주축과 평행하도록 평평한 코드와 견본은 탑재됩니다.
부속물은 다음의 방법으로 시험 기구에 고정될 것입니다 :
- 플러그 : 핀에 의해 ;                 플러그 소켓 테스터
- 가지고 다닐 수 있는 콘센트 : 맞물림면으로부터, 연성 케이블의 방향에서 4 밀리미터 내지 5 밀리미터의 거리에 ; 최대 디멘션을 가지고 있는 시험 플러그는 테스트 동안 가지고 다닐 수 있는 콘센트에 삽입될 것입니다.
연성 케이블이 시험 기구의 진동식 부재가 그것의 최대 이동범위위로 움직일 때 최소 측면 운동을 만들도록 부속물은, 진동식 부재의 고정부와 동요축 사이의 거리의 변화에 의해, 배치합니다.
기록 2 실험에 의해 핵실험, 플렉스링 장치 동안 연성 케이블의 최소 측면 운동과 장착 위치가 즉시 진동식 부재에 설치된 부속물을 위한 다른 지지가 이제 될 수 있으므로 이와 같은 방식으로 구축되어야 한다는 것을 쉽게 아는 가능성을 가지고 있기 위해 조정됩니다.                                                                  플러그 소켓 테스터
노트 3 그것이 연성 케이블이 최소 측면 운동을 만드는지 보기 위해 장치 (예를 들면, 슬롯 또는 핀)을 가진다고 추천받습니다.
연성 케이블은 적용된 군이 인 그와 같은 대량으로 로딩됩니다
- 연성 케이블과 부속물을 위한 20 엔이 0,75 mm2를 초과하는 공칭 자름면을 가지고 있습니다 ;
- 다른 부속물을 위한 10 엔.
부속물의 정격 전류 또는 순류와 동일한 경향이 더 낮은 관리인들을 통하여 통과됩니다 :
- 탄력적이 와 부속물을 위한 16 A는 공칭 자름면을 크게 하는 것 전보를 칩니다 0,75 mm2 ;
- 연성 케이블과 부속물을 위한 10 A가 0,75 mm2의 공칭 자름면을 가지고 있습니다 ;
- 연성 케이블과 부속물을 위한 2,5 A가 공칭 자름면 0,75 이하 mm2를 가지고 있습니다.
관리인들 사이의 전압은 견본의 정격 전압과 동일합니다.
진동식 부재는 90' (수직의 양측에 있는 45')의 각, 과시는 10시인 수와 60/min을 구부리는 비율을 통하여 이동됩니다.
기록 과시 당 4는 뒤로 또는 앞으로 한 움직임입니다.
순환부 연성 케이블과 견본은 5시 과시 뒤에 진동식 부재에서 90만큼' 회전됩니다 ; 평면 가요성 케이블과 견본은 단지 관리인들의 감원을 포함하여 비행기에 직각을 이루는 방향으로 만곡됩니다.
구부리기 시험 동안, 있을 것입니다
- 경향의 어떤 중단,
- 관리인들 사이의 어떤 단락 회로.
기록 단락 당 5는 연성 케이블의 관리인들 사이에 있습니다
경향이 a를 이루면 발생한 것으로 간주됩니다
가치는 부속물의 2회 테스트 전류와 동등합니다.
검사 뒤에, 경비대는 있다해도 신체에서 분리되지 않을 것이고 연성 케이블의 단열재가 찰과상 또는 웨어의 어떤 신호도 보이지 않을 것입니다 ; 관리인들의 깨진 가닥은 된 액세스이블기까지 단열재를 관통하지 않을 것입니다.

제품 소개 :

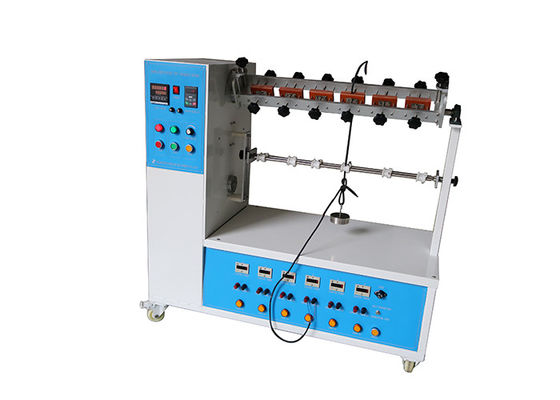

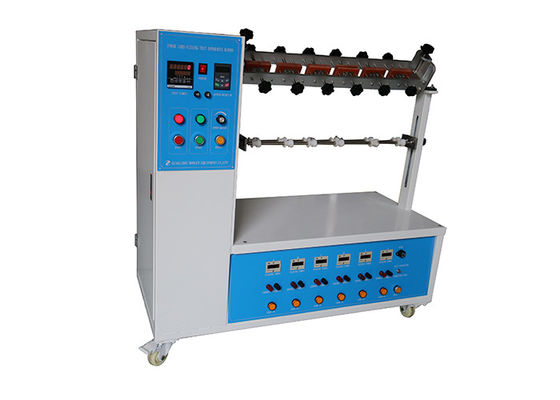

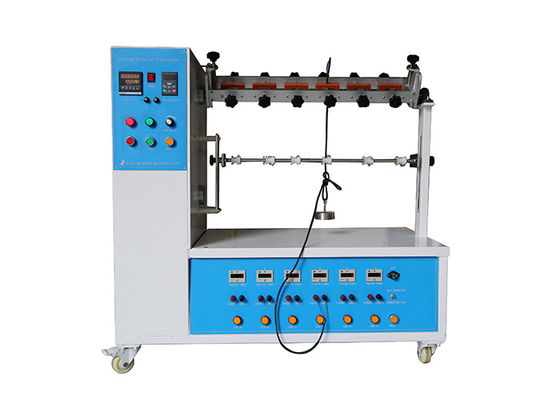

플러그 코드 유연성 시험 기구는 가전과 비슷한 전기 제품 (전동 공구) 비 레위레이블 플러그의 전원 코드 동안 굽힘 시험을 처리하는데 사용되는 IEC 60884-1 형태 21을 위한 표준 요구 사항에따르면 설계되고 제조됩니다.

장치는 미리 설정된 테스트 시간 (최고 999999까지) 일 수 있습니다, 그것이 시험을 수행하고 계산할 수 있습니다 다수의 시험의 자동적으로. 테스트 시간이 사전 설정값까지 오르늘 때, 시스템은 자동적으로 차단할 것이고 완성 신호가 울립니다. 일단 시험 기구가 외부 부하에 연결되면, 그것은 하중과 시험을 처리하는데 사용될 수 있습니다.                                              플러그 소켓 테스터

표준 : IEC 60884-1 2013 조항 23.4와 형태 21, UL817, VDE0620

애플리케이션 : 이 장치는 있고 시험을 위해 (단말기) 비 -레위레이블 플러그의 플렉싱 특성과 비 -레위레이블 포터블 콘센트를 사용했고 전원 케이블과 재킷의 피로 강도를 확인합니다.

테스트 샘플 : 비 -레위레이블 플러그와 비 -레위레이블 가지고 다닐 수 있는 콘센트

특징 : 속도 감속화 모터는 왕복 운동을 하기 위해 크랭크 슬라이딩 블록 구조를 제어하고, 좌우로 과시 각이 수동식 저울계에 의해 조정되고, 각 자동적인 조정 터치 스크린 모델이 맞춤화될 수 있습니다.

테스터는 사전 설정 테스트 시간이 완성했을 때 자동 차단을 바랍니다.

매개 변수 :

1. 전원 공급기 : AC220V 50Hz
2. 과시 각 : 45', 60', 또는 90'을 위한 양쪽 위의 스위블 앵글. 조정할 수 있습니다
3. 과시 비율 : 10~60rpm (주파수 변환), 채무 불이행 60 번 /min
4. 중량 : 20N, 각각 10N. 6 (UL 113g와 284g 중량이 맞춤화될 수 있습니다)
5. 실험소 : 클램프 장치의 6개 세트로, 6개 스테이션
6. 테스트 시간 : 일반적 반대, 6개별적 반대. 0~999999 사전 설정
7. 역학 이론 : 감소 톱니바퀴 통 위의 크랭크 블록은 왕복 동작을 하기 위해 전동기에 의해 가동됩니다.
8. 코드 깨진 지표 : Φ25 빨간 표시하는 빛
