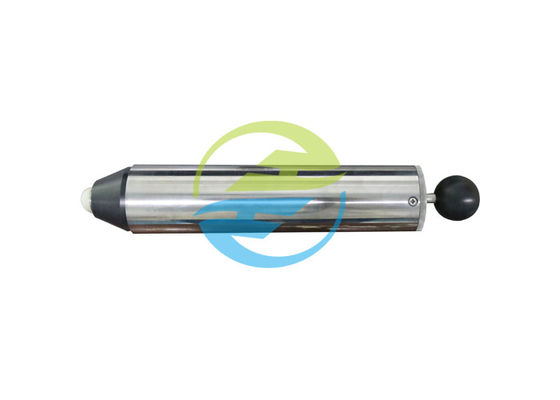

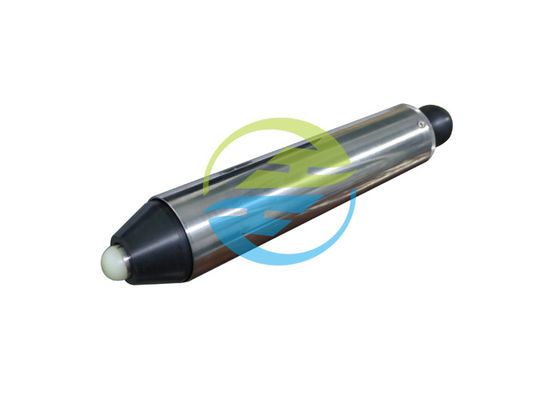

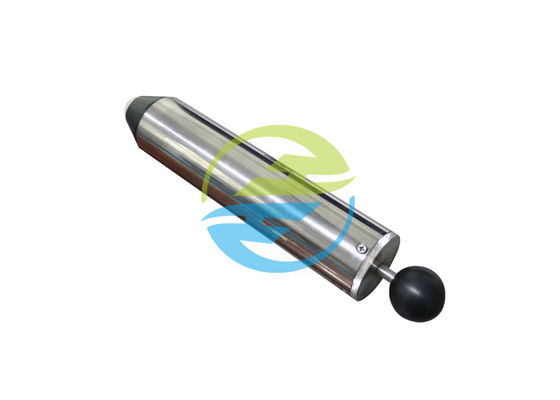

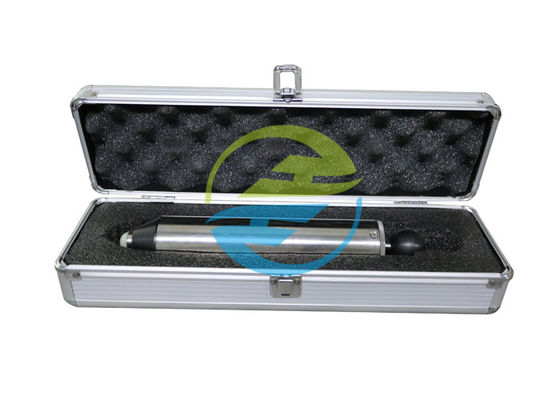

IEC 60068-2-75 충격시험기 - 1J 봄은 임팩트 해머를 운영했습니다

IEC 60068-2-75 충격시험기 - 1J 봄은 임팩트 해머를 운영했습니다

용수철 망치 시험 기구의 예
수치 E.1은 1 Ｊ를 초과하지 못하는 에너지부를 위해, 조항 5에 따른 용수철 망치 시험 기구의 사례를 보여줍니다. 다량의 본체 조립체는 1250 Ｇ ± 10 Ｇ입니다. 햄머 헤드는 그것의 끝부터 현저한 요소가 석방의 순간에 있는 때인 영향 (콘 절단의 비행기)의 비행기까지 거리가 테이블 E.1에서 스프링 압착을 위해 보여진 가치를 대략 가지고 있는 이와 같은 방식으로 해머축에 고정됩니다 .                     충격시험기

콘은 가지고 있고 많은 석방 턱이 현저한 요소를 공개하는 것의 순간에 있는 엔에 그것이 대략 5의 힘을 행사하도록 대략 60 Ｇ와 원뿔 스프링은 있습니다. 석방 턱을 부착부에 보존하기 위해 그들이 충분한 압력을 단지 발휘하도록 이탈 장치 봄은 조정됩니다.                                                                                          충격시험기
장치는 배포 턱이 해머축에서 홈과 맞물릴 때까지 콕킹 노브를 뒤로 당김으로써 위로 젖혀집니다. 시험 기구의 릴리스 콘은 견본의 표면과 직각인 견본에 대한 지정된 위치에 반대하여 추진됩니다. 콘이 그것이 릴리스 bar와 접촉할 때까지 장치의 신체와 관련하여 돌아가도록 압력은 천천히 증가되며, 그것이 이탈 장치를 운영하고 망치가 견본을 강타할 수 있게 허락하기 위해 그리고 나서 움직입니다.

                                                                           충격시험기

표준 : IEC 60068-2-63과 IEC 60068-2-75 테스트 에하비, IEC 60335-1, IEC 60598-1, IEC 60950과 IEC 60065

애플리케이션 : 이 장치는 가정 또는 유사 목적을 위해 외피, 작동 아암, 핸들, 노브, 표시기등과 전기 제품의 음영에 대한 임팩트 저항을 시험하고,에게 제품의 안전 성능과 강도를 검증합니다 의도됩니다.

테스트 샘플 : 샐, 작동 아암, 핸들, 노브, 표시기등과 음영

특징 :

1. 임팩트 해머는 3개 부분으로 구성됩니다 :

A. 샐. 이러한 일환위에 고정된 주택과 충격 요소 가이드와 이탈 장치와 일환을 포함합니다.

비. 충격 요소. 망치, 망치 열과 점화 핸들을 포함하여.

Ｃ. 릴리스 콘.

2. 작업 원칙

망치는 맹세코 충격 에너지와 충격 요소의 움직임을 발생시킵니다. 작동 핸들, 풀린 집게발을 당기는 것 충격 요소 릴리즈 포인트에서 멈출 때, 해머 스프링은 눌러집니다, 압축 양이 다를 때, 봄은 다른 에너지를 공개할 것입니다. 멀티 에너지 임팩트 해머를 위해 상응하는 충격 에너지를 선택하기 위해 끝 카버를 회전시키세요. 충격 에너지는 배달 전에 보정 시설에 눈금 보정되었습니다.                              충격시험기

매개 변수 :
