| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | Calibration certificate (cost additional) |
| 모델 번호: | HX9804 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 합판 |
| 배달 시간: | 30 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 10개 세트 |
| 상품 이름: | 굴대 시험 장치 | 중량: | 50N*3개 |
|---|---|---|---|
| 최대 순시 전류치: | 10°와 230°의 위치 | 보증: | 1년이요 |
| 표준: | IEC60065, IEC60950 | 맨드릴 길이: | 100 밀리미터 |
| 힘: | 100N, 150N | 테스트 샘플: | 비분리형 박판재 |
| 하이 라이트: | 항목 8.21 맨드릴 테스트 장치,IEC 60065 맨드릴 테스트 장치,230° 회전 각도 맨드릴 테스트 장치 |
||

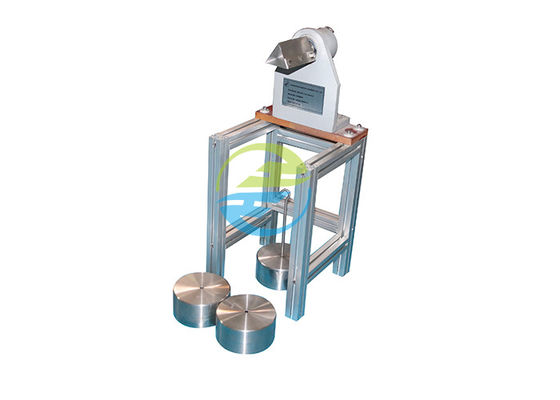

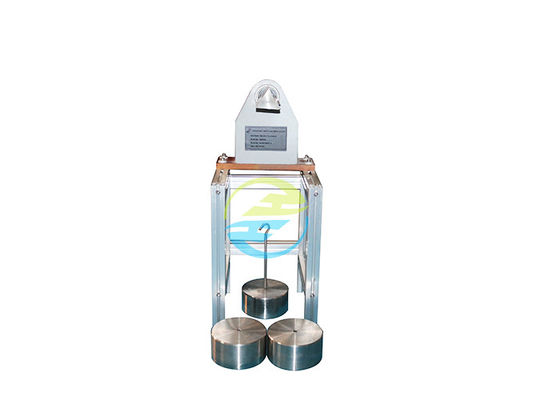

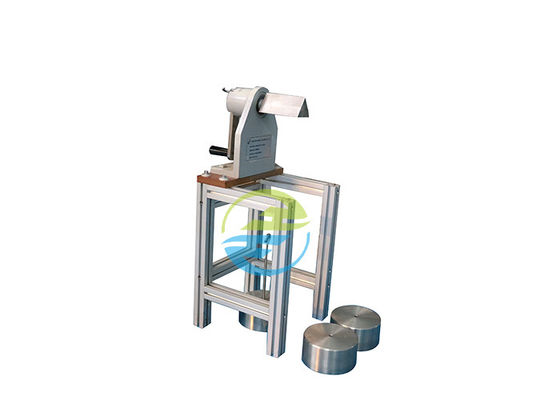

IEC60065 항목 8.21 맨드릴 테스트 장치, 10° 및 230° 회전 각도
IEC60065:2014 조항 8.21
8.21 분리할 수 없는 얇은 시트 재료는 IEC 61558-1:2009의 26.3 또는 다음을 준수해야 합니다.
강화 절연을 형성하는 분리할 수 없는 얇은 시트 재료의 3개 이상의 층으로 구성된 각각의 개별 샘플인 3개의 테스트 샘플이 사용됩니다.한 번에 하나의 샘플을 그림 15와 같이 테스트 고정구(그림 14)의 맨드릴에 고정합니다.
샘플의 자유단에 150N ± 10N의 하향력을 가합니다(그림 16 참조).
적절한 클램핑 장치를 사용합니다.맨드릴은 저크 없이 손으로 회전됩니다.
– 초기 위치(그림 15)에서 최종 위치(그림 16)까지 그리고 뒤로;
- 위와 같이 두 번째로;
– 초기 위치에서 최종 위치까지.
샘플이 맨드릴이나 클램핑 장치에 고정되어 있는 회전 중에 파손되는 경우, 이는 실패로 간주되지 않으며 새로운 샘플에 대해 테스트를 반복합니다.샘플이 다른 위치에서 깨지면 테스트가 실패한 것입니다.
이 사전 조정 후, 두께 0.035 mm ± 0,005 mm, 길이 200 mm 이상인 금속 호일 시트를 맨드릴의 각 측면에 매달아 샘플 표면을 따라 놓습니다(그림 16 참조).시료와 접촉하는 호일의 표면은 전도성이어야 하며 산화되거나 절연되지 않아야 합니다.포일은 가장자리가 샘플 가장자리에서 18mm 이상 떨어지도록 위치를 지정합니다(그림 17 참조).그런 다음 호일은 적절한 클램핑 장치를 사용하여 양쪽 끝에 하나씩 두 개의 동일한 무게로 조입니다.
맨드릴이 최종 위치에 있는 동안, 그리고 최종 위치 결정 후 60초 이내에 아래 규정에 따라 맨드릴과 금속 호일 사이에 절연 내력 테스트가 적용됩니다.
10.4.2, 강화 절연에 대해 표 5에 명시된 값의 1.5배인 시험 전압을 사용하지만 5kV 이상이어야 합니다.
전체 테스트 절차는 다른 두 샘플에 대해 반복됩니다.
기준:IEC60065:2014 항목 8.21, 그림 14~16, IEC60950에 따라 확인
애플리케이션:비분리형 박막 재료에 대한 절연 손상 방지 강도 검증.
테스트 샘플:분리되지 않는 얇은 층 재료.
특징:10°및 230°의 위치는 기계적 한계로 설정되어 테스트 각도의 정확도를 보장할 뿐만 아니라 간단한 작동 방법을 달성합니다.너무 큰 당기는 힘으로 인해 포인트가 손상된 경우 매달린 링으로 무게.
매개변수:
1, 50N*3pcs의 무게는 100N 및 150N 테스트를 달성하기 위해 결합될 수 있습니다.
2, 테스트 횟수: 3회.
3, 내전압 테스터(옵션).
| 테스트 대상 | 오디오 비디오 기기의 분리되지 않는 얇은 시트 |
| 참조 표준 | IEC 60950-1, IEC 61558-1 |
| 시험 | 맨드릴 테스트 |
| 역 | 1 |
| 가중치 | 50N * 3개 |
| 테스트 맨드릴 | 팁이 있는 삼각형 막대 |
| 회전 각도 | 230° |
| 테스트 시간 | 3번 |
| 치수 | 240mmx 240mmx 600mm |
| 선택 과목 | 내전압 테스터 |
