| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | Calibration Certificate(cost additional) |
| 모델 번호: | HDX1302 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiatable |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 15 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 10개 세트 |
| 표준: | IEC60245-2, IEC60065 | 부하 전류: | 0-25A |
|---|---|---|---|
| 전압 로딩: | 0-400V | 실험 속도: | 0.33m/S |
| 테스트 타격: | 1000±20mm | 적당한 핵심: | 2-18 |
| 이름: | 탄력적 선로 시험 장치 | 보증: | 1년이요 |
| 하이 라이트: | 1000m 탄력적 선로 시험 장치를 스트로우크하세요,400V 탄력적 선로 시험 장치,0.33m/S 선로 시험 장치 |
||
0-400V 전압 로딩, 타격 1000m 탄력적 선로 시험 장치를 시험합니다
표준 종목 :
본 시험은 형태 1에 나타난 장치에 의하여 실행될 것입니다 . 이 장치는 캐리어 Ｃ, 캐리어를 위한 구동 시스템과 시험될 케이블의 각각 샘플을 위한 4대 도르래로 구성됩니다. Ｃ 지원 2가 동일 직경의 인고 비를 도르래로 움직이는 캐리어. 장치의 각각 끝에, 2 고정 도르래는 있을 수 있고 도르래로부터의 다른 지름의와 비, 그러나 모두 네 도르래가 너무 정돈되어서 샘플이 그들 사이에 수평선상입니다. 회사는 움직임의 방향의 각각 역전 현상 사이에 0,33 초당 미터의 대략 정속 제어에 1 Ｍ의 거리에 걸쳐 사이클 (앞쪽이고 후방 이동)을 만듭니다. 선로 시험 장치
도르래는 금속으로 만들어질 것이고, 원형 바줄을 위한 반원 자형 홈과 플랫 케이블을 위한 편평 홈을 가지고 있습니다. 당기기가 캐리어가 떠나고 있는 중량까지 항상 적용되도록 구속하는 클램프 Ｄ 고쳐질 것입니다. 다른 클램프가 그것의 지원에 기초를 두고 있고 있을 반면에, 한 구속으로부터의 거리가 그것의 지원을 고정시킵니다 5 센티미터 최대의.
그것이 원 디렉션에서부터 또 다른 것까지 역으로 돌려질 때 구동 시스템은 캐리어가 매끄럽게 돌도록 있을 것이고 없이 갑자기 움직입니다.
연성 케이블 약 5 Ｍ 장기간의 샘플은 수치 1, 무게로 가득찬 각각 끝 인간에 나타난 바와 같이, 도르래 위에서 뻗칠 것입니다. 와 비가 테이블 1에서 주어지는 도르래의 이 몸무게와 지름의 집단 . 선로 시험 장치
표준 형태 :
표준 :IEC60245-1 충돌은 450/750 V-부분 1까지 케이블스-레이티드 전압을 격리했습니다 :일반적 requirements,IEC60245-2 조항 3.1 형태 1 충돌은 450/750 V-부분 2까지 케이블스-레이티드 전압을 격리했습니다 : 검사 방법.
애플리케이션 :그것은 완료된 연성 케이블의 의학적 장점을 확인해서 사용됩니다. 본 시험은 4mm2보다 더 큰 공칭 자름면의 핵심과 연성 케이블과 2 동심원성 층 이상에서 위로 놓인 18 핵심 이상을 가지고 있는 케이블에 적용되지 않습니다.
테스트 샘플 :완료된 연성 케이블. 선로 시험 장치
매개 변수 :
| 전원 공급기 | AC 220V/ 50HZ |
| 핵심의 현재 로딩 | 0-25A |
| 전압 로딩 | 0-400V |
| 실험 속도 | 0.33m/S |
| 테스트중인 거리 | 1000±20mm |
| 적당한 핵심 | 2-18 선로 시험 장치 |
| 공칭 자름면 | 0.2~4mm2 |
| 도르래의 지름 | 선택적인 60,80,120,160,200 밀리미터 (고객 : 표준은 3 PC를 설비했습니다) |
| 합체된 중량 | 0.5 킬로그램, 1 킬로그램, 1.5 킬로그램, 2 킬로그램, 2.5 킬로그램, 3 킬로그램, 3.5 킬로그램, 4 킬로그램, 6 킬로그램, 7.5 킬로그램, 8 킬로그램 |
| 고장 검사 | 전류 중단, 관리인들 사이의 단락 회로, 실험과 도르래 사이의 단락 회로. |

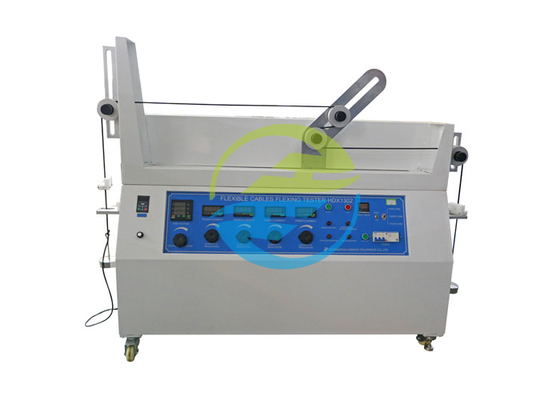

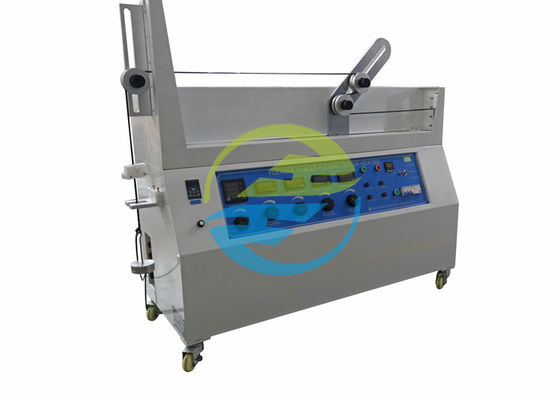

참고를 위한 사진 :
