제품 상세 정보:
결제 및 배송 조건:
|
시기를 정하는 장치: | 9999X0.1s | 연소 각: | 45° (테스트) 또는 수직을 기우십시오 |
---|---|---|---|
화염의 고도: | 조정가능한 12±1mm | 기준에 따릅니다: | IEC60695-11-5, IEC60335-1 |
하이 라이트: | IEC 시험 장비,iec 검사자 |

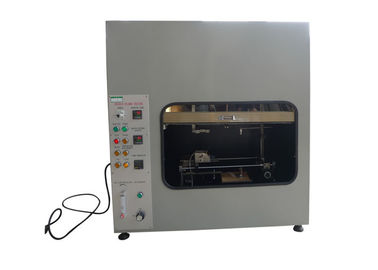

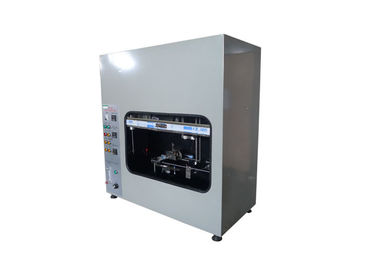

IEC60695-11-5 바늘 화염 시험 기구
상품 정보:
바늘 화염 검사자는 45°and의 천사를 가진 경사가 부탄 가스를 그것을 제공하는 Ф0.9mm 바늘 모양 가열기로 이루어져 있습니다. 결함 상태 때문에 일으키는 원인이 된 장비 안쪽에 flammule가 있을 때 장비의 화재의 원인이 되는 것은 견본이 또는 연소 시간 및 길이 발화될 수 있다는 것을 곁에 사정됩니다. 이 검사자는 IEC60695-11-5, IEC60335-1의 표준 필요조건에 따릅니다.
바늘 화염 검사자는 조명 기구의 연구를 위해 적당합니다, 생산과 질 실험 기관, 낮 전압 기구, 가정용 전기 제품, 공작 기계 전기 기구, 전기 기계, 전기 공구, 전자 기기, 전기 공학 계기, 전기 연결관, 전기와 전자 장비 및 다른 성분. 또한 단열재를 위해 적당하, 플라스틱 또는 다른 단단한 연소 물자 공업을 설계하.
(터치스크린 NF-2를 위해 선택) 모형 명세와 기술적인 모수:
매개변수 모형 |
NF-1 |
일 전압 |
220V/50Hz |
시기를 정하는 장치 |
9999X0.1S |
연소기 |
안 boreφ0.5mm ± 0.1mm, OD ≤φ0.9mm, L ≥ 35mm의 스테인리스 |
연소 각 |
(화염의 고도를 조정하십시오 경우의) 경사 45° (테스트) 또는 수직 |
화염의 고도 |
조정가능한 12±1mm (화염 고도 계기에) |
가스 종류 |
95% butagas (병에 넣어진 등불용 가스를 이용할 수 있습니다) |
온도 시험의 범위 |
0~1000℃ |
화염 데우는 필요조건 |
100°to 700°에서, 23.5S±1S 내의 표준 가치를 위한 시간 |
온도 열전대 |
φ0.5 기갑 니켈 크롬/니켈 알루미늄 철사 K 열전대 |
작업장 |
0.5 입방체, staunless 강철 케이스, 까만 yogon 배경, (customizable0.75 입방체, 1cube) |
테스트 과정 |
시험 절차 자동 통제, 독립적인 공기 초안 |
양 크기 조정 |
유량계 조정 |
기준에 따릅니다 |
GB4706.1-2005, GB5169.5-2008, IEC60695-11-5, IEC60335-1 |
다음을 포함합니다:
티슈 페이퍼의 스트로부스소나무 보드 테스트 그리고 5 장
화염 고도 계기
소모품:
스트로부스소나무 보드 테스트와 티슈 페이퍼
열전대 유형 K와 구리 구획
범위:
IEC 60695의 이 부분은 바늘 화염 결함 상태에서 유래할지도 모르다 작은 화염의 가장 기술에 의하여 화재의 원인이 되는 것을 사정하기 위하여 효력을 가장하도록 시험을, 지정합니다.
그것은 전기 공학 장비, 그것의 국부결합 및 성분과 단단한 전기 단열재 또는 다른 가연성 물자에 적용 가능합니다.
그것의 간행물의 준비에 있는 기본적인 안전 간행물을 사용하는 기술 위원회의 책임의 한개는 적용 가능한, 어디든지 입니다.
시험의 일반 묘사:
, 무시한 조건 하에서, 시험 화염이 부속의 점화를 일으키는 원인이 되지 않거나, 시험 화염에 의해 발화된 가연성 부분에는 시험 견본에서 떨어지는 화염 또는 연소 또는 빛을내 입자에 의해 퍼지는 불 없이 점화의 한정된 내구 또는 점화의 한정된 넓이가, 있다는 것을 결정하기 위하여 수행됩니다.
이 시험은 다른 발화한 성분에서 발생할지도 모릅니다와 같은 작은 화염의 시험 견본에 대한 효력을 결정하고 관련된 제품 명세서는 합격을 위해 화염 신청의 내구 및 표준을 지정할 것입니다.
시험 기구의 묘사

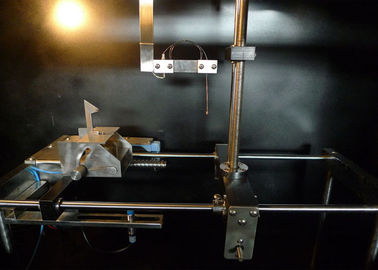

가열기:
시험 화염을 생성하는 가열기는 0.5mm±0.1mm의 구멍 및 0.9mm를 초과하지 않는 외부 직경으로 관으로 적어도 35 mm 이루어져 있을 것입니다.
가열기는 적어도 95%의 순수성이 있는 부탄 또는 프로판 가스로 공급됩니다. 가열기 관에 승인된 아무 공기도 없을 것입니다.
화염:
수직 위치에 있는 가열기의 축선으로, 가스 공급은 어두운 배경에 대하여 정복된 빛에서 전망될 때 화염의 길이가 12 mm±1 mm이다 그래야 조정됩니다, (숫자 1a를 보십시오). 화염은 부록.a에서 선발된 기구 및 절차를 사용하여 확인될 것입니다. 온도를 위한 시험 시간은 100℃±5℃에서 700℃±3℃에 증가하는 23.5s±1.0s일 것입니다.
