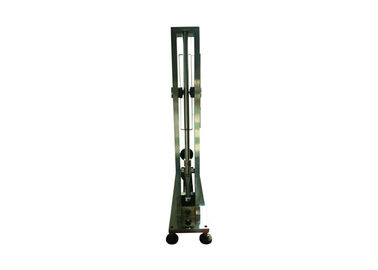

실험실을 위한 IEC60068-2-75 봄 망치 구경측정 기구

봄 망치 구경측정 기구를 위한 구경측정 장치


제품 세부사항:
IEC60068-2-75에서 보인 필요조건으로, 이 구경측정 장치는 봄 망치의 충격 에너지를 시험하기 위하여 사용됩니다. 실험실을 위한 특별한 장비입니다.

측정하기 봄 망치의 제안하기 에너지를 위해 직접 측정하기 것은 어렵기 때문에, 이 장치의 구경측정 원리는 진자와 하락 고도의 질량에 의해 산출되는 에너지를 비교해서 입니다.

이 장치의 고해상 기능은 0.01J입니다. 장치의 정밀도 그리고 안정성을 개량하기 위하여 그래야 방출 기계장치는 디자인에서 개량됩니다, 봄 망치 빌림, 진자 막대 및 항공 우주 방위가 수입되는 좋은 품질 강철로 만들 때 최대 시험에 진동 영향을 감소시킬 수 있습니다.

이 장치의 고해상 기능은 0.01J입니다. 장치의 정밀도 그리고 안정성을 개량하기 위하여 그래야 방출 기계장치는 디자인에서 개량됩니다, 봄 망치 빌림, 진자 막대 및 항공 우주 방위가 수입되는 좋은 품질 강철로 만들 때 최대 시험에 진동 영향을 감소시킬 수 있습니다.


기술적인 모수:


봄 망치의 구경측정을 위한 절차:

구경측정의 B.1 원리

이 구경측정 절차의 원리는 가을의 그것의 질량 그리고 고도에서 산출된 진자의 에너지에, 직접 측정하기 어려운 봄 망치에 의해 제공된 에너지를 비교하기 위한 것입니다.

구경측정 장치의 B.2 건축

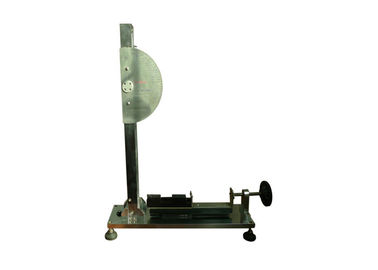

조립된 구경측정 장치는 숫자 B.1에서 보입니다. 구조은 그렇다 하고, 주요 부속은 방위 “a”, 끌기 포인터 “b”, 진자 “c”, 방출 기초 “d” 및 방출 장치 “e”입니다.

구경측정 장치의 주요 부속은 숫자 B.2에서 보인 진자 “c”입니다. 이 진자의 저급에 강철 봄 숫자 B.3에서 보인 세부사항을 가진 고쳐집니다. 봄은 봄 강철의 고쳐져, 특별한 대우를 없고, 진자 “c”에 엄밀하게 요구하.

숫자 B.4는 몇몇 부속을 대규모로 보여줍니다

주목해야 한다 이번 봄은과 동등한 에너지 가치 1개 미만 J.를 위한 도표 1에서 정의된대로 특성이 있는 측정 봄 망치를 위해 디자인됩니다. 2 J를 위해 정의되는 것과 같이 특성이 있는 측정 봄 망치를 위해, 측정 장치의 진자의 봄은 다른 디자인의 일 필요가 있을 것입니다.

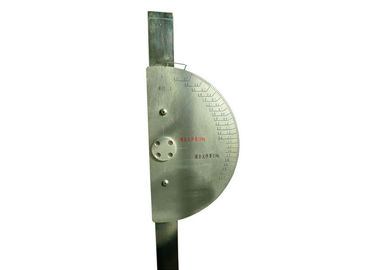

포인터의 적당한 마찰 특성을 얻기 위하여는, 두꺼운 길쌈된 피복의 조각은 방위의 금속 표면, 구부려지는 피아노선 사이에서 작은 힘이 피복에 대하여 발휘되다 그런 방법으로 둡니다.

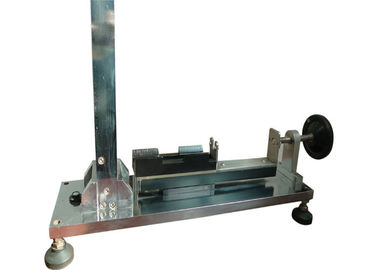

방출 장치가 구경측정 장치의 구경측정 도중 제거되기 때문에, 방출 장치는 나사에 의하여 방출 기초에 고쳐집니다.

구경측정 장치의 구경측정의 B.3 방법

구경측정 장치의 구경측정은 숫자 B.5에서 보이는 것처럼 봄 망치에게서, 가지고 간 구경측정 현저한 성분 “g”을 이용하여 초래됩니다. 구경측정의 앞에, 방출 장치는 구경측정 장치에서 제거됩니다.

구경측정 현저한 성분은 수평면에서 놓인 중단 점, 진자와 구경측정 현저한 성분 사이 접촉 적 관점의 위 2000 mm에서 4개의 리넨 실 “h”에 의해 나중이 그것의 나머지 위치에 있을 때 중단됩니다. 구경측정 현저한 성분은 진자에 대하여 진동하는 것이 허용되고 동적인 조건 하에서 접촉 적 관점은 나머지 위치에 있는 접촉 적 관점의 밑에, “k”를, 일 것입니다 1개 이상 mm 가르킵니다. 중단 점은 두 접촉점 전부 사이 다름과 동등한 거리에 그 때 올려집니다.
