제품 상세 정보:
결제 및 배송 조건:
|
| 표준: | IEC60335-1 | 무게를 당기십시오: | 20N*2, 30N*2 |
|---|---|---|---|
| 토크 무게: | 5N*1, 12.5N*1, 17.5N*1 | 토크: | 0.1Nm, 0.25Nm, 0.35Nm |
| 긴장 빈도: | 1 times/s | 토크 시간: | 0.01S~99 시간 99 분 |
| 하이 라이트: | 휴대용 기구 시험 장비,휴대용 기구 검사자 |
||

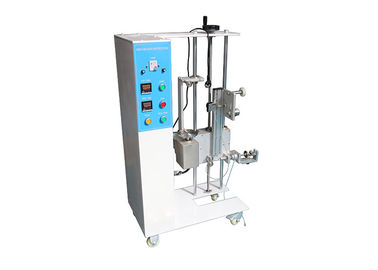

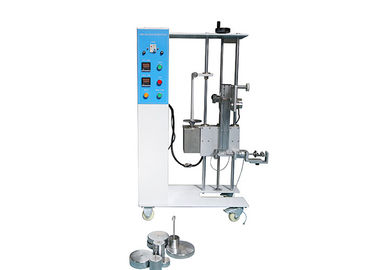

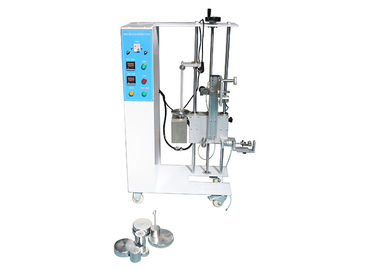

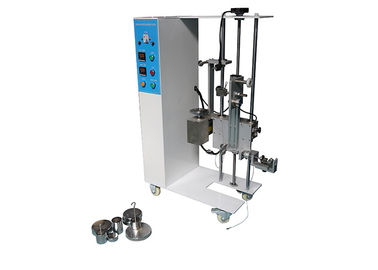

코드 앵커리지 긴장과 시험 장비 HJ0609를 뒤틀기
상품 정보:
시험 기구는 IEC60335-1에 따릅니다: 25.15. 그것은 전원으로 인 기구, 및 영구히 조정 배선 및 다른 가정용 전기 제품의 죄는 장치가 안전하 는지 검사하는 의료 기기에 연결된 예정된 가동 가능한 코드의 끝 2개의 예심에 전원 긴장 및 토크를 시험하기 위하여 이용됩니다.
공급 코드로, 그리고 영구히 가동 가능한 코드에 의해 조정 배선에 연결되기 위하여 예정된 기구에는 제공된, 기구에는 코드 묘박지가 있을 것입니다. 코드 묘박지는 긴장에서 지휘자를, 맨끝에 뒤틀기를 포함하여 구호하고 마포에서 지휘자의 절연제를 보호할 것입니다.
표는 코드 묘박지 다른 적당한 점에서 대략 20 mm의 거리에 코드에 안으로 보이는 잡아당기기 힘을 따르는 테이블을 복종되는 동안, 합니다.
코드는, 그 때 지정된 힘을 가진 가장 형편이 나쁜 방향에 있는 1개의 s를 위해 급히 당기기 없이 당겨집니다. 시험은 25배 실행됩니다.
코드는, 않는 한 자동적인 코드 권선에, 기구에 되도록 근접하여 적용되는 토크를 그 때 복종됩니다. 토크는 다음에 나오는 테이블에서 지정되고 1 min. 동안 적용됩니다.
시험 도중, 코드는 손상되지 않으며 맨끝에 평가할 수 있는 긴장을 보여줄 것입니다. 잡아당기기 힘은 재적용되고 코드는 2개 mm로 경도로 전치되지 않을 것입니다.
기술적인 모수:
| 전력 공급 | AC230V, 50HZ |
| 힘 무게를 당기십시오 | 20N*2, 30N*2 (30N, 60N, 80N, 100N는의 당기는 힘은 달성될 수 있습니다) |
| 토크 무게 | 5N*1, 12.5N*1, 17.5N*1 (토크 힘 0.1Nm, 0.25Nm, 0.35Nm는 달성될 수 있습니다) |
| 시간을 시험하십시오 | 0~9999는 (선택할 수 있는), 기본적으로 25배 입니다 |
| 힘 빈도를 당기십시오 | 1 times/s |
| 토크암 | 20mm |
| 토크 시간 | 0.01S-99 시간 99 분 |
| 죔쇠 | 방위에 의하여 어울리는 잡아당기기 둘 다 힘과 토크를 위한 결합한 죔쇠는, 토크 시험을 가공할 때 마찰을 감소시킬 수 있습니다 |
테이블 – 힘과 토크를 당기십시오.
|
기구 (kg)의 질량 |
힘 (n)를 당기십시오 |
토크를 주십시오 (Nm) |
|
≤1 |
30 |
0.1 |
|
> 1과 ≤4 |
60 |
0.25 |
|
> 4 |
100 |
0.35 |
시험 절차:
1. “시작” 단추를 누르십시오, 잡아당기기 힘 테스트는 미리 설치 시험 시간에 도달한 후에, 토크 무게 자동적으로 풀어 놓일 것입니다 시작되고, 그 때 토크 테스트는 시작됩니다. 그것이 미리 설치 강선전도 시간에 도달한 후에, 수동으로 토크 역도하십시오, 그 후에 잡아당기기 힘 및 토크 테스트는 완료됩니다.
2. 표 밖으로 측정하십시오와 코드 묘박지 사이 거리를, 거리는 시험 후에 20mm를입니다 떠나 길이 감합니다.
3. 과정이 시작하기 전에 다음 시험, 리셋 단추를 눌러야 할 경우 시험, 또는 시험 장치는 작동하지 않을 것입니다.
