| 수를 세기의 범위: | 1~9999 ((15 분) 기본적으로 150배 입니다 | 테스트의 비율: | (10±2) r/min |
|---|---|---|---|
| 무게: | 300g/400g/700g/900g/1400g/2000g*1 | 선회의 직경: | 75mm |
| 하이 라이트: | 장력 강도 시험 장비,실험실 실험 장비 |
||

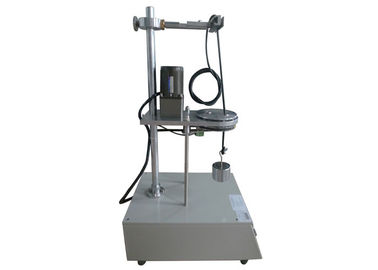

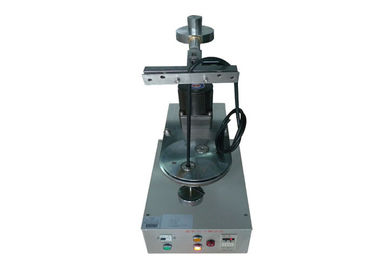

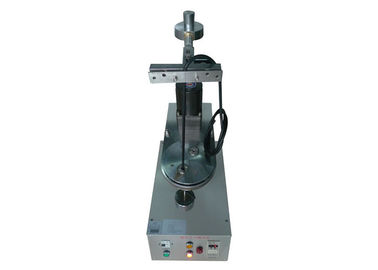

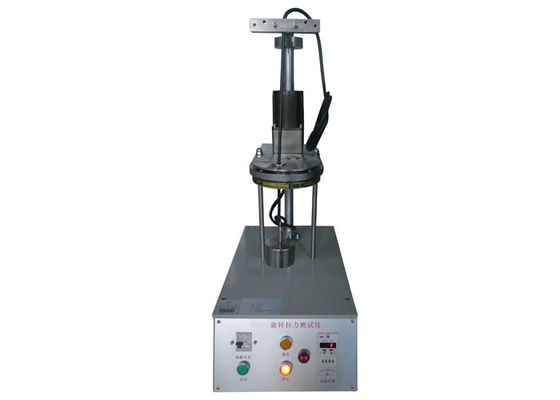

장력 시험 죄는 장치, IEC60884-1 숫자 11 죄는 장치 실험실 테스트 기계
신청:
나사 죄기를 가진 맨끝은 이렇게 디자인되고 지휘자에 과도한 손상 없이 지휘자를 죈다는 것을 건설할 것입니다.
기구는 손상 검사의 기구입니다. 맨끝은 검사자 두고, 가장 작은 것을 가진 기준 및 그 후에 기준에 따라 토크로 바짝 죄지는 가장 큰 명목상 단면적, 죄는 나사못 또는 견과로 엄밀하고, 단단하고, 첫째로 좌초시킨 그리고/또는 가동 가능한 지휘자와 시험 기구에서 맞습니다.
시험 지휘자의 길이는 기준에서 지정된 고도 (h) 보다는 더 길 것입니다 75 mm.
지휘자의 끝은 기준에서 주어지는 것과 같이 장비의 밑에 고도 (h)에 있던 판에 있는 적합한 투관을 통해서 통과됩니다. 투관은 수평면에서 그것의 중앙선이 75 mm 직경의 원형을 기술하다 그런, 수평면에 있는 죄는 단위의 센터에 동심 있습니다; 플래튼은 그 때의 비율로 자전합니다 (10 ± 2) r/min.
죄는 단위의 입과 투관의 위 표면 사이 거리는 기준에서 지정된 고도의 ±15 mm 안에 있을 것입니다. 투관은 격리한 지휘자의 연결, 뒤틀거나, 교체를 방지하기 위하여 기름을 바를지도 모릅니다.
기준에서 명기된 것과 같이 질량은 지휘자의 끝에서 중단됩니다. 시험의 내구는 대략 15 min.입니다. 시험 도중, 지휘자는 죄는 단위의 가까이에 죄는 단위도 아니다 틈의 가만히 가지 않을 것입니다 아니, 도 아니다 지휘자는 그것을 더 사용에 부적당할 것이다 만들기 위하여 손상될 것입니다.
기술적인 모수:
전력 공급: 220V 50Hz 또는 115V 60Hz
수를 세기의 범위: 1~9999 ((15 분) 기본적으로 150배 입니다.
테스트의 비율: (10±2) r/min
무게: 300g/400g/700g/900g/1400g/2000g*1 (주문을 받아서 만들어질 수 있습니다)
선회의 직경: 75mm
투관 구멍 (mm)의 직경: 6.5, 9.5, 13,14.5 (그것은 주문을 받아서 만들어질 수 있습니다)
고도 (H) (mm): 260,280,300,320mm
기준에 따릅니다: IEC60884Figure11, VDE0620의 IEC60947.1 숫자 1
| 모형 | HC9903 | HC9903A | HC9903B (2개의 역) |
| 비율을 시험하십시오 | 10±2 RPM | 10±2 RPM | 9±1 RPM |
| 선회의 직경 | 75mm | 75mm | 76mm |
| 시간을 시험하십시오 | 0~9999 | 0~9999 | 0~9999 |
| 무게 | 0.3, 0.4, 0.7, 0.9, 1.4, 2kg | 0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5 10.4, 14, 15 16.8, 20, 22.7kg | 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8 11.4 13.6 18.2, 22.7, 27.2, 36.3, 45.4kg |
| 고도를 시험하십시오 | 260, 280, 300, 320mm | 250~500mm | 250~500mm |
| 깃봉 구멍의 직경 | 6.5, 9.5, 13, 14.5mm | 6.5~28.6mm의 12 PC | 6.5~28.6mm의 12 PC |
| 기준 | GB2099.1, GB16915.1 | GB13140.3 | UL486A-B, UL498 |
|
지휘자 (mm ²)의 명목상 단면적 |
투관 구멍 (mm)의 직경 |
고도 (mm) |
지휘자 (kg)를 위한 질량 |
|
0.5 |
6.5 |
260 |
0.3 |
|
0.75 |
6.5 |
260 |
0.4 |
|
1.0 |
6.5 |
260 |
0.4 |
|
1.5 |
6.5 |
260 |
0.4 |
|
2.5 |
9.5 |
280 |
0.7 |
|
4.0 |
9.5 |
280 |
0.9 |
|
6.0 |
9.5 |
280 |
1.4 |
|
10.0 |
9.5 |
280 |
2.0 |
|
16.0 |
13.0 |
300 |
2.9 |
|
25.0 |
13.0 |
300 |
4.5 |
|
35 |
14.5 |
320 |
6.8 |
|
1의 고도: ±15mm. 투관 구멍 직경이 충분히 크지 않은 경우에 2, 당신은 더 큰 것을 선택할 수 있습니다. |
|||
