IPX8 방수 진입 보호 시험 장비, 500L 저수 탱크에 대한 IEC 60529 IPX1

IPX8 방수 진입 보호 시험 장비, 500L 저수 탱크에 대한 IEC 60529 IPX1

  • IPX8 방수 진입 보호 시험 장비, 500L 저수 탱크에 대한 IEC 60529 IPX1
  • IPX8 방수 진입 보호 시험 장비, 500L 저수 탱크에 대한 IEC 60529 IPX1
  • IPX8 방수 진입 보호 시험 장비, 500L 저수 탱크에 대한 IEC 60529 IPX1
IPX8 방수 진입 보호 시험 장비, 500L 저수 탱크에 대한 IEC 60529 IPX1
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HongCe
인증: Third part calibration certificate(cost additional)
모델 번호: HH0820
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: Negotiatable
포장 세부 사항: 합판
배달 시간: 30 일로 일합니다
지불 조건: 전신환
공급 능력: 달 당 1개 세트
접촉
상세 제품 설명
IPX1~2 적하하는 개구: Φ0.4mm 거리 IPX1~2 홀: 20 밀리미터
IPX3~4 압력계: 0~0.25MPa IPX5~6 노즐 직경: 6.3 mm/12.5mm
저수 탱크 양: 500L 제어기: PLC
IPX7 거리 리프트: 0~1200mm IPX8 최대 한계 압력: 6개 바

IPX8 방수 진입 보호 시험 장비, 500L 저수 탱크에 대한 IEC 60529 IPX1



요즈음, 공장에 의해 제조된 제품이 여전히 야외 열악한 조건에서 안정적인 성능을 유지할 수 있는지 점점 더 많은 우리가 판단하기 위해 원칙을 가진 단지 방수 뒤에 시험이 할 수있는 때문에, 시험이 제품을 위해 매우 중요 링크인 야외에서 사용한 전자적 제품과 방수를 있습니다. 그러므로, IP 방수 성적 시험은 필수적 프로젝트입니다.
누에고치 건조기는 전자와 전공들, 램프, 전기 캐비넷, 전자 부품, 자동차, 운송, 외부장치와 기타의 분야에서 주로 제품의 외피 보호 그레이드 시험 (IP 방수 성적 시험)에 적용할 수 있습니다. 제품의 성능이 디자인, 개선, 확인과 제품의 송출 검사를 용이하게 하기 위해, 확인을 통하여 관련 규격을 위한 요구조건을 충족시키는지 판단하세요.            진입 보호 테스트



표준 :

구내 (IP 코드)과 조항 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8과 형태 3에 의해 제공된 IEC60529 보호도, 형태 4, 형태 5와 형태 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7과 IPX8, 표 3.



애플리케이션 :

그것은 나타낸 물의 진입에 대한 두번째 특성 숫자의 보호도를 시험하는데 사용됩니다. 진입 보호 시험 장비



특성

숫자

보호도

테스트

조건을 붙이고 봅니다

간결한 설명 정의
0 보호받지 못합니다 - -
1 수직적으로 물방울을 넘어뜨리는 것에서 보호받기 수직적으로 낙숫물은 어떤 유해 효과도 가지지 않을 것입니다 1 4.2.1
2 수직적으로에 반대하여 보호한 채 낙하수는 구내가 최고 1시 5분을 기울였을 때 떨어집니다'

수직적으로 낙숫물은 아니오 가지고 있을 것입니다

구내가 수직의 양측에 1시 5분까지 어떠한 각도에서도 경사진다는' 유해 효과

1 4.2.2
3 물을 뿌리는 것에 반대하여 보호됩니다 수직의 양측에 60까지 비스듬히 분사된' 물은 어떤 유해 효과도 가지지 않을 것입니다 1 4.2.3
4 물을 튀기는 것에 반대하여 보호됩니다 어떠한 방향으로부터 구내에 반대하여 튄 물은 어떤 유해 효과도 가지지 않을 것입니다 1 4.2.4
5 워터 제트류에 대해서 보호됩니다 어떠한 방향으로부터 구내에 반대하여 제트에서 계획된 물은 어떤 유해 효과도 가지지 않을 것입니다 1 4.2.5
6 강력한 워터 제트류에 대해서 보호됩니다 어떠한 방향으로부터 구내에 반대하여 강력한 제트에서 계획된 물은 어떤 유해 효과도 가지지 않을 것입니다 1 4.2.6
7 물에서 일시적 몰입의 효과에 대해서 보호됩니다 유해 효과를 일으키는 양에서 물의 진입은 구내가 일시적으로 압력과 시간의 표준화 조건 하에 물에 몰입할 때 가능합니다 1 4.2.7
8 물에서 연속적 담금의 효과에 대해서 보호됩니다

야기시키는 양에서 물의 진입

유해 효과는 구내가 제조와 사용자 사이에 동의할 것인지만 수 7을 위해 보다 더 심한 상태 하에 끊임없이 물에 몰입할 때 가능합니다

1 4.2.8
9

고압과 온도에 대해서 보호됩니다

워터 제트류

어떠한 방향으로부터 구내에 반대하여 고압과 고온에 계획된 물은 유해 효과를 가지지 않을 것입니다 1 4.2.9

표 3 - 나타낸 물에 대한 두번째 특성 숫자의 보호도

매개 변수 :

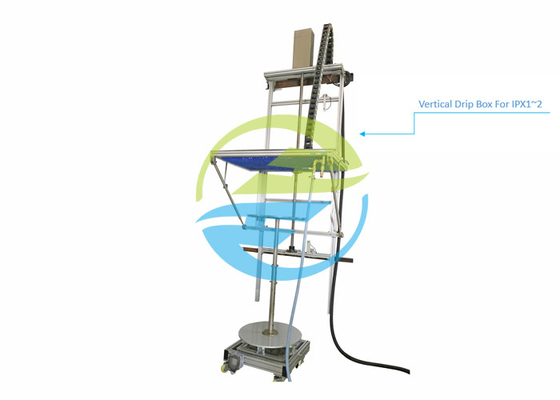

1. 수직적으로 물방울을 넘어뜨리는 것에서 보호받기
애플리케이션 IPX2 테스트인 IPX1을 수행하기 위해 적용됩니다.
우역 1000mmX600mm
탱크 소재 스테인레스 강
적하하는 개구 Φ0.4mm
홀 거리 20 밀리미터
강수량 흐름 1 밀리미터 / 민, 3 밀리미터 / 민, 사용자 세트는 (에러를 매개변수화합니다 : + 0.5 밀리미터 / 분).
물 드리핑 높이 200 밀리미터 (자동적으로 시험 장비에 의해 제어되세요)
테스트 시간 10Min, 필요에 따라 설정될 수 있습니다
배수작용 자동적으로 검사가 완료되는 후에 탱크 물을 비우기
본체 소재 산업적 알루미늄 합금
차원 (LxDxH) 1100X1200X2600mm
기계 구조 벽걸이용
공기 압축기 (포함되지 않는 옵션널) 조용한 공기 압축기
2. 물을 (발진관)을 분사하고 튀기는 것에 반대하여 보호됩니다
애플리케이션 IPX4 테스트인 IPX3을 수행하기 위해 적용됩니다.
상수도

포함 없는 수류 rate>10L/min±5% 깨끗한 물.

이 장치는 깨끗한 물 여과 단위를 갖추고 있습니다

발진관의 사이즈

R400, R600, R800 발진관이 딸려 있는 표준

(다른 사이즈 R200,R1000,R1200,R1400,R1600mm은 선택적이고), 스테인레스 강일 수 있습니다

물웅덩이 Φ0.4mm. 진입 보호 시험 장비
2 홀의 날끝각 IPX3 : 120' ; IPX4 : 180'
진자각 IPX3 : 120' ; IPX4 : 360'
라이닝 속도

IPX3 : 4s /는 (2×120을') 맞춥니다 ;

IPX4 : 12s /는 (2×360을') 맞춥니다 ;

수류 진자의 크기와 핀 구멍 (구멍 당 0.07 L/minX)의 수에 따라 설정될 수 있습니다
시험 시간 0.01S~99 시간 59 감독이 필요한 미성년자가 미리 설정될 수 있습니다
압력계 0~0.25MPa
사이트 요구사항

데다이카테드 IP은 테스트 룸을 방수 처리합니다, 지상이 조명으로 평평하여야 합니다

10A 방수 누출 스위치 (또는 소켓은) 장비를 위해 사용했습니다. 유입과 배수의 좋은 기능으로. 지상물

지역 발진관에 따른 것 선택했습니다
3. 물을 분사하고 튀기는 것 (노즐을 분사하세요)에 반대하여 보호됩니다
상수도 물 흐름 비율은 포함 없는 50~150kpa 깨끗한 물입니다.
분무 노즐 매개 변수

외경 : Ф102mm

구형 직경 : SФ75.5mm

중간 구멍이 있고 어느 것이 날끝각은 30인지'의 홀의 내부 써클의 24 홀이 있습니다. 어느 것이 날끝각은 15인지'의 홀의 외부 써클의 96 홀이 있습니다. 전체의 121 홀.

구멍 직경 : Ф0.5mm

그것은 놋쇠로 만들어집니다.

수류 10L/min±5%, 유량계는 조정할 수 있습니다
압력계의 범위 0~0.4Mpa
방해 제거할 수 있습니다
압력계 0~0.25MPa
4. 워터 제트류와 강력한 워터 제트류에 대해서 보호됩니다
애플리케이션 IPX6 테스트인 IPX5를 수행하기 위해 적용됩니다.
상수도

IPX5 : 수류 rate > 12.5L/min±5% ;

IPX6 : 물 흐름 비율 >100L/min±5% ;

그것은 스테인레스 강판제 물 탱크와 가압된 장비에 의해 이루어질 수 있습니다

노즐 직경 IPX5 : Ф6.3mm ; IPX6 : Ф12.5mm
수류 IPX5 : 12.5±0.625L/min, IPX6 : / 분 100±5 L ; 유량계는 조정할 수 있습니다
제트노즐부터 구내까지 거리 2.5~3m
시험 시간 적어도 1 분 / m2 (적어도 3 감독이 필요한 미성년자)
압력계 0~0.25MPa

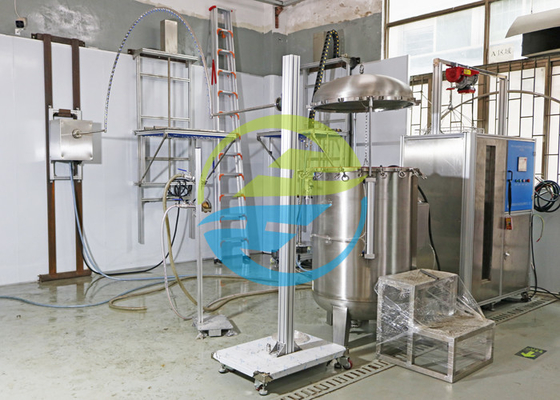

5. 물과 전기 제어 관방에서 일시적 몰입의 효과에 대해서 보호됩니다
적용 가능합니다

(a) IPX1~IPX6 누에고치 건조기를 위한 상수도

(b) IPX7 침수 시험

(c) IPX8 수밀성 검사를 위한 저수조

(d) 전체 방수 장비에 대한 자동 제어

물 축열조

IPX5~IPX6 강한 수질 분무 시험의 저장, IPX8의 수분 유입, IPX7 몰입을 급수하는 것은 적용 가능합니다

크기 :500L

차원 : W600mmXD660mmXH1300mm

관측 창 : 강화 유리 창문

관측 창 차원 : W200mmXH1250mm

심도계 : 스테인레스 강

심도계 높이 : 1200 밀리미터, 정확도 1 밀리미터

액체량 제어 : 부동 스위치 + 럼쳐 흐름관

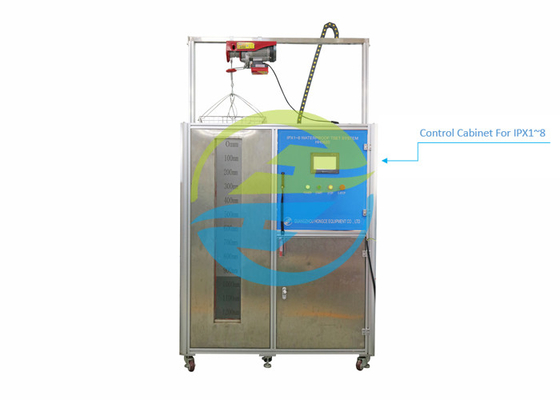

제어 캐비넷

플로우 검출 : 전자적 유량계를 통한 플로우 신호 피드백

흐름 조절 : 터치 스크린에 배치하세요

제어기 : PLC

함수 조절 : 일정한 흐름 상수도와 지속적 압력 상수도와 테스트 시간 제어.

방지 기능 : 누실 방지, 과부하 방지, 쇼트 회로 보호

IPX7 몰입 자동 리프트 브라켓

거리 리프트 : 0~1200mm

브라켓 차원 : L400mmXW400mm

브라켓 부하 중량 : 50Kg

6. 물에서 연속적 담금의 효과에 대해서 보호됩니다
애플리케이션 IPX8 테스트를 수행하기 위해 적용됩니다.
압력 용기 스테인레스강 탱크, 지름 0.8 미터, 높이 1 미터
압력 조정 범위 0 ~ 6 바 (맞춤화될 수 있습니다)
압력 시스템 스테인레스 강 펌프 + 주파수 변환기
압력계 정확도 0.25 급, 다음을 정렬시킵니다 10개 바
시험 시간 0-99min
최대 한계 압력 6개 바
압력 보호 압력 스위치 보호
7. 턴테이블
턴테이블 지름 Ø600mm
샘플 홀더 Ø600mm
턴테이블 속도 조정할 수 있는 1-5 rpm
기울일 수 있는 각 15'
테스트 회전각 90', 연속적인 회전
조정할 수 있는 망원경 관의 조정 가능한 높이 300 밀리미터, 1200mm-1500mm
본체 소재 산업적 알루미늄 합금
