자동차 공기조화 압축기 4 챔버 수소와 질소 누설 검출 시스템

자동차 공기조화 압축기 4 챔버 수소와 질소 누설 검출 시스템

제품으로의 도입

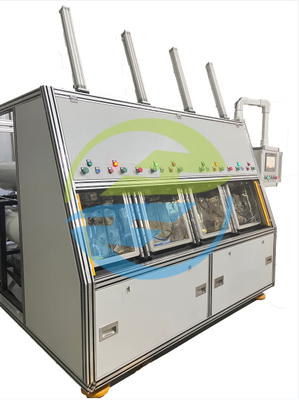

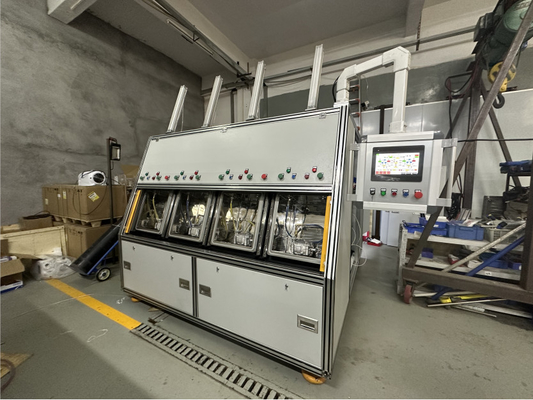

      4탱크 수소화 질소 누설 검출 시스템은 자동차 부분 또는 타장비에서 가스 누출을 발견하는데 사용된 장치입니다. 그것은 보통 네 봉인한 시험 박스와 상응하는 검출 장치로 구성됩니다. 사용에서 시험 박스 안으로 시험될 부품을 두고, 거기가 수소와 질소 가스 혼합물을 도입함으로써 가스 누출이 있는지 그리고 나서 탐색하세요.

      소량 누출을 발견하는 것을 보다 용이하게 하면서, 수소가 극단적으로 투과할 수 있기 때문에 이 누설 검출 시스템은 수소와 질소 가스의 혼합을 검출 매체로 이용합니다. 테스트 챔버에서 가스는 시험될 성분의 표면에 리크 포인트와 서로 작용할 것이고 누출이 있다면 가스가 검출 장치에 의해 탐지될 것입니다.

      수소와 질소의 기초적 누출 탐지 원칙에 따르면, 수소와 질소는 진공 챔버에서 제조 공정에 있는 제품을 충전하기 위해 트레이서 가스로서 사용됩니다. 그리고 나서, 수소와 질소 누출 탐지기는 빨리 그리고 정확하게 고정밀도에 의해 제조 공정에 있는 제품의 누출 상황을 결정할 수 있습니다.

작업하는 프로세스

1. 제조 공정에 있는 제품 설치와 진공 상자 마감 :

a. 운영자는 제조 공정에 있는 제품을 진공 챔버에 삽입하고, 진공 챔버 안에서 재료 계면과 퀵 커넥터를 연결하고, 시작 버튼을 누릅니다.

비. 자동적으로 진공 챔버를 마무리하고 검출 주기는 바로 시작합니다.

기록 : 회절격자 보호기들은 진공 챔버에서 양쪽에 설치됩니다. 진공 챔버 도어를 닫을 때, 종료 영역에서 진공 챔버의 움직임을 방해하는 어떤 물체가 없다는 것을 보증하세요.

2. 진공 챔버 배큐밍과 제조 공정에 있는 제품 배큐밍 :

a. 진공 도가 내부에 세트 시작 압력에 도달할 때까지 자동적으로 진공 챔버를 진공기기로 청소하세요.

비. 동시에 제조 공정에 있는 제품 안에 있는 진공 도가 일련 진공값에 도달할 때까지 자동적으로 제조 공정에 있는 제품을 진공기기로 청소하세요.

3. 제조 공정에 있는 제품 수소화 질소 충진과 매체 누출과 좋은 누설 검출

a. 제조 공정에 있는 제품 안에 있는 압력이 설정값에 도달할 때까지 자동적으로 세트 압력에 수소와 질소 가스로 제조 공정에 있는 제품을 채우세요.

비. 매체 누설 검출 : 수소와 질소 충진의 완료 뒤에, 제조 공정에 있는 제품은 자동적으로 압력 하에 유지되고 매체 누출이 있을지 제조 공정에 있는 제품 안에서 압력 강하치를 기반으로 결정됩니다 :

만약 제조 공정에 있는 제품 안에 있는 압력 강하치가 세트 범위를 초과하면, 누출 검출 프로세스가 끝날 것이고 운용 정합이 매체 누출을 보여주고 가스를 복구할 것입니다.

Ｃ. 매체 누출의 완료 뒤에 미세 누설 판단을 수행하세요 :

만약 누출 탐지기가 수소와 질소 신호가 진공 챔버에서 설정값을 초과하는 것을 발견하면, 제조 공정에 있는 제품에서 좋은 누출이 있는 것을 그것이 나타내고 좋은 누출 인디케이션 시그널이 운용 정합에 제공됩니다.

만약 누출 탐지기가 수소와 질소 신호가 진공 챔버에서 설정값을 초과하는 것을 발견하지 않으면, 제조 공정에 있는 제품이 검사를 통과했고 자격 있는 신호가 운용 정합에 제공된다는 것이 나타냅니다.

4. 진공 챔버 폭등

a. 자동적으로 환경으로 진공 챔버를 채우세요.

비. 동시에, 제조 공정에 있는 제품 안에 있는 수소와 질소는 자동적으로 복구됩니다.

5. 제조 공정에 있는 제품 언로딩

a. 테스트가 자격을 얻으면 :

진공 챔버 도어는 자동적으로 열립니다. 운영자는 재료 계면으로부터 챔버 안에서 조인트를 유리시킵니다.

비. 테스트가 다음에 실패하면

손으로 확인 보턴을 누르세요, 그러면 진공 챔버 도어는 자동적으로 열릴 것입니다. 운영자는 재료 계면으로부터의 조인트 내부 박스를 유리시킵니다.

Ｃ. 알람이 탐지 동안 발생하면 가공처리하세요 :

손으로 확인 버튼을 누르세요. 진공 챔버 도어는 자동적으로 열립니다. 알람 상태를 깨끗이 하고, 그리고 나서 제조 공정에 있는 제품을 재분석하도록 터치 스크린 위의 결점 메시지 프롬프트를 압박하세요.

기록 : 누출과 구분 제품을 위해 다음을 발견했습니다 1. 한 제조 공정에 있는 제품을 포장해 가고 한 제조 공정에 있는 제품을 남기세요. 2. 정상적 처리 방식에 따라 챔버에 남아있는 테스트 한 제조 공정에 있는 제품을 계속하세요. 특별한 누출 제조 공정에 있는 제품이 발견될 때까지 이 사이클은 계속됩니다.

매개 변수
