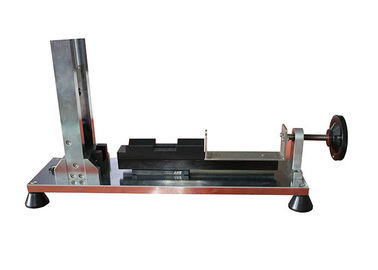

봄 망치를 위한 구경측정 장치는 디자인되고 IEC60068-2-75와 GB2423.55의 표준 필요조건에 따라 제조해, 0과 2 J. 사이 봄 망치 검사자의 구경측정을 위해 이용됩니다.

측정하기 봄 망치의 제안하기 에너지를 위해 직접 측정하기 것은 어렵기 때문에, 이 장치의 구경측정 원리는 진자와 하락 고도의 질량에 의해 산출되는 에너지를 비교해서 입니다.

이 장치의 고해상 기능은 0.01J입니다. 장치의 정밀도 그리고 안정성을 개량하기 위하여 그래야 방출 기계장치는 디자인에서 개량됩니다, 봄 망치 빌림, 진자 막대 및 항공 우주 방위가 수입되는 좋은 품질 강철로 만들 때 최대 시험에 진동 영향을 감소시킬 수 있습니다.


기술적인 매개변수:


고시와 정비:

1.The 진자 막대는 봄 망치 검사자의 앞에 방아쇠를 당깁니다 어떤 그네든지 비치할 수 없습니다.
봄 망치 검사자 후에 방출 바퀴를 진동하는 2.Stop는 방아쇠를 당깁니다
3.Operating 환경: 25 ±5℃의 온도 60-80%는, 진동을 방지합니다.
4.Lubricant는 포인터의 마찰 장에 청소하는 필요가, 만족시키기 위하여 알콜을 이용하는 경우에, 추가될 수 없습니다.

봄 망치의 구경측정을 위한 절차:

구경측정의 B.1 원리

이 구경측정 절차의 원리는 가을의 그것의 질량 그리고 고도에서 산출된 진자의 에너지에, 직접 측정하기 어려운 봄 망치에 의해 제공된 에너지를 비교하기 위한 것입니다.

구경측정 장치의 B.2 건축

조립된 구경측정 장치는 숫자 B.1에서 보입니다. 구조은 그렇다 하고, 주요 부속은 방위 "a", 끌기 포인터 "b", 진자 "c", 방출 기초 "d" 및 방출 장치 "e"입니다.

구경측정 장치의 주요 부속은 숫자 B.2에서 보인 진자 "c"입니다. 이 진자의 저급에 강철 봄 숫자 B.3에서 보인 세부사항을 가진 고쳐집니다. 봄은 봄 강철의 고쳐져, 특별한 대우를 없고, 진자 "c"에 엄밀하게 요구하.

숫자 B.4는 몇몇 부속을 크게 보면 보여줍니다

주목해야 한다 이번 봄은과 동등한 에너지 가치 1개 미만 J.를 위한 도표 1에서 정의된대로 특성이 있는 측정 봄 망치를 위해 디자인됩니다. 2 J를 위해 정의되는 것과 같이 특성이 있는 측정 봄 망치를 위해, 측정 장치의 진자의 봄은 다른 디자인의 일 필요가 있을 것입니다.

포인터의 적당한 마찰 특성을 얻기 위하여는, 두꺼운 길쌈된 피복의 조각은 방위의 금속 표면, 구부려지는 피아노선 사이에서 작은 힘이 피복에 대하여 발휘되다 그런 방법으로 둡니다.

방출 장치가 구경측정 장치의 구경측정 도중 제거되기 때문에, 방출 장치는 나사에 의하여 방출 기초에 고쳐집니다.

구경측정 장치의 구경측정의 B.3 방법

구경측정 장치의 구경측정은 숫자 B.5에서 보이는 것처럼 봄 망치에게서, 가지고 간 구경측정 현저한 성분 "g"를 사용해서 초래됩니다. 구경측정의 앞에, 방출 장치는 구경측정 장치에서 제거됩니다.

구경측정 현저한 성분은 수평면에서 놓인 현탁액 점, 진자와 구경측정 현저한 성분 사이 접촉 적 관점의 위 2000 mm에서 4개의 리넨 실 "h"에 의해 나중이 그것의 나머지 위치에 있을 때 중단됩니다. 구경측정 현저한 성분은 진자에 대하여 진동하는 것이 허용되고 동적인 조건 하에서 접촉 적 관점은 나머지 위치에 있는 접촉 적 관점의 밑에, "k"를, 일 것입니다 1개 이상 mm 가르킵니다. 현탁액 점은 두 접촉점 전부 사이 다름과 동등한 거리에 그 때 올려집니다.

서스펜션 장치가 조정될 경우, 구경측정 현저한 성분 "g"의 축선은 진자 "c"의 충격 표면에 직각 이고 구경측정 현저한 성분은 충격의 바로 지금 수평할 것입니다.

구경측정 현저한 성분이 그것의 나머지 위치에 있을 때, 구경측정 장치는 점 "k"가 구경측정 현저한 성분의 머리에 정확하게 있다 그래야 둡니다.

믿을 수 있는 결과를 얻기 위하여는, 구경측정 장치는 건물의 구조상 부분에 다량 지원에 엄밀하게, 예를 들면 고쳐집니다.

가을의 고도는 구경측정 현저한 성분의 중심에 측정되고 측량은 가동 가능한 호스에 의하여 상호 연락하는 2개의 유리관 "j"로 이루어져 있는 액높이 장치를 사용해서 촉진될 수 있습니다. 유리관의 한개는 조정을 조건으로 가늠자에 "나" 입니다.

구경측정 현저한 성분은 파열될 때, 구경측정 현저한 성분의 방출을 일으키는 원인이 되는 얇은 실 "m"에 의하여 그것의 위 위치에서 붙들릴지도 모릅니다.

구경측정 장치를 오르기를 위해, 원형은 진자의 방위로 투합하는 이 원형의 가늠자 격판덮개, 센터 및 그런인 그것의 반경에 원형이 끌기 포인터까지 미치다 당겨집니다. 이 원형에, 나중이 나머지 위치에 있는 진자도의 접촉으로 주어질 때 숫자 B.6에서 보인 영 점 0 J는 끌기 포인터에 의해 나타난 점에 표를 합니다.

구경측정은 ± 408 mm의 가을의 고도로 1개 mm 달성되는 250 g.의 구경측정 현저한 성분과 더불어 1개의 J의 충격 에너지로 합니다.

1개의 J에 일치하는 가늠자 격판덮개에 점은 중단한 구경측정에게 현저한 성분을 진자의 봄에 점 "k에 대하여" 진동하는 허용해서 얻어집니다. 진자를 명중한 후에, 구경측정 현저한 성분은 움직이지 않을 것입니다. 가동은 10 시간 적어도 반복되고 1개의 J 점은 끌기 포인터의 표시의 평균입니다.

가늠자의 다른 파인트는 그 때 다음과 같이 결정됩니다:

a) 직선은 원형 및 0개의 J 점의 센터를 통해서 인출됩니다;

b) 이 선에 1개의 J 점의 정사영은 P에 의해 나타납니다;

c) 점 사이 거리는 10의 동등한 부품으로 0개의 J 및 P 분할됩니다;

d) 각 분할 점을 통해서, 선은 행 J-P에 0 인출한 수직입니다;

e) 이 선과 원형 사이 교회법은 0.1 J와 동등한 충격 에너지의 가치에 대응합니다; 0.2 J; 0.9 까지 J.

동일한 원리는 1개의 J 점 저쪽에 가늠자를 늘이기를 위해 사용될 수 있습니다. 가늠자 격판덮개 "f"의 부분은 숫자 B.6에서 보입니다.

구경측정 장치의 B.4 사용

측정될 봄 망치는 방출 기초에서 있고 방출 장치에 의하여 그 후에 3 시간 운영합니다; 그것은 수동으로 풀어 놓이지 않을 것입니다.

각 가동을 위해, 측정될 다른 위치에서 봄 망치의 현저한 성분은 돌립니다. 구경측정 장치에 3개의 독서의 평균값은 견본의 충격 에너지의 실제적인 가치이기 위하여 가지고 갑니다.
