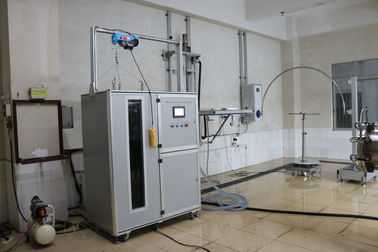

제품 소개:

방수 시험 장비는 IPX8 시험 목적에 항목 IEC60529 IPX1의 기준에 따라 제조 입니다.
기계는 무엇이든 미리 설치 없이 시험 목적을 선정되게 유효한 표준 시험 프로그램으로 제공됩니다. 거기 또한 공손한 시험 기준에 순응하여 사용자 정의 프로그램으로, 시험 매개변수 정의될 수 있습니다 제공됩니다. 선적 플래트홈은 IPX2에 의하여 경사된 테스트 요구에 응하는 기울어지는 15° 일 수 있습니다.

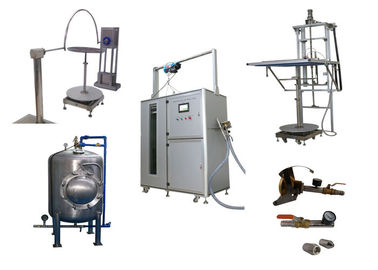

뒤에 오는 시험 품목을 포함하십시오:

1. 수직 빗방울 검사자 (IPX1, IPX2) DP-1
2. 전류를 고주파로 변환시키는 관 검사자 (IPX3, IPX4) SSW-1

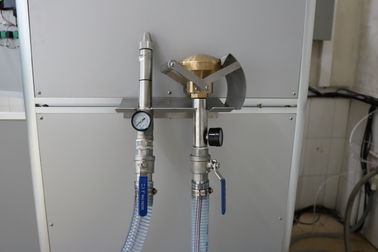

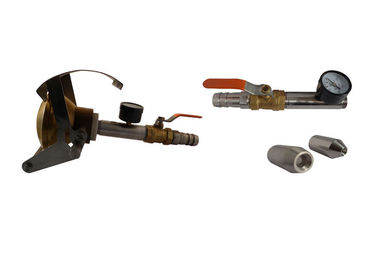

3. 분무 노즐 (IPX3, IPX4) SN-1
4. 소형 제트기 분사구 (IPX5, IPX6) SN-2
5. 똑똑한 물 공급과 통제 시스템 (IPX7) WCS-1
6. IPX8 물 견고 압력 검사자 WTP-1
7. Tiltable 자전 단계 TS-1

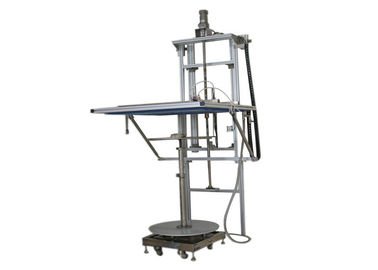

1. 수직 드립 비 시험기 DP-1

묘사

이 시험 장치는 수직으로 내리는 물 하락에 대하여 보호를 확인하기 위한 것입니다. 그것은 IEC60529 항목의 표준 필요조건에 따라 IPX1와 IPX2 디자인되고 제조됩니다.

드립 상자의 상승 그리고 가을은 모터에 의해 통제됩니다. 그것은 그의 자전 속도가 IPX1 시험을 위한 1r/min인 돌릴수 있는 객관적인 테이블로 갖춰집니다; 그것은 또한 IPX2 시험을 위한 지원 견본을 위한 15°bevel로 갖춰집니다.

1. 먼지 여과를 위한 스테인리스 정밀한 여과기.

2. 바늘 물을 불고, 물 민감하는 물질 및 대기 막는 바늘을 막는 압축공기 사용하기. (공기 압축기는 포함되지 않습니다).

3. 스테인리스 사게 쉬운 쉽지 않음 일반적인 의학 바늘 분사구, 부식하게.

4. 바늘 분사구와 바늘은 공구 없이 테이퍼 연결을 사용하여 좌석을, 쉽게 대체될 수 있습니다, 바늘 분사구에 개인적인 손상 빨리 대체될 수 있습니다 쉽게 nozzle.

명세

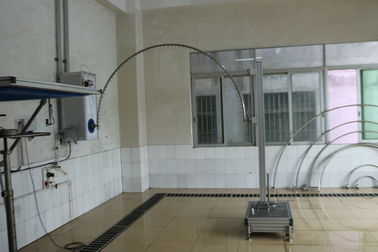

2. IPX3와 IPX4 SSW-1를 위한 전류를 고주파로 변환시키는 관 검사자

상품 정보:

전류를 고주파로 변환시키는 관 검사자는 IEC60529 IPX3와 IPX4의 표준 필요조건에 따라 디자인되고 제조됩니다. 그것은 전기 장비의 방수 시험을 위해 사용됩니다.

이 장치의 전류를 고주파로 변환시키는 관 부속은 조정가능하 속도 모터와 크랭크 연결 기계장치에 의해 통제됩니다. 이 장치는 속도가 각을 조정하는 기계를 통해서 기준에 의하여 요구한 ±175°with의 ±60°to의 장소에서 그네를 또다른 하나 보답하고 있습니다.

각 조정은 정확합니다. 구조는 안정되어 있고습니다 튼튼합니다. 그것은을 통해서 90°can의 자전이 달성되는 자전 단계로 갖춰집니다. 그것은 또한 깨끗한 물 여과 단위에 움직이지 않게 하기에서 작은 구멍을 방지하기 위하여 갖춰집니다.

기술적인 매개변수:

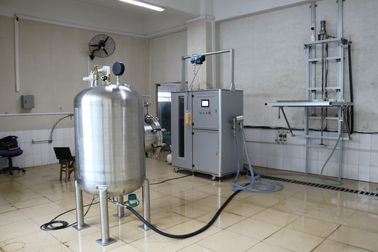

5. 똑똑한 물 공급과 통제 시스템 WCS-1

상품 정보:

똑똑한 물 공급과 통제 시스템은 IEC60529 IPX1~IPX8의 표준 필요조건 및 IEC 60598의 관련 필요조건에 따라 디자인되고 제조됩니다. 그것은 luminaires와 같은 전기 기구의 방수 시험을 위해 사용됩니다.

기술적인 매개변수:

1. 똑똑한 물 공급과 통제 시스템은 적용 가능합니다에:

(a) IPX1~IPX6를 위한 물 공급은 시험을 방수 처리합니다

(b) IPX7 물 집중 시험

(c) IPX8 물 견고 시험을 위한 물 저장

(d) 전부 방수 장비를 위한 자동 통제

2. 물 공급 방법: 항온 물 공급, 일정한 교류 물 공급, 일정한 압력 물 공급

3. 물 공급 통제 과정: 사용자가 터치스크린에 수온 가치, 물 교류 가치 및 수압 가치, 온도 조종 체계, 전자 미터 또는 디지털 방식으로 압력 계기 순간 감시자 현재 값 미리 설치한 후에, 가치를 PLC로 자료 변환을 통해 해석하고십시오, 그 후에 주파수 변환기를 통해서 자동적으로 펌프의 회전 속도를 조정하십시오.

4. tempreture 통제를 급수하십시오: PID 체계는 자동적으로 물 tempreture, 범위를 통제하고 검출합니다: 실내 온도 ~ 95℃ (±1℃). T

5. 큰 교류 및 작은 교류 2 방법 물 공급이 있습니다.

6. 큰 교류 물 공급:

(a) 그것은 IPX5~IPX6 IPX8의 강한 물분사 시험과 물 주입에 적용 가능합니다

(b) 교류 범위: 10~100L/min

(c) 교류 정확도: ±0.5L/min

(d) 유량계: LWGY-15 유형 터빈 유량계

(e) 수도 펌프: CHL8-60L6WBC 유형 스테인리스 원심 펌프

7. 작은 교류 물 공급:

(a) 그것은 IPX1~IPX4 방수 시험에 적용 가능합니다

(b) 교류 범위: 1~10L/min

(c) 교류 정확도: ±0.5L/min

유량계: LWGY-4 유형 터빈 유량계

(d) 수도 펌프: CHL2-30L6WBC 유형 스테인리스 원심 펌프

8. 물 저장 탱크:

(a) 그것은 IPX5~IPX6 강한 물분사 시험, IPX8의 물 주입, IPX7 침수의 물 저장에 적용 가능합니다

(b) 양: 550L

(c) 차원: W600mmXD660mmXH1400mm

(d) 관측 창: 단단하게 한 유리창

(e) 관측 창 차원: W200mmXH1250mm

(f) 깊이 계기: 스테인리스

(g) 깊이 계기 고도: 1300mm, accuracy1mm

(h) 액위 조절: 부유물 스위치 + 일류관

9. IPX7 침수 자동적인 상승 부류

(a) 드는 거리: 0~1250mm

(b) 부류 차원: L400mmXW400mm

(c) 부류 짐 무게: 50Kg

10. IPX8의 통제

(a) 압력 범위: 0~0.6Mpa

(b) 시간 범위: 0~999999s

11. 통제 내각:

(a) 교류 탐지: 전자 유량계를 통해서 교류 신호 의견

(b) 교류 조정: 터치스크린에 놓으십시오

(c) 온도 탐지: PID

(d) 관제사: 미츠비시 PLC

(e) 친절한 공용영역: 7 인치, 색깔 터치스크린

(f) 제어 함수: 항온 물 공급, 일정한 교류 물 공급, 일정한 압력 물 공급 및 시험 시간 제어.

(g) 보호 기능: 누설 보호, 하중 초과 보호, 단락 보호

12. 여과기: 스테인리스 포탄, 정밀한 여과기 중핵

13. 몸 물자: 산업 알루미늄 합금

14. 외부 차원: 1400mmX750mmX1600mm

15. 전력 공급: AC 380V, 50HZ
