스테인리스 공 압력 검사자 IEC60884-1 항목 25.2 숫자 37

스테인리스 공 압력 검사자 IEC60884-1 항목 25.2 숫자 37

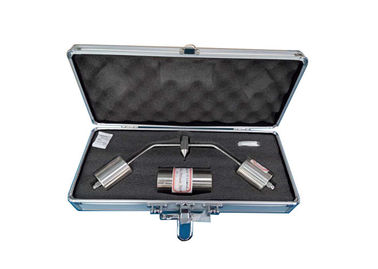

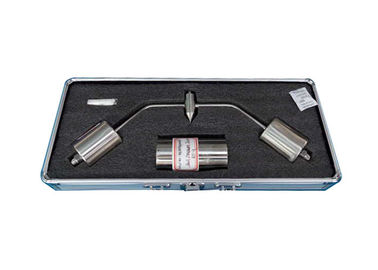

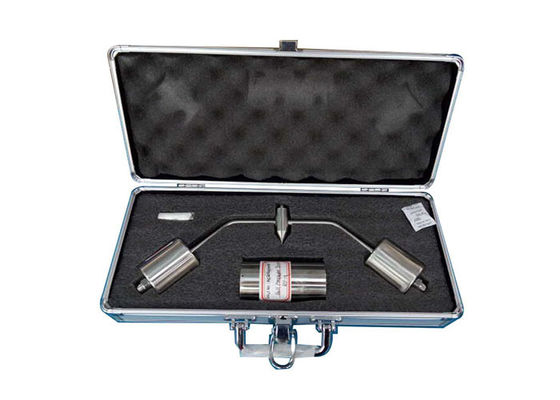

제품 세부사항:

공 압력 검사자는 IEC884-1, IEC950 같이 많은 표준 필요조건에 etc로 따릅니다. 그것은 단열 물질로 구성되는 외부 부속 및 전기 울안의 열저항 시험을 위해 사용됩니다. 그것은 전기 공학 장비에 적용 가능합니다 및 그것의 국부결합 및 분대. 그것은 또한 세라믹스를 제외하고 단단한 전기 단열 물질을 위해 사용됩니다.

기술적인 매개변수:

25.2의 현재 나르는 부분 그리고 부분을 유지하게 필요한 단열 물질의 부분

위치에 있는 접지 회로, 뿐 아니라 mm 숫자 37에서 보인 기구에 의하여 공 압력 시험을, 소켓 출구의 단계 그리고 중립 핀 입장 구멍을 포위해서 폭, 열가소성 물자의 정면 지상 지역의 부분은, 2개 복종될 것입니다, 라는 것 말고는 상자에 있는 위치에 있는 접지 맨끝을 유지하게 필요한 격리 부속은 25.3에서 명기된 것과 같이 시험될 것입니다.

견본에 시험을 실행할 것은 가능하 때 주는 견본에서 삭감되는 조각에, 시험 두꺼운 적어도 2개 mm 실행되어야 합니다. 이것이 가능하지 않은 경우에, 단지 4개의 층은, 동일한 견본에서 잘린 각각, 층의 총 간격 2,5 mm 이하 아닙니다이면 어떤 경우에는, 사용될지도 모릅니다.

시험 상황에서 부분은 강철 플레이트에 적어도 3개 mm 두꺼울 것이 그리고 그것의 직접적인 접촉에서 둘 것입니다.

시험될 수평한 위치에서 부속의 표면은 두고 시험 장비의 반구 끝은 20 N.의 힘을 가진 표면에 대하여 눌러집니다.

시험 짐 및 지원 방법은 시험이 시작하기 전에 안정된 시험 온도를 달성했다는 것을 보증하는 충분한 시간 동안 난방 장 안에 둘 것입니다.

시험은 온도에 난방 장에서의 합니다 (125 ± 2) °C.

1개의 h 후에 공은 10 s 안에 그 때 가라앉히는 대략 식기를 위한 냉수에서 견본에서 실내 온도에 제거될 것입니다.

균형 체크:

지원, 당신에 압력 공을 그것의 진동 상황에 따라 적재한 몸의 위치에 적합한 조정을 할 수 있습니다 두십시오. 다음 적재한 몸을, 다시 둡니다 지원에 압력 공을, 조정 효력을 지키기 위하여 관찰합니다 그것의 진동 상황을 단단히 뒤트십시오.

사용이, 그것을 위한 광학 장치 시험 심각하게 시험 결과의 정확도에 영향을 미치는 경우에, 단지 평형의 상태 하에서, 압력 공은 매끄럽게 둘 수 있습니다, 그렇지 않으면 압력 공에는 명백한 진동이 있을 것입니다.

적용법:

1. 우선, 견본 난방 상자로 장치를 끼워넣으십시오, 견본과 선적 장치는 24 시간 동안 또는 열 평형 상태에 범위 후에 표준 온도에서 그 때 지켜지고, 그 후에 다음 시험을 합니다.

2. 다음 지원의 한가운데에 전에 pretreated 견본을, 그 때 압력 공이라고 지원의 한가운데에 꾸준히 둬 두거든.

3. 범위가 표준 필요조건의 압력 시간을 수직 측에서 발휘하기 위하여, 압력 공을 제거할 해야 하고, 그 후에 때 다음 시험을 위한 견본을 밖으로 가지고 가십시오.

정비:

1. R2.5 강철 공은 볼베어링 강철, 녹 보호에 주의 입니다.

2. 지원 표면은 밝고, 청결하고 그리고 매끄러운 유지됩니다.

3. 이물을 막았습니다 Ф 2.5 열전대 구멍을 방지하십시오.

4. prevent 균형을 잡는 무게 나사는 붑니다.
