제품 상세 정보:
결제 및 배송 조건:
|
| 제품을 시험하십시오: | 건조한 여과기 | 진공 약실 QTY: | 2 |
|---|---|---|---|
| 예광탄 가스: | 헬륨 | 누설 비율: | <1> |
| 주기를 시험하십시오: | 120의 약실/시간 | ||
| 하이 라이트: | 헬륨 누출 탐지,헬륨 누출 테스트 |
||

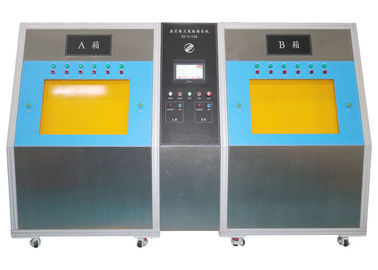

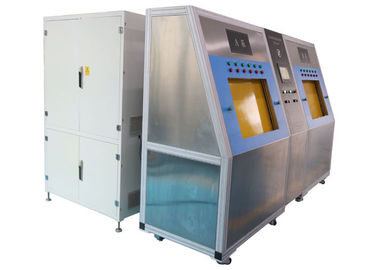

자동 건조한 여과기를 위한 2 진공 약실 헬륨 누출 시험 체계
이 헬륨 누출 시험 체계는 헬륨 누출 탐지의 근본 원리에 따라 디자인됩니다, 헬륨은 예광탄 가스로 이용됩니다, 헬륨은 진공 약실에 있는 제품으로 채워지고, 그 때 헬륨 누설 탐지기 정확하고 그리고 빨리 제품의 누설을 재판할 수 있습니다.
기술적인 모수
| 제품의 이름 | 건조한 여과기 |
| 진공 약실 크기 | L 700mm * W 450mm * H 230mm |
| 진공 약실 양 | 2 |
| 심한 누출을 위한 고압 가스 | 4 Mpa (내려가는 조정가능한) |
| 예광탄 가스 | 헬륨 |
| 불량품 점 | 누설 비율 <1> |
| 누설을 나타내기를 위한 헬륨 압력 | 3.6Mpa (내려가는 조정가능한) |
| 주기를 시험하십시오 | 120의 약실/시간 |

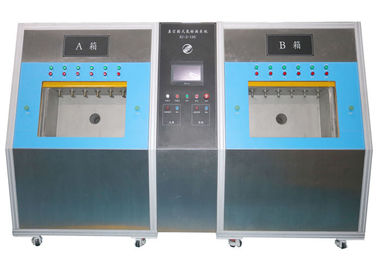

진공 약실 통합된 밀봉된 관 및 합동

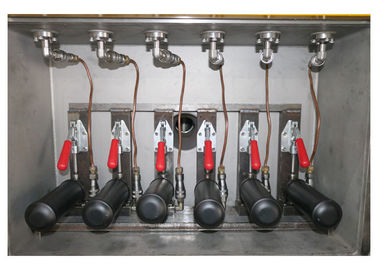

(1) 씩 약실에는 철수 & 충전물 관의 6개 조각이 있습니다 (합동의를 포함하여 3 세트)
(2) 씩 관은 개인적으로 통제됩니다
일 공정 설명:
체계에는 2 진공 약실, 2개의 약실 일 결합, 통신수 장소가 진공 약실로 제품 있고 문을 닫기 위하여 그(것)들을 문 마지막 단추를 누르는 빠른 합동, 후에, 탐지 주기 시작 연결합니다. 문 운동을 좌우하는 문 지역에 있는 아무 목표도 없다는 것을 통신수 마지막이 문, 보증할 때, 진공 문의 양쪽에서 삐걱거리는 보호자가 있습니다.
일단 약실 문의 것이 닫히면, 이 약실의 탐지 주기는 시작됩니다. 이 시점에서, 통신수는 가동을 위한 다른 약실에 갈 수 있습니다.
주기 과정을 시험하십시오:
- 시험 약실의 안쪽에 정착물을 가진 수동 물개 제품.
- 약실의 마감.
- 질량 분서계를 가진 누출 시험을 위해 적당한 진공의 가치에 약실의 철수. 약실의 철수 도중, 체계는 제품에 뒤에 오는 시험을 실행할 것입니다:
- 심한 누출을 계시하는 압력 감퇴;
- 압력 출력과 제품 철수;
- 이동을 위해 적당한 진공 가치를 도달해서, 그것은 시험 약실과의 커뮤니케이션에 있는 질량 분서계를 두기 위한 것입니다.
- 시험 약실에 있는 잔여 헬륨인 배경의 독서.
- 헬륨을 가진 제품의 여압.
- 질량 분서계를 가진 누출 시험.
- 시험 약실 (대기압에 반환)의 환기, 제품에서 특정한 압력에 헬륨 회복 (제품의 선택한 모수 그리고 마지막 철수에 달려 있으십시오).
- 약실의 오프닝
- 설명서는 제품의 내립니다.
