| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | Calibration Certificate (cost additional) |
| 모델 번호: | HDD8303 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiatable |
| 포장 세부 사항: | 합판 |
| 배달 시간: | 30 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 5개 세트 |
| 표준: | IEC 60745-2-1, 국제전기기술위원회 60745-2-6 | 보증: | 1년이요 |
|---|---|---|---|
| 제어: | PLC 터치 스크린 | 시험 주기: | 0-999999 |
| 공기 공급원: | 5~8 바 | 부하 전압: | 조정할 수 있는 0-250V |
| 무부하 회전각: | 0' ,90' ,180' | 강철 볼: | Φ38mm |
| 하이 라이트: | 전기 해머 내구성 시험 기구,지름 38 밀리미터는 내구성 시험 기구를 칩니다,IEC 60745-2-1 전기 해머 내구성 시험 기구 |
||
IEC 60745-2-1 전기 해머 내구성 시험 장치 강철 볼 지름 38 밀리미터
제품 소개 : 망치를 위한 영향 내구 실험 시스템은 2.5 KW 하에 전동 공구을 판단하는 내구성 시험에 적합합니다. 이 테스터는 IEC60745-1 표준을 위한 요구조건을 충족시킵니다. 그것은 전문적 시험 기관과 전동 공구 제조들을 위한 이상적 시험 장비입니다.
전기 해머 비부하와 하중 내구성 테스트 벤치는 IEC 60745-2-6 형태 103에 따라 설계됩니다, 시험 전기 해머가 간헐적으로 그것에서 그리고 정상 작동 아래 설치되는 후, 표준 요구 사항을 충족시키지 않는 어떠한 가능한 전기적이고 기계적 위험도 있을지 확인합니다.
이 장비는 미츠비시 PLC 제어에 채택합니다, 7 " 터치 스크린 지적 작전, 군이 자동적으로 모터 콘트롤에 의해 배치된 가스, 각에 의해 적용되었습니다, 시험 시스템이 포괄적입니다, 작전이 단순하고 편리합니다.
표준 : IEC 60745-2-1 : 드릴에 대한 특별한 요구조건과 충격 드릴, 조항 17 ; IEC 60745-2-6 : 망치, 조항 17과 형태 103에 대한 특별한 요구조건
애플리케이션 : 이 장치는 휴대 가능 모터 조종된 전동 공구 전력 단지 2.5KW를 위한 내구성 시험에 적용할 수 있습니다.
테스트 샘플 : 전기 해머, 전기 드릴과 충격 드릴 IEC 시험 장비
특징 : IEC 607465-2-6 형태 103 요구, 하중 망치 또는 간헐적인 드릴과 일치하는 시험 기구는 전기적이거나 기계적 위험이 전기 해머 또는 드릴의 일반적 사용 동안 나타나는지 그것을 운영하고 체크합니다.
장비 성분은 다음과 같습니다 :
미츠비시 PLC를 포함하는 1, 전기 제어 캐비넷, 7 인치 터치 스크린, 제어판,는 로딩됩니다 (전압 0-250V 조정할 수 있는, 전압과 전류 표시) ; IEC 시험 장비
충격 헤드, 강철판과 정착물을 포함하여 2, 인물 103에 나타난 바와 같은 기계적인 장치는 스틸 베이스의 360 킬로그램을 포함합니다.
매개 변수 :
1 무부하 시험 : 드릴 유일한 방식과 망치를 포함하는, 모든 망치는 형태 103에 나타난 바와 같이 수직적으로 시험 기구에 탑재되고, 12h를 위한 1.1 번 정격 전압에 운영되는 후, 12h를 위한 0.9 번 정격 전압에 운영합니다. 그것 동안 도구가 꺼진 채로 있는 각각 주기가 30대의 작전기간과 90대의 잔류 기간을 포함합니다. 검사 동안 각각 시험 전압에 망치는 3 다른 방향 (수평선상이고 수직이고 수직인), 약 4 시간의 도구 실행 시간의 각각 위치에서 개최되었습니다.
2 부하 시험 : 드릴 유일한 방식과 망치를 포함하는, 모든 망치는 수치 103에 나타난 바와 같이 수직적으로 시험 기구에 탑재되고, 6h 각각의 4 기간 동안, 정격 전압에 또는 평가된 전압 범위의 평균 값에 운영되고, 이러한 기간 사이의 차가 가장 적게 30 분에 있습니다. IEC 시험 장비
이러한 테스트 동안, 망치는 간헐적으로 운영되고 각각 도구 잔존물이 어느 것을 끈 것 동안 30대의 작전기간과 90대의 잔류 기간을 포함하여 순환합니다.
시험 동안, 충격 기구의 안정된 작동을 보증하기 위한 축방향 힘은 탄력있는 매체를 통하여 경매에 가해집니다.
만약 수단의 어떠한 부품 이 온도 상승이 12.1을 판단하는 시험 동안 결정된 온도 상승을 초과하면, 강제 냉각 또는 잔류 기간이 적용되고, 잔류 기간이 특정한 동작 시간에서 배제됩니다.
이러한 시험 동안, 과부하 보호 기능 장치는 작동하지 않을 것입니다.
도구는 도구에서 통합된 그것 외에 스위치에 의하여 때때로 바뀌게될 수 있습니다. IEC 시험 장비
이러한 검사 동안, 탄소 브러시을 대체는 허락되고 도구가 일반적 사용에서와 같이 기름칠되고 기름이 발라집니다.
충격 기구가 접근 가능 부분이 생생하게 되게 하는 것 없이 시험 동안 기계적으로 실패하면 그것은 새로운 것에 의해 대체될 수 있습니다.
| 아니오. | 항목 | 상술 | 발언 |
| 1 | 전원 공급기 | 220V/60Hz | |
| 2 | 공기 공급원 | 5~8 바 | |
| 3 | 전기 제어 | 7 인치 터치 스크린인 미츠비시 PLC | |
| 4 | 부하 전압 | 0-250V 조정할 수 있는, 전류 표시 | |
| 5 | 무부하 회전각 | 0', 90', 180', 설명서는 오른쪽으로 돌아 또는 시계 반대 방향을 제어할 수 있습니까 | |
| 6 | 무부하 회전 률 | 0-360' /s, 사전 설정 | |
| 7 | 전원 켬 시간 | 0-999.9s, 사전 설정 | |
| 8 | 전력 오프 타임 | 0-999.9s, 사전 설정 | |
| 9 | 테스트 시간 | 0-9999h, 사전 설정 IEC 시험 장비 | |
| 10 | 총 시험시간 | 0-9999h, 사전 설정 | |
| 11 | 인터벌 시간 | 0-9999min, 사전 설정 | |
| 12 | 부하압력 | 100,125,150,175,200,250,300,350,400N 사전 설정 | |
| 13 | 충격 헤드 | 0.7,1.4,2.3,3.4 킬로그램 (접속 핸들을 포함하세요) 101을 제의하기 위해 일치하는 것 사용합니다 | |
| 14 | 강철 볼 | Φ38mm | |
| 15 | 강철판 | 100,140,180,220 밀리미터, 테이블 101에 따른 사용 | |
| 16 | 고무판 | 강철판과 스틸 베이스와 조화를 이룬 일련의 4 | |
| 17 | 스틸 베이스 | 기본 중량 9 PC 30 킬로그램을 갖추는 90 킬로그램은 짓누릅니다 | |
| 18 | 차원 |
약 100 킬로그램인 제어 캐비넷 60*40*75cm ; 약 390 킬로그램인 테스트 랙 40*40*200cm |

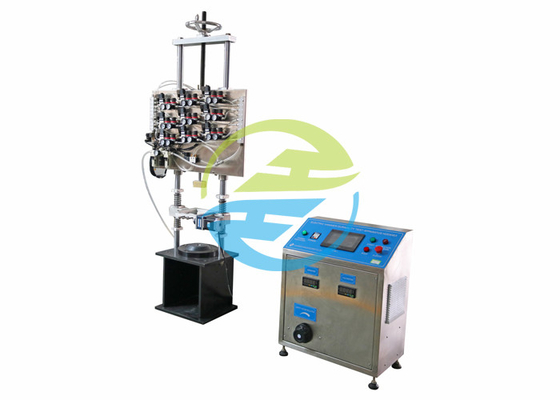

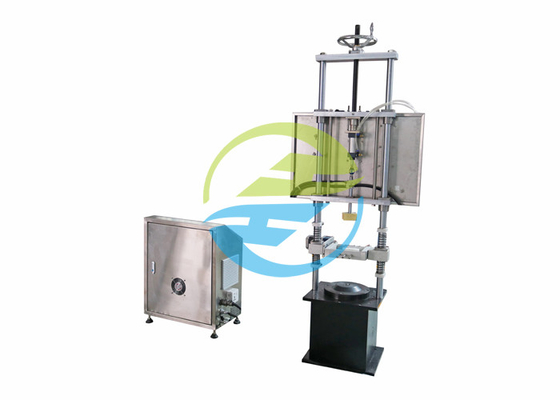

참고를 위한 사진 :
