| 브랜드 이름: | HongCe |
| 모델 번호: | HC9921 |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 지불 조건: | T/T |
| 공급 능력: | 10 고정되는 /month |

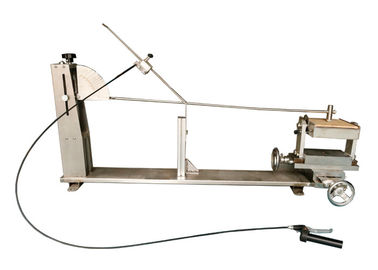

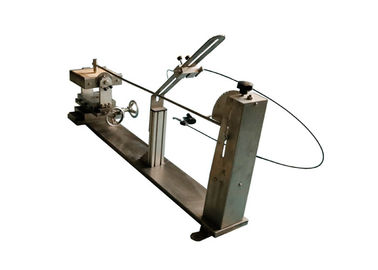

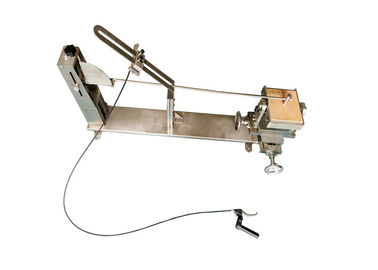

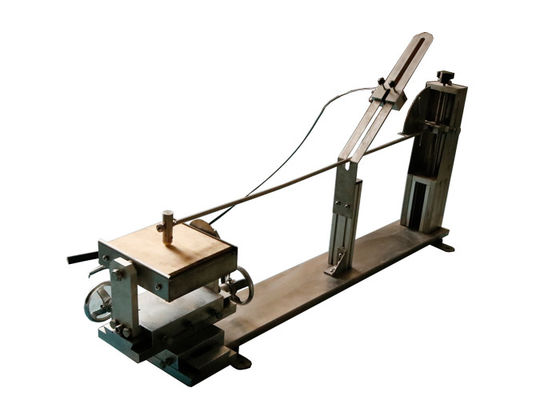

충격 시험 기계 낮은 에너지 진자 망치 시험 기구 9mm 강철 관 수동 방출 1000mm 진자
기준:
IEC60068-2-75 환경 테스트 – 부 2: 시험 – 시험 그렇지: 망치는 항목 5 시험 Eha를 시험합니다: 진자 망치; IEC 60884-1 ‘가구와 유사한 목적 – 부 1을 위한 마개 그리고 소켓 출구: 일반 필요 사항’ 항목 24.1의 숫자 22-26
표준 묘사:
시험 기구는 수직면에서 지켜지기 위하여 그것의 상단에 자전하는 진자로 기본적으로 되어있습니다. 선회축의 축선은 측정 점의 위 1개의 000 mm에 있습니다. 진자는 명목상으로 엄밀한 팔과 도표 1.의 필요조건에 따르는 현저한 성분으로 구성됩니다.
무겁고, 방대하고 또는 견본을 취급하게 어려운 시험을 위해, 휴대용 진자는 사용될지도 모릅니다. 그것은 위 묘사에 따를 것입니다 그러나 그것의 선회축은 견본 또는 움직일 수 있는 구조에 직접 고쳐질지도 모릅니다. 그것 담합이 충분히 엄밀하다, 그리고 충격 점이 축선을 통과하는 수직면에 있다, 시험의 앞에, 진자의 축선이 수평하다는 것을 이 경우에, 지켜질 것입니다.
진자는 풀어 놓일 경우 모든 경우에, 중력의 영향을 받아서만 내리는 것이 허용될 것입니다.
1개의 J를 초과하지 않는 severities를 위해 기구를 시험하십시오
현저한 성분은 반구 얼굴이 있는 폴리아미드 삽입을 가진 강철 몸 구성하고 있습니다. 그것의 결합한 질량은 200 g입니다 (상당 질량이 도표 1. Annex D에 따르다 그래야 1개의 50 g) ± 1 g는 시험 기구의 예를 듭니다.
숫자 D.1는 1개의 J.를 초과하지 않는 에너지를 위한 진자 망치 시험 기구의 보기를 보여줍니다. 현저한 성분은 5.2.2와 숫자 D.2에 따릅니다. 팔은 9개 mm의 외부 직경을 가진 강철 관 (명목상), 및 0,5 mm의 벽 간격입니다 (명목상).
견본은 ISO 1 098에 따라 합판의 장에 숫자 D.3에서 8개 mm 두꺼운 75 mm 사각 1개, 설치 정착물의 일부분인, 엄밀한 부류에 가급적이면, 그것의 최고와 하단에 보이는 것과 같이 장악해 한 예로 거치됩니다. 설치 정착물에는 1개 kg ± 1개의 0개 kg의 질량이 있고 엄밀한 구조에 선회축에 의하여 거치됩니다. 구조 자체는 단단한 벽에 고쳐집니다.
설치의 디자인은 그런 입니다
a) 견본은 충격 적 관점이 진자 선회축의 축선을 통해 수직면에서 속이다 그래야 둘 수 있습니다,
b) 견본은 수평으로 이동되고 축선 수직에 관하여 합판의 표면에 돌릴 수 있습니다,
c) 합판은 수직 축선에 관하여 돌릴 수 있습니다.
견본은 정상적인 서비스에서 것과 같이 합판에 거치됩니다. 합판에 견본을 직접 거치하는 것은 가능하지 않은 곳에, 적당한 접합기는 관련된 명세에 의해 되어야 합니다. 홍조 유형 스위치를 위한 접합기의 보기는 숫자 D.4에서 보이고, 램프 홀더를 위한 접합기의 보기는 숫자 D.5에서 보입니다.
신청:
이 장치는 마개 및 소켓 출구의, 지상 유형 설치 상자, 가구와 유사한 목적을 위한 나사 동맥, 동맥 덮개, 스위치 및 다른 전기 부속품에 기계적인 강도 시험을 위해 적당합니다.
시험 표본:
마개 및 소켓 출구의, 지상 유형 설치 상자, 나사 동맥, 동맥 덮개, 스위치 및 다른 전기 부속품.
특징:
장착 브래킷은, 좌우에 움직이 여기저기 이동되골, 충격 각은 조정될 수 있습니다. 장치는 2J 이하를 위한 낮은 에너지 진자 충격 장치입니다.
모수:
1. 진자: 길이: 1000mm; 외부 직경: 9mm; 강관 벽 간격: 0.5mm; 물자: 강철; 무게: 100±1g
2. 장착 브래킷: 무게: 10±1 kg; 그것은 균형 잡히고 수평한 방향 및 수직 방향은 조정될 수 있습니다. 전체적인 부류는 자전한 90°through일 수 있습니다 교체 축선.
3. 현저한 성분: 150g의 상당 질량 200g. (선택권을 위한 200g 현저한 성분).
4. 가을 테이블의 고도
| Energy/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 상당 질량 /kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0 .25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 하락 고도 ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
주:
|
|||||||||||||||
