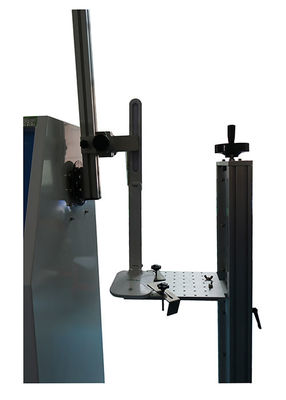

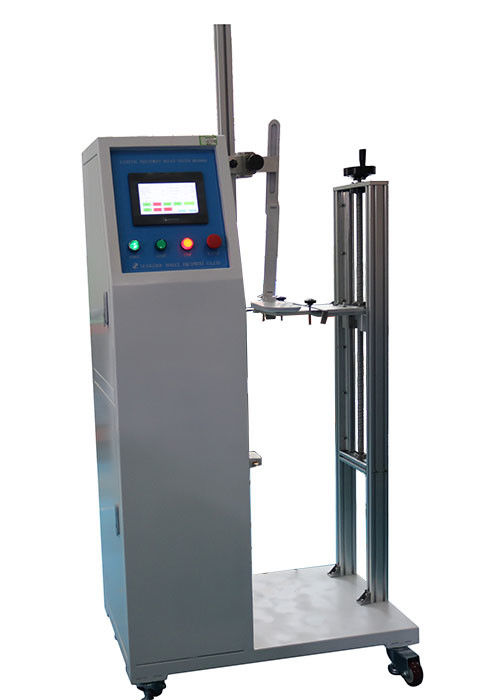

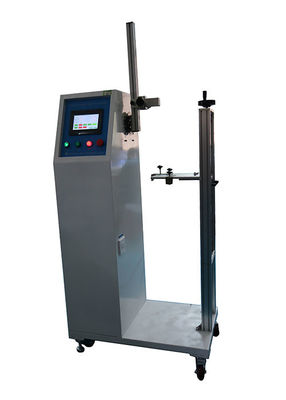

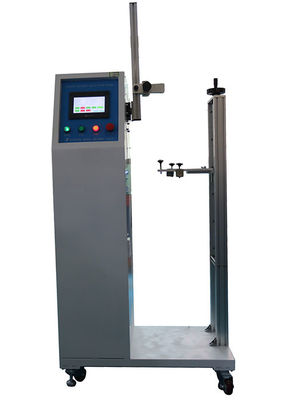

손전등 가벼운 시험 장비 저항 가감기 IEC60598-1 R500mm의 외관 변화

장치 IEC60598-1 R500mm를 조정하는 손전등 빛 시험 장비의 외관 변화

제품 정보 :

이 장치는 조정 장치를 감지하고 IEC60598-1 항목 4.14.3을 확인하는 데 사용됩니다.
적절한 케이블 또는 코드가 장착 된 조정 장치는 다음 표에 따라 작동해야합니다. 작동주기는 범위의 한 극단에서 다른 극단으로 이동하고 시작 위치로 다시 이동하는 것입니다. 이동 속도로 인해 장치가 눈에 띄게 가열되지 않아야하며 시간당 600 회를 초과해서는 안됩니다.
플렉시블 튜브로 구성된 장치를 조정하는 경우이 테스트의 조정 범위는 일반적으로 수직에서 양방향으로 135 °입니다. 그러나 무리한 힘을 사용하지 않고이 조정을 수행 할 수없는 경우,가요 성 튜브는 그 자체로 유지 될 위치로만 구부러집니다.

기술적 인 매개 변수 :

1. 시험 속도는 0.1 ~ 10 회 / 분의 범위에서 설정할 수 있습니다.

2. 굽힘 각도 설정, 수직 라인 스윙 범위

0-180 °.

3. 회전 중심 높이 : 1200mm.

진자의 최대 회전 반경 : R500mm.

5. 스트레칭 동작의 최대 스트로크 : 0-650mm.

6. 동작 회전 각도 : 0-360 °.

7. 테스트주기를 설정할 수 있으며주기 수는 1-999999입니다.

8. 고정구는 표준 테스트 요구 범위 내에서 다양한 샘플을 충족시킬 수 있습니다.

9. 구동 모터 : 서보 모터.

10. 컨트롤러 : Mitsubishi PLC.

11. HMI : 터치 스크린 인터페이스.

12. 운영하기 쉬운 전체 영어 인터페이스를 안내했습니다.

13. 짐 : 맨끝으로, 짐에 외부 적으로 연결된 (부하는 선택적, 추가 비용).

표준 정보 :

4.11.6 전기 기계식 접촉 시스템은 정상적인 사용에서 발생하는 전기 스트레스를 견뎌야합니다.

적합성 여부는 전기 기계식 접촉 시스템을 실제 사용에 해당하는 속도로 100 번의 작업을 수행하여 점검합니다 (작업은

접촉). 시험은 정격 전압에서 ac로 이루어지며 시험 전류는 전기 접점 시스템의 정격 전류의 1.25 배이어야한다. 부하의 역률은 저항성 부하로 다른 정격 전류가 표시되지 않는 한 약 0.6이어야하며,이 경우 부하 역률은 1이어야합니다.

등기구가 저항 부하와 유도 부하 모두에 대해 표시되어있는 경우, 단일 및 0.6의 역률에서 시험을 실시해야한다.

시험 전후에, 전기 기계식 접촉 시스템에는 정격 전류의 1.5 배의 정격 전류가 부하되어야하며, 각 접점의 전압 강하는 50mV를 초과하지 않아야한다.

이러한 시험이 완료된 후, 전기 기계식 접촉 시스템은 10.2에 따라 수행 된 전기 강도 시험을 견뎌야한다.

시험 후 시료는 다음을 보여야한다.

– 추가 사용을 방해하는 마모가 없다.

– 인클로저 또는 장벽의 열화가 없음;

– 전기적 또는 기계적 연결이 느슨해지지 않습니다.

전기 기계식 접촉 시스템의 경우 4.14.3의 기계적 테스트가이 전기 테스트와 동시에 수행됩니다.

장치 조정 테스트 :
