| 브랜드 이름: | HongCe |
| 모델 번호: | HT-I02T |
| 모크: | 1 세트 |
| 가격: | Negotiatable |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 한달에 10 세트 |
IEC 60065:2014 항목 9.1.1.3 시험 조사 B
표준
조사 B, 숫자 2, IEC60950 숫자 2A, IEC60884, IEC60335, UL507 및 UL1278 숫자는 IEC 60065:2014 항목 9.1.1.3, 13.4, IEC 61032 시험에 8.4 따릅니다.
신청:
이 조사는 위험한 부속에 접근에 대하여 기본적인 보호를 확인하기 위하여 예정됩니다. 그것은 또한 손가락을 가진 접근에 대하여 보호를 확인하기 위하여 이용됩니다.
시험 표본:
쉽게 접근할 수 있는 울안 살아있는 부속 또는 기계적인 부속.
특징:
이 시험 손가락 조사는 dito, 손가락, 기초를 및 인간적인 손의 특성을 가장하는 격리한 손잡이로 이루어져 있습니다. 그것에는 90°에 구부려질 수 있는 2개의 움직일 수 있는 합동이 있습니다. Customizable: 사용될 pluggable 바나나 마개 및 amphenol 연결관 장비되거나, 때 M6의 열리는 실을 꿴 구멍 손잡이의 끝에 반대로 전기 충격 테스트를 위해 그것이 수 있습니다 (잡아당기기와 강요 동력계도 연결되는) 손잡이의 끝에 울안 보호 시험을 위해 사용될 때.
모수 (mm):
| 모형 | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| 이름 | 표준 시험 손가락 | 원형 배플 시험 손가락 | 큰 배플 시험 손가락 | 힘을 가진 표준 시험 손가락 |
| 합동 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 합동 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 손가락 길이 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 좌절시킬 것이다 손가락 끝 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 원통 모양 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 둥근 | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
| 비스듬한 각을 삭감하는 손가락 끝 | 37의o 0 -10 ′ | 37의o 0 -10 ′ | 37의o 0 -10 ′ | 37의o 0 -10 ′ |
| 손가락 끝 테이퍼 | 14의 o 0 -10 ′ | 14의 o 0 -10 ′ | 14의 o 0 -10 ′ | 14의 o 0 -10 ′ |
| 손가락 직경을 시험하십시오 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 | Ф12 0 -0.05 |
| A-A 단면도 직경 | Ф50 | Ф50 | ---- | Ф50 |
| A-A 단면도 폭 | 20±0.2 | ---- | ---- | 20±0.2 |
| 배플 직경 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 배플 간격 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 힘 | ---- | ---- | ---- | 10N의 힘으로, 20N, 30N |
| 적용되는 기준 | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

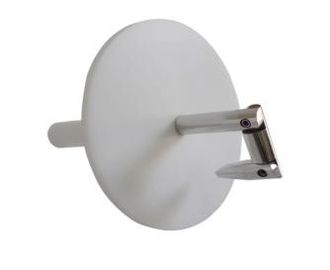

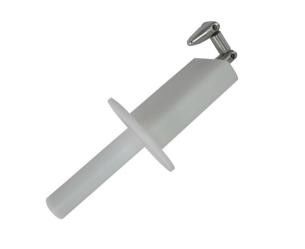

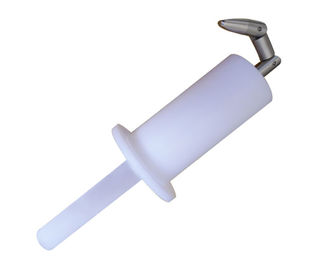

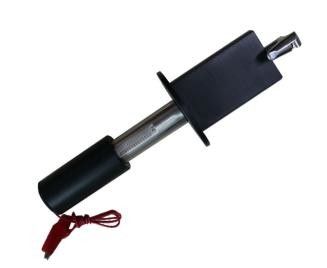

참고를 위한 그림:
