| 진동 발전기의 정현 힘: | 2000kgf (20000N) | 진동 발전기의 주파수 영역: | 5~3000Hz |
|---|---|---|---|
| 전력 증폭기 효율성: | ＞95 % | 가속계기의 주파수 영역: | 0.3-8000Hz±10% |
| 하이 라이트: | 오디오 측정 장비,드롭 테스트 장비 |
||
IEC 60065 오디오 영상 정보 시험 전기 진동 시험 체계
전기 진동 시험 체계 DC-2000
상품 정보:

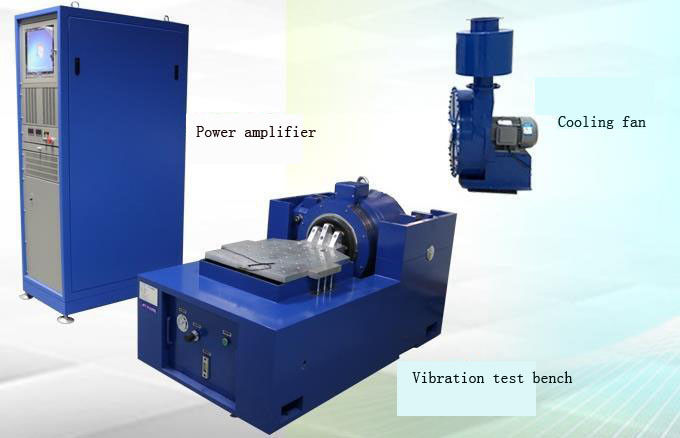

진동 시험 체계는 4개 부품으로 이루어져 있습니다: 진동 시험대, 전력 증폭기, 관제사 및 냉각팬.
1. 진동 시험대
진동 테이블의 일 원리:
격려 지휘자는 자기장에 있는 전자기력에 의해 몹니다. 전자기 진동 벤치의 자석 회로에 있는 동적인 원형이 교류 전류 신호를 통과할 때, 호쾌한 힘은 자석 회로에서 생성됩니다.
동적인 원형:
전기 진동 테이블의 최대 중요한 부분은 동적인 원형, 동적인 원형입니다 활성 시스템입니다. 그것은 드라이브 코일을 격려해서 진동 왔다갔다 자유롭게 달성하기 위하여 자석 회로 체계에 의해 생성된 작동 에어갭에서 두는 코일을, 몹니다.
흥분 코일:
전기 진동 테이블의 흥분 코일은 위 흥분 및 더 낮은 흥분으로 분할됩니다. 동적인 코일 모양 2 상호간에 수직 자기장과 함께 2. 코일은 동적인 코일과 흥분 사이에서 잘라서, 이와 같이, 진동 벤치를 격려될 때 생성합니다 필수 호쾌한 힘을 자기 유도 힘을 생성하기 위하여 서로 잘립니다.
2. 전력 증폭기
전력 증폭기의 일 원리: 삼상 교류 전원은 힘 빈도 변압기로 고립됩니다, 숫사슴은 삼상 가득 차있 교량 여과기에 보내지고, 그 때 낮 잔물결 DC 전원 공급은, 및 산출 전압 파 통행에 정상 모드 및 일반적인 형태 초크 코일 거르는 보내지고, 축전기를 통해서 H 교량 변압기 그리고 진동 테이블에 산출 걸러집니다.
3. 제어 부분
우리의 관제사는, 130dB 역학 범위까지 사용해, 세계의 가장 진보된 DSP 기구 및 제어 연산 논리의 32 비트 부동 소수점 450MHz DSP 가공업자, 고성능 24 조금 ADC를 믿을 수 있는 통제 질을 지키. 동시에, 관제사는 다음을 포함하는 포괄적인 진동 제어 소프트웨어 단위를 당신에게 제공할 수 있습니다: 무작위 플러스 무작위, 사인 곡선의, 고전적인 충격, 공명 수색 및 망설임, 충격 응답 스펙트럼 통제, 정현, 정현 플러스 정현, 무작위의, 장기 파형 재생산 및 다른 접근가능성 특징 플러스 무작위. 각 기능 단위는 기본 및 선택적인 기능을 제공하고 사용자는 필요에 따라서 필수 기능을 주문을 받아서 만들 수 있습니다.
(위 단위는 전반적인 가동을 위한 전력 증폭기 상자로 건설될 수 있고 또는 따로따로 둘 수 있습니다)
4. 수직 확장 싱크대
모수:
| 진동 발전기 (DC-2000) | |
| 정현 힘 | 2000kgf (20000N) |
| 무작위 힘 | 2000kgf (20000N) |
| 충격 힘 | 4000kgf (40000N) |
| 주파수 영역 | 5~3000Hz |
| 지속적인 진지변환 (진폭) | 0-51mm의 미리 설치 |
| 진동 고립 빈도 | 2.5Hz |
| 수준 하나 공명 주파수 | 2600±5%Hz |
| 싱크대 나사 | 17*M10 |
| 자속 누설 | <1mt> |
| 최고 속도 | 2m/s |
| 최대 가속도 | 980m/s2 (100g) |
| 이동 부분의 상당 질량 | 20kg |
| 동적인 코일 직경 | Φ280mm |
| 최대. 적재 | 300Kg |
| 무게 | 2695kg |
| 엇바꾸기 전력 증폭기 (KA-21) | |
| 증폭기 산출 | 21KVA |
| 정격 출력 전압 | 120Vrms |
| 잡음 대 신호 비율 | >65dB |
| 전력 증폭기 효율성 | >95% |
| 체계 보호 | 온도 보호, 에 진지변환 보호, 과전압 보호, 에 현재 보호, 의 밑에 전압 보호, 외부 보호, 논리 결함 보호 |
| 차원 | 1800*900*800mm |
| 무게 | 450kg |
| 수직 확장 싱크대 (TB-1010) | |
| 테이블 크기 | 1000mm×1000mm |
| 테이블 무게 | 60kg |
| 가장 높은 빈도 | 200Hz |
| 선택 수평 테이블 (S-1010) | |
| 테이블 크기 | 1000mm×1000mm |
| 테이블 무게 | 60kg |
| 가장 높은 빈도 | 200Hz |
| 컴퓨터와 관련 부속품 | |
| 주인 | Lenovo |
| 감시자 | 전기 약실의 보류하는 위치에 따라 주문을 받아서 만드는 |
| 팬 (FJ-2000) | |
| 팬 힘 | 7.5KW |
| 공기 양 | 0.71M3/s |
| 풍압 | 3.5Kpa |
| 차원 | 500*300*200mm |
| 덕트 길이 | 4m |
| 무게 | 140kg |
| 가속계기 (JF) | |
| 감도 | 150pc/g |
| 주파수 영역 | 0.3-8000Hz±10% |
| 측정 범위 | 2000g |
| 충격 저항 | 2500g |
| 선 길이 | 5m |
| 작용 온도 | -40-150℃ |
| 무게 | 35Gram |
| 임명 방법 | M5 |
