| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | Calibration Certificate (Cost Additional) |
| 모델 번호: | HC6205 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Customized |
| 포장 세부 사항: | 합판 |
| 배달 시간: | 30 일 |
| 지불 조건: | T는 / T |
| 공급 능력: | 10 고정되는 /month |
| 압력 범위: | 1KN ~ 20KN(제어 가능) | 힘 허용 오차: | ±1% |
|---|---|---|---|
| 호감 범위: | 0~400MM | 단위 스위치: | kg/n/lb |
| 못 관통 속도 범위: | 1 ~ 80mm/s | 속도 정확도: | ±0.1MM/초 |
| 하이 라이트: | 20KN 배터리 테스트 챔버,400MM 배터리 테스트 챔버 |
||

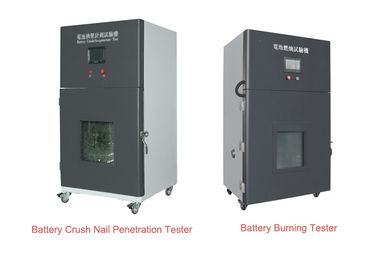

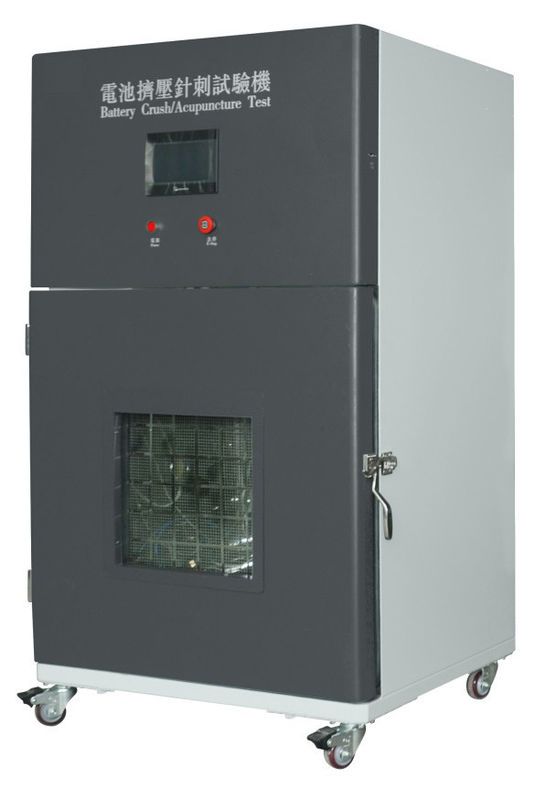

1KN ~ 20 KN PLC 통제 건전지 호감 못 침투 0~400MM 시험 약실
생산 정보:
이 테스터는 IEC62133 항목 7.3.6,8.3.5 IEC60086-4 항목 6.5.3 IEC 60086-1, GB/T 18332.2-2001, UL1612, UN38.3, GB/T 312441에 따라 설계 및 제조되었습니다. on .그것은 배터리와 같은 환경을 실제로 사용하는 전원 리튬 배터리 터미널을 시뮬레이션합니다. 예를 들어 배터리가 충돌, 침투 및 다양한 분쇄/침투 조건에서 다양한 결과를 피드백합니다.
테스트는 20℃ ± 5℃의 환경 온도에서 이루어져야 하며, 열전대와 연결되는 배터리(배터리 넓은 표면에 고정된 열전대 접촉점)를 통풍 찬장에 넣고 3mm 비부식 스테인리스 못이 중심점을 관통합니다. 20mm/s-80mm/s의 속도로 배터리.
매개변수:
| 구조 | 수직 압력 구조의 수직형 |
| 입력 전압 | 380V 50Hz |
| 압력 범위 | 1KN ~ 20KN(제어가능) |
| 힘 허용 오차 | ±1% |
| 호감 범위 | 0~400MM |
| 단위 스위치 | kg/n/lb |
| 못 관통 속도 범위 | 1 ~ 80mm/s(제어 가능) |
| 속도 정확도 | ±0.1MM/초 |
| 손톱 관통력 | 유압 |
| 테스트 공간 | ≥ W300*D300*H200mm |
| 전체 치수 | W940XD780XH1620mm |
| 관찰 창 | 390 X 360mm(두께 20mm 강화방폭유리) |
| 조명 | 챔버 내부 상단에 조명 포함 |
| 베이스 | 4개의 범용 바퀴와 4개의 고정 캐스터로 설치되어 자유롭게 이동 및 고정이 가능합니다. |
| 방폭 장치 | 공기 방출 기능으로 테스트 할 때 생성 된 폐 공기를 배출하십시오.폭발 방지 및 압력 해제 기능으로 보호 캐비닛(300*300mm) 뒷면의 자기 흡착식 압력 릴리프 도어, 강한 공기 충격 시 릴리프 도어가 자동으로 열리고 폭발 충격력이 감소합니다. |
| 챔버 바닥 | 전해질 및 실험 잔해에 대한 추출물 유형 수집 장치 포함. |
| 텅스텐 강철 바늘 |
Φ3X100MM 10개입 Φ5X100MM 10개입 |
| 기계 무게 | 약 400KG |
| 표시 방법 | PLC 터치스크린 |
IEC62133의 표준 설명
7.3.6 세포 분쇄
a) 요구 사항
세포가 심하게 부서져도(예: 폐기물 압축기에 폐기하는 동안) 화재나 폭발을 일으키지 않아야 합니다.
나) 시험
완전히 충전된 각 셀은 두 개의 평평한 표면 사이에서 분쇄되며 분쇄를 위한 힘은 13KN의 힘을 가하는 유압 램에 의해 적용됩니다.+1KN, 분쇄는 가장 불리한 결과를 초래하는 방식으로 수행되며, 일단 최대 힘이 가해지거나 원래 전압의 1/3의 급격한 전압 강하가 얻어지면 힘이 해제됩니다.
원통형 또는 각형 셀은 파쇄 장치의 평평한 표면에 평행한 길이 방향 축으로 파쇄되어 각형 셀의 넓고 좁은 면 모두에 가장 적합합니다. 셀의 두 번째는 첫 번째 셀과 비교하여 길이 방향 축을 중심으로 90º 회전하여 테스트됩니다. 세트 .
다) 합격기준
불 없음, 폭발 없음
8.3.5 호감(세포)
a) 요구 사항
세포가 심하게 부서져도 화재나 폭발을 일으키지 않습니다.
나) 시험
8.1.2의 상한 충전 온도에서 두 번째 절차에 따라 충전된 각각의 완전히 충전된 셀은 주위 온도에서 두 개의 평평한 표면 사이에서 즉시 이동되고 분쇄되며, 분쇄를 위한 힘은 힘을 가하는 유압 램에 의해 적용됩니다. 13KN의+1 KN. 파쇄는 가장 불리한 결과를 초래하는 방식으로 수행됩니다. 최대 힘이 가해지거나 원래 전압의 1/3의 급격한 전압 강하가 얻어지면 10% 변형이 발생합니다. 초기 치수, 힘이 해제됨(어떤 조건이 먼저 발생하든지 힘이 해제되어야 함을 나타내는 표시여야 함)
원통형 또는 각형 셀은 파쇄 장치의 평평한 표면에 평행한 세로 축으로 파쇄됩니다. 각형 셀의 넓은 면만 테스트합니다.
다) 합격기준
불 없음, 폭발 없음
여기를 클릭하십시오배터리 테스트 장비.pdf 배터리 테스트 장비의 전체 세트를 얻으려면.
