기준: | IEC62560 | 절: | 조항 15 그림 8 |
---|---|---|---|
테스트 샘플: | 비 조광 램프 | 재료: | 플라스틱 |
하이 라이트: | 그림 8 조명 테스트 장비,IEC 62560 조명 테스트 장비,조항 15 조명 테스트 장비 |

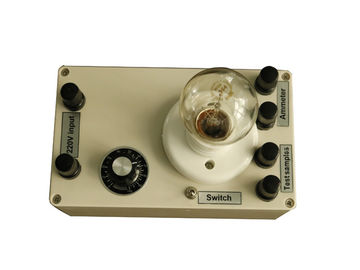

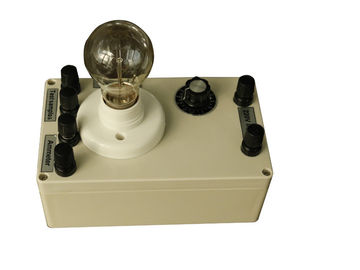

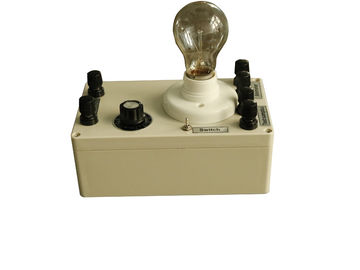

IEC62560 항목 15 테스트 회로 그림 8 비조광 램프 테스트용
제품 소개
비 조광 램프를 테스트하기 위한 테스트 회로는 IEC62560 항목 15 그림 8에 따라 제조됩니다.
표준 설명:
15.비정상 동작
안정기 내장형 램프는 비정상적인 작동 조건에서 위험을 일으키지 않아야 합니다.
안정기 내장형 램프는 비정상적이거나 부주의한 작동의 결과로 감전 보호 장치의 안전을 손상시키는 화재 및 기계적 손상의 위험이 없도록 구성되어야 합니다.
비정상 작동의 가능한 경우로서 직경 또는 전자 스위치에 조광이 불가능한 안정기 내장 램프를 적용하는 것을 시험해야 한다.
시험 절차:
그림 8에 표시된 테스트 회로에서 디밍이 불가능한 램프를 테스트합니다.
최대 I rms가 발생하는 R1 및 S1 설정을 결정합니다.
이 상황에서 테스트하고 램프가 60분 이내에 수동적으로 실패하면 10% 더 낮은 I rms에서 테스트를 반복합니다. 더 낮은 I rms는 전위차계 저항이 감소하는 방향으로 설정되어야 합니다.
최소 60분 동안 안정적인 작동이 달성될 때까지 이 절차를 반복합니다.
위의 가장 부담스러운 디밍 레벨에서 램프 fpr 8H를 작동합니다(전위차계 조정).
규정 준수
적합성은 실온 및 정격 전압에서 샘플이 없는 연소, 수직 캡 업 위치 또는 포장에 표시된 연소 위치에서 작동하여 확인합니다.
전압 범위가 선언된 경우 해당 선언된 범위의 평균 전압에서 테스트를 수행해야 합니다.
대체 정격 전압의 경우 각 정격 전압에 대해 개별적으로 시험을 수행해야 합니다.
이 테스트 동안 램프는 불이 붙거나 가연성 가스를 생성하지 않아야 하며 표준 테스트 핑거로 충전부에 접근할 수 없어야 합니다.
알아 채다
1. 제품의 형태(긁힘, 휘어짐 등)를 손상시키지 마세요.
2. 치수 정확도에 영향을 미치는 산화를 피하기 위해 먼지와 습기 환경에서 방지됩니다.
