| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | Calibration certificate(cost additional) |
| 모델 번호: | AS305E |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 카톤 박스 |
| 배달 시간: | 30 일 |
| 지불 조건: | 전신환 |
| 공급 능력: | 달 당 10개 세트 |
| 이름: | 컬러 신호 생성기 | 보증: | 1년이요 |
|---|---|---|---|
| 출력 진폭: | ≥1.5Vp -피 (조정할 수 있는 0-1.5Vp -피) /75Ω | 극성: | 양극성 |
| 공백 레벨: | 0±0.2VDC | 동기 신호 비율: | 30% |
| 입력 진폭: | 1Vp Ｐ / 75Ω (약 82%의 변조 속도) | ||
| 하이 라이트: | 양극성 오디오 비디오 검사 Equipment,15kHz 오디오 비디오 시험 장비 |
||
컬러 TV 신호 발생기 오디오 비디오 시험 장비 - 1Vp-p/75Ω - Ｙ, RY, 그것에 의해
제품 정보 :

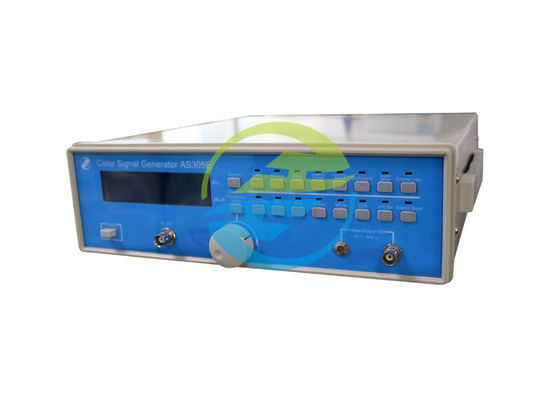

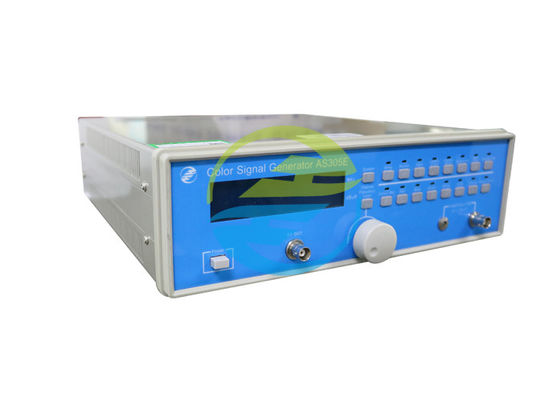

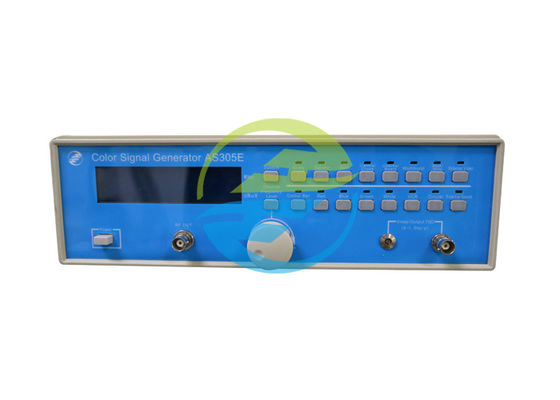

AS305E 컬러 TV 신호발생기는 가득찬 채널, 다수 표준 컬러 TV 신호발생기입니다. 그것은 신호가 전체 텔레비전 대역폭에 일관된 특성을 가지는다는 것을 보증하기 위해 중간 주파수 작류 측파대 변조와 그리고 나서 주파수 변환 고주파 주파수 방식을 사용하고 따라서 표준 레벨 TV 신호 관계자와 고성능 변조기로서 사용될 수 있습니다. 채널, 주파수, 텔레비전 포맷과 신호 출처의 출력 수준은 동시에 LCD 스크린에 디스플레이된 전부입니다. 각각 영상 신호는 독립적인 키 작전과 교육을 가지고 있고 따라서 작전과 사용이 매우 편리하고 디스플레이가 직관적입니다. 오디오 비디오 시험 장비
신호 발생기 오디오 비디오 시험 장비는 또한 영상 신호와 무선 주파수 신호 출력을 가지고 있을 뿐만 아니라 (영상 신호와 고주파 신호의 출력 진폭이 둘다 변하기 쉽습니다), 익스터널 비디오 신호와 음성 신호 입력 변조 기능을 가지고 있습니다 ; 색과 밝기 분리 신호 (S-VIDEO)가 필요에 따라 추가될 수 있다고, 비디오 구성 요소는 (Ｙ, RY, BY), 동기화, 블랭킹 펄스 신호 출력의 신호를 보냅니다. 신호 발생기는 매우 과학 연구 기관, 학교, 공장과 다른 단위에 적합합니다.
매개 변수 :
| 비디오 신호 출력 오디오 비디오 시험 장비 | |
| 출력 진폭 | ≥1.5Vp -피 (조정할 수 있는 0-1.5Vp -피) /75Ω |
| 극성 | 양극성 |
| 공백 레벨 | 0±0.2VDC |
| 동기 신호 비율 | 30% |
| 외부 영상 신호 입력 | |
| 입력 진폭 | 1Vp Ｐ / 75Ω (약 82%의 변조 속도) |
| 극성 | 양극성 |
| 색신호 | |
| 색 반송파 주파수 |
4.433619 마하즈 PLA / B.D.G.H.I.K 3.579545 마하즈 NTSC/M |
| 크로미넌스 위상 오차 |
컬러 Sync + 3' 각각 color±5' |
| 인터널 오디오 신호 | 1kHz±10% 정현파 |
| 외부 음성 신호 입력 | |
| 외부 오디오 주파수 범위 | 20Hz-15kHz |
| 외부 음성 입력 진폭 | 420mV/rms (1kHz에 있는 주파수 편이가 ±50 킬로 헤르츠에 대한 것입니다) |
| 신호 발생기 운영 체제 | PAL / 버밍엄 게이지, PAL/I, PAL / D.K, NTSC/M (선택적) |
| 화면과 오디오 운반체 | |
| 화면 반송 주파수 범위 | 45MHz~871.25MHz |
| 주파수 에러 | ≤7×10-5 |
| 출력 진폭 | 50-110+10 -5 dBuV/75Ω |
| 화면 변조 모드 | 부정적인 AM / |
| 오디오 운반체와 비디오 반송파 간격 |
4.5 마하즈 NTSC/M 5.5 마하즈 PLA / B.G.H 6.0 마하즈 PLA/I. 6.5 마하즈 PLA / D.K |
| 오디오 운반체 비율에 대한 영상 반송파 | 13±3dB |
| 밴드 금지에서 | ≥ 50dB |
| 영상 신호 | |
| 무채색스케일 | (흑인에서부터 백인까지) 선 8 수준 거리 사다리 신호 |
| 스퀘어 | 11 철봉 경기 × 15 세로 막대 |
| 장소 | 수평식 15 핵심 Ｘ 수직 11개 핵심 |
|
센터 크로스 오디오 비디오 시험 장비 |
1 중앙 수직선의 3 술집, 왼쪽 경계선을 위한 2. 심묵을 위한 3 술집 1, 상부 및 하부 경계선을 위한 2. |
| 흑백의 그리드 | 16 수평 그리드 × 12 수직 그리드 |
| 멀티웨이브 그룹 | 0.8 8개 그룹의 5MHz 단일 주파수 신호에 |
| 반쯤 검고 반쯤 하얗습니다 | 좌측 절반은 검고 우측 반이 하얗습니다 |
| 표준 색 |
범위 포맷 : 100/0/75/0 피 에이 엘 시스템 77/7.5/77/7.5 NTSC |
| 레드 필드 | 크기 포맷 : 똑같은 색과 일치합니다 |
| 푸른 필드 | 크기 포맷 : 똑같은 색과 일치합니다 |
| 청색 분야 | 크기 포맷 : 똑같은 색과 일치합니다 |
| 백색계 | 100%White |
| 사차원벡터 | Y=50% |
| 벨소리 | Y=100%, 반지름 4.5 스퀘어 |
