브랜드 이름: | HongCe |
모델 번호: | HT-U01 |
모크: | 1개 세트 |
가격: | Negotiatable |
지불 조건: | 전신환 |
공급 능력: | 100개의 고정되는 달 |

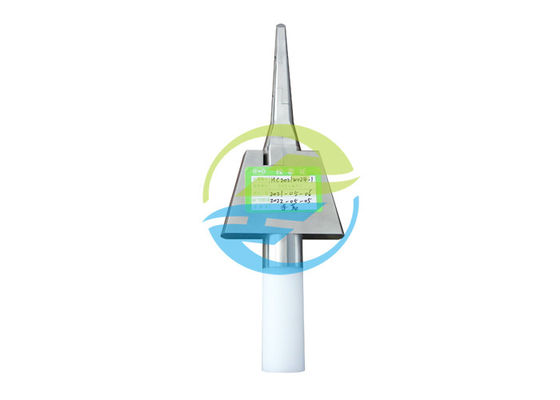

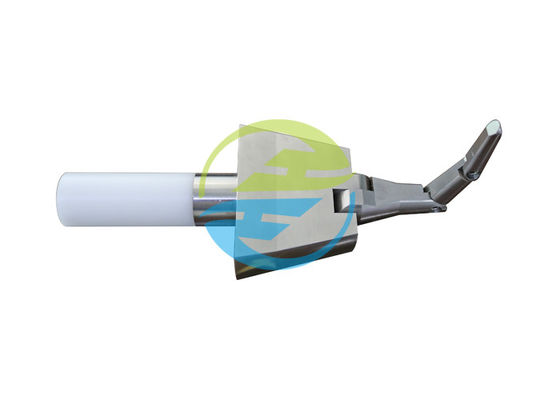

UL507 무화과 9.2 라이브 부품의 접근성을 위한 웹 스톱 테스트 핑거 프로브가 있는 관절형 프로브
UL507 조항 9.1~9.3의 설명:
9 충전부의 접근성
9.1 일반
9.1.1 절연되지 않은 충전부 및 필름으로 코팅된 전선으로 인한 감전의 위험을 포함하는 의도하지 않은 접촉의 위험을 줄이기 위해 기기의 외함 또는 모터의 개구부는 9.3.1 – 9.4.1 및 9.3.1~9.4.1 및 표 9.1.
9.2 직접 및 간접적으로 접근 가능한 모터
9.2.1 직접 접근 가능한 모터는 다음과 같은 모터입니다.
a) 부품을 제거하지 않고 접촉할 수 있습니다.또는
b) 연락할 수 있는 위치에 있습니다.
9.3 프로브의 적용
9.3.1 표 9.1에 언급되고 그림 9.2에 예시된 프로브는 개구부가 허용하는 모든 깊이에 적용되어야 하며 접촉을 시도하는 데 필요한 위치로 개구부를 통해 삽입하기 전, 도중, 삽입 후에 회전하거나 각도를 조정해야 합니다. 절연되지 않은 충전부 또는 필름 코팅된 와이어.필요한 경우 개구부를 통해 삽입한 후 구성을 변경합니다.구성은 프로브의 접합된 부분의 위치를 나타냅니다.
표준:NIEC62368 무화과 V1, UL474 무화과 5.1, UL507 무화과 9.2(PA100A), UL982 무화과 7.1, UL1017 무화과 2, UL1062 무화과 1.2, UL1278 무화과 8.3, UL1310 무화과 16.00
신청:그것은 전기 장비의 인클로저 보호 테스트에 널리 사용됩니다.
테스트 샘플:쉽게 접근할 수 있는 인클로저 충전부 또는 기계 부품.
특색:나일론 핸들+프로브, 표준도에 따라 제작됩니다.
매개변수:
이름 | 매개변수 |
1 | R3.5 |
2 | 0.05 |
삼 | 0.05 |
4 | 0.05 |
5 | 0.05 |
6 | 16 |
7 | 25.4 |
8 | 0.05 |
9 | 50 |
10 | 78 |
11 | R25 |
12 | 78 |
13 | 97 |
14 | 약30° |
15 | 5.8 |
16 | 15 |
17 | 19 |
18 | 21.5 |
19 | 25.4 |
20 | 5 |
21 | 30 |
22 | 60 |
23 | 90 |
24 | 96 |
25 | 100 |
26 | 136 |
27 | 154 |
28 | 234 |
참고용 그림:
