| 원래 장소: | 중국 |
| 브랜드 이름: | HongCe |
| 인증: | calibration certificate |
| 모델 번호: | HC9921 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiatable |
| 포장 세부 사항: | 합판 |
| 배달 시간: | 25일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 10 세트/월 |
| 상품명: | 진자 망치 시험 장치 | 보증: | 일년 |
|---|---|---|---|
| 기준: | IEC60884-1 | 애플리케이션: | 기계적 강도 시험 |
| SuImpact 테스트 포트 무게 장착: | 10±1kg | 진자 길이: | 1000mm |
| 테스트 샘플: | 플러그 및 콘센트 | 눈에 띄는 요소: | 150g |
| 하이 라이트: | 10kg 장착 진자 해머 시험 장치,IEC 60068-2-75 진자 해머 시험 장치,1000mm 진자 해머 시험 장치 |
||

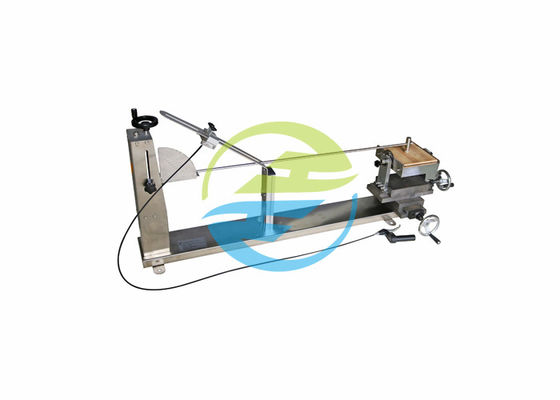

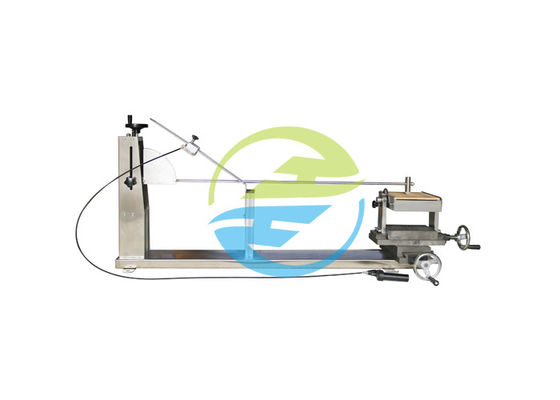

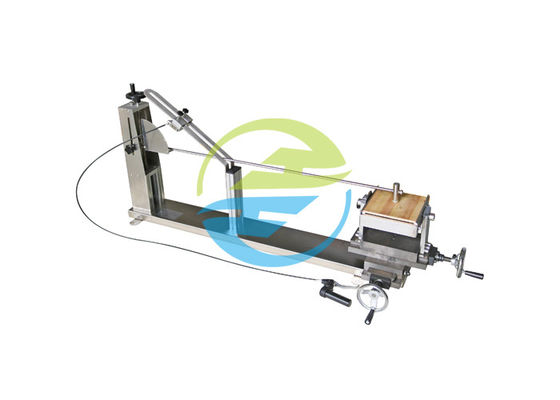

IEC 60068-2-75 테스트 EHA 진자 망치 테스트 장치(10kg 장착 지원 포함)
IEC60884-1 조항 24.1
시편은 IEC 60068-2-75(시험 EHA)에 기술된 바와 같이 등가 질량이 250g인 진자 해머 시험 장치를 사용하여 타격을 가하여 검사합니다.
시편은 공칭 두께가 8mm이고 정사각형이 약 175mm인 합판 위에 장착되며, 장착 지지대의 일부인 단단한 브래킷에 상단 및 하단 가장자리가 고정됩니다.
장착 지지대는 (10 ± 1) kg의 질량을 가져야 하며 피벗을 통해 단단한 프레임에 장착되어야 합니다.프레임은 단단한 벽에 고정됩니다.
마운팅 디자인은 다음과 같습니다.
- 충격점이 피봇 축을 통과하는 수직면에 놓이도록 시편을 배치할 수 있습니다.
- 시편을 수평으로 이동하고 합판 표면에 수직인 축을 중심으로 회전할 수 있습니다.
– 합판은 수직 축을 중심으로 양방향으로 60° 회전할 수 있습니다.
표면형 콘센트 및 표면 장착 상자는 일반 사용과 같이 합판에 장착됩니다.
녹아웃이 제공되지 않은 유입구는 열린 상태로 둡니다.녹아웃이 제공되면 그 중 하나가 열립니다.
매립형 콘센트는 해당 장착 상자가 아니라 합판 시트에 고정된 유사한 기계적 특성을 갖는 혼빔 또는 재료 블록에 제공된 홈에 장착됩니다.
블록에 목재를 사용하는 경우 목재 섬유의 방향은 충격 방향과 수직이어야 합니다.
매립형 나사 고정 콘센트는 나사를 사용하여 혼빔 블록에 움푹 들어간 러그에 고정해야 합니다.매립형 클로 고정 콘센트는 클로를 사용하여 블록에 고정되어야 합니다.
타격을 하기 전에 주요 부품 및 덮개의 고정 나사를 표 6에 명시된 토크의 2/3에 해당하는 토크로 조입니다.
충격 지점이 피벗 축을 통과하는 수직면에 놓이도록 시편을 장착합니다.
타격 요소는 표 21에 명시된 높이에서 떨어질 수 있습니다.
기준: IEC60884-1 2013 항목 24.1 및 그림 22~26, IEC60669-1, IEC60068-2-75
애플리케이션: 이 장치는 플러그 및 콘센트, 표면 유형 장착 상자, 나사 글랜드, 글랜드 커버, 스위치 및 가정용 및 유사한 목적의 기타 전기 부속품에 대한 기계적 강도 테스트에 적합합니다.
테스트 샘플: 플러그 및 콘센트, 표면 유형 장착 상자, 나사 글랜드, 글랜드 커버, 스위치 및 기타 전기 액세서리.
특징:마운팅 브라켓은 상하, 좌우 이동이 가능하며, 충격각도 조절이 가능합니다.장치는 2J 이하용 저에너지 진자 충격 장치입니다.
매개변수:
1. 진자: 길이: 1000mm;외부 직경: 9mm;강관 벽 두께: 0.5mm;재료: 강철;무게: 100±1g
2. 장착 브래킷: 무게: 10±1 kg;그것은 잘 설정되어 있으며 수평 방향과 수직 방향을 조정할 수 있습니다.전체 브래킷은 회전 축을 통해 90° 회전할 수 있습니다.
3. 눈에 띄는 요소: 150g, 등가 질량 200g. (옵션용 200g 타격 요소).
4. 충격 에너지, 등가 질량 및 낙하 높이 표
| 에너지/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| 등가 질량 /킬로그램 | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| 낙하 높이 ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
노트:
|
|||||||||||||||
