12.5 밀리미터보다 적은 케이블 외경을 위한 수동 작동 저온 휨 시험 기구

12.5 밀리미터보다 적은 케이블 외경을 위한 수동 작동 저온 휨 시험 기구

8.1 단열을 위한 저온에 있는 굽힘 시험
8.1.1 장군
본 시험은 그것이 아령들로 준비하도록 가능하지 않을 때 12.5 밀리미터까지 외경을 가지고 있는 원형 단면의 핵심을 위해 그리고 부채꼴 형상 핵심을 위해 일반적으로 의도됩니다.                          선로 시험 장치
필요할 경우에 케이블의 종류에 대한 기준까지, 시험은 더 큰 핵심에 실행될 것입니다. 그렇지 않았다면, 더 큰 핵심의 단열재는 종속절 8.3에서 묘사된 늘임 시험을 받을 것입니다.
8.1.2 시험편의 샘플링과 준비
시험될 각각 중심은 적당한 길이의 2개 샘플에 의해 대표될 것입니다. 덮개의 이동 뒤에 있다해도 샘플은 시험편으로서 사용될 것입니다.                         선로 시험 장치
8.1.3 장치
본 시험에 대하여 권고된 장치는 설명으로 수치 1, 페이지 20에 나타납니다. 그것은 시험편을 위해 회전하는 맨드릴과 안내 장치로 본질적으로 구성됩니다.                        선로 시험 장치
다른 싱글 맨드릴 장치가 형태 1에 나타난 그 하나에 본질적으로 해당되어 또한 사용될 수 있습니다.

장치는 시험 전과 시험 동안 적당한 저온 관방에서 개최될 것입니다.

표준 :IEC60811-1-4 조항 8.1과 8.2, 전기이고 광케이블 부분적 1-4의 재료를 격리하고 외장하기 위한 공통 검사 방법 :저온에 있는 일반적 애플리케이션 테스트를 위한 방법.

애플리케이션 :본 시험은 12.5 밀리미터에 달하는 전체 직경과 케이블을 위해, 또는 플랫 케이블, 20 밀리미터에 달하는 중앙 주축 차원을 위해 일반적으로 의도됩니다.                       선로 시험 장치

테스트 샘플 :12.5 밀리미터에 달하는 전체 직경으로, 또는 플랫 케이블, 20 밀리미터에 달하는 중앙 주축 차원을 위한 케이블.

특징 :스테인레스 강, 2 정거장으로 만들었고 저온 챔버의 밖에 연결될 수 있는 확장된 핸들로 설비합니다.

매개 변수 :

스테이션 :2

샘플의 지름 :Φ2.5mm ~12.5mm                        선로 시험 장치

권회수 :2 내지 10 전환과 권회수는 다음 표에 명시되는 것으로서 있을 것입니다 :

시험 조건 : 맨드릴의 지름은 4와 5 번 시험편의 지름의 사이에 있을 것입니다. 표준은 맨드릴로 설비합니다 :Ф4,Ф5,Ф6,Ф7,Ф8,Ф10,Ф12,Ф14,Ф16,Ф18,Ф20,Ф24,Ф37.5mm

회전 속도 : 5S/ 전환, 수동 제어                       선로 시험 장치

파이프의 지름 : Ф3.5,Ф6,Ф10,Ф12,Ф16mm, 각각의 두 조각

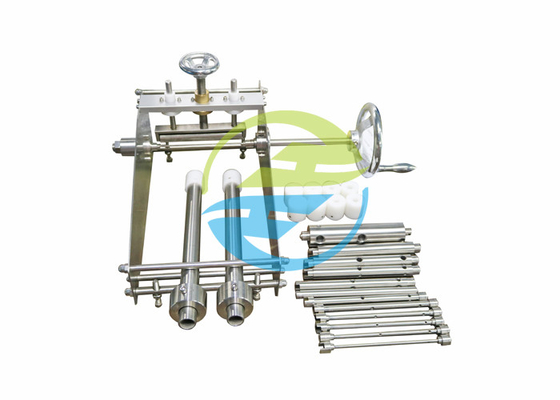

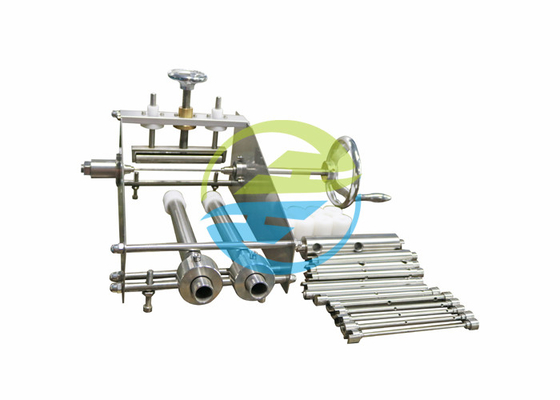

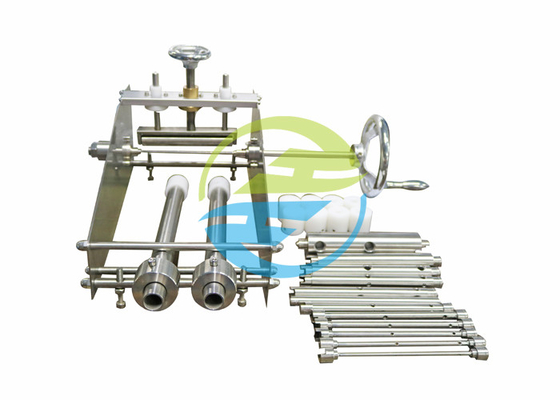

참고를 위한 사진 :
