배경:

안전은 가정용품 공업에서 최고 입니다. 기구 배선 체계 내의 인간적인 오용, 에 현재의, 또는 단락 실패, 화재 방지 필요조건의 가능성 때문에 기구 안에서 사용된 물자의 가연성을 평가하고 평가하기 위하여 창조되었습니다. 놀 철사 테스트는 기구 공업 안에서 오늘 사용된 1개의 그런 필요조건입니다.

이 서류는 놀 철사 테스트를 탐구하고, 놀 철사 시험 절차의 뒤에 이론적 설명을 기술하고 다른 일반적인 가연성 시험 방법에 간단히 연습을 비교합니다. 서류는 또한 놀 철사 테스트 연습을 경세하는 명세에 광명을 비춰줍니다. 마지막으로, 그것은 기구 고객이 놀 철사 가연성 요구에 응할 것을 돕도록 생산 한계 제공으로 TE의 투입을 보여줍니다.

기술적인 모수:

놀 철사 테스트는 무엇입니까?

역사적으로 다수 방법은 물자 가연성 및 내화성을 평가하기 위하여 개발되었습니다. 이들은 두를 지시합니다 화염과 간접적인 화염 실험 방법을 포함합니다. 직접적인 화염 방법의 보기는 UL 94 명세에서 정의됩니다. 이 긴 받아들여진 시험 방법은 통제되는 조건 하에서 수직으로 또는 수평으로 거치한 견본에 화염을 직접 적용하는 포함합니다. 다른 한편으로는, 간접적인 화염 방법은 표본에 적용된 비 타오르는 열원을 특색짓습니다. 놀 철사 테스트는 간접적인 화염 방법의 보기입니다. 이 방법 적용에서 시험 결과는 점화를, 각자 진화합니다 화염을 (만일 점화가 일어나면) 저항하고, 물방울을 통해 불을 전파하지 않는 물자의 추세를 비교하는 방법을 제공합니다. 잘 직접적인 방법과 간접적인 방법의 차이를 이해하기 위하여, 숫자 2.를 참조하십시오.

기존하는 시험 방법이 모든 인화성 원인을 포함하지 않았기 때문에 국제적인 전기 위원회 (IEC)는 2001년에 놀 철사 실험 방법을 설치했습니다. 특히, 놀 철사 시험은 과열하고 있는 과대 적재한 연결 또는 성분에 기인한 기능을 상실 전기 장비에서 발생할지도 모르다 열효과를 가장하기 위하여 이용됩니다.

놀 철사 시험 방법론:

가정용품을 위한 놀 철사 필요조건은 IEC 60335-1에서 지정됩니다. 그러나, 실제적인 놀 철사 시험 방법론은 IEC에서 명세의 60695-2의 시리즈 커버됩니다.

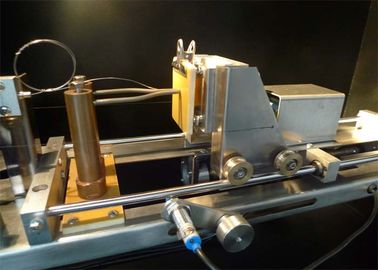

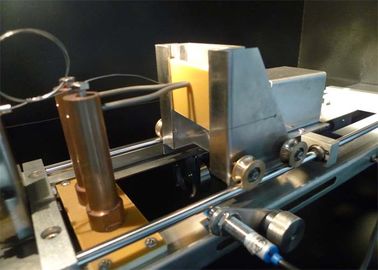

놀 철사 미리 결정된 온도에 성분을 가열해서 수행됩니다. 격렬한 성분은 놀 철사로 불립니다. 놀 철사 테스트에 사용된 격렬한 성분의 보기를 위해 숫자 3를 보십시오.

시험될 표본은 그 자리에 정착물이고 티슈 페이퍼는 표본의 밑에 직접 있습니다. 미리 결정된 온도를 도달한 후에, 성분은 30 초 동안 1N의 세트 힘의 밑에 표본 물자로 그 때 눌러집니다. 점화가 일어나는 경우에, 기록은 물자의 드립이 티슈 페이퍼를 발화하는 경우에, 그리고 내구를, 화염 고도 주의하기 위하여 합니다.

놀 철사 최종 생산물과 원료 시험 판 둘 다에 수행될 수 있습니다. 각 케이스에 있는 수락을 정의하기 위하여 이용된 용어는 약간 다릅니다.

1. GWT는 놀 철사 시험 (IEC 60695-2-11)를 뜻합니다. GWT는 놀 철사 완제품에 수행될 때 사용됩니다. 이 시험의 결과는 통행 이고 또는 주어진 온도에 실패할 것입니다. 시험을 통과하는 것은 표본이 발화하지 않도록 요구하고 또는 격렬한 성분의 제거 후에 30 초 안에 각자 진화합니다. 더구나, 표본은 드립이 일어나는 경우에 티슈 페이퍼를 발화하지 않을지도 모릅니다.
2. GWFI는 놀 철사 가연성 색인 (IEC 60695-2-12)를 뜻합니다. 이것은 완제품에서 이용된 원료와 관련되었던 재산입니다. 이 재산은 주어진 간격의 원료의 시험 판에 놀 철사 시험을 시행해서 결정됩니다. 놀 철사 가연성 색인 (GWFI)는 물자가 격렬한 성분의 제거 후에 30 초 안에 발화하지 않거나 각자 진화하지 않는 가장 높은 온도입니다.
3. GWIT는 놀 철사 점화 온도 (IEC 60695-2-13)를 뜻합니다. 이것은 완제품에서 이용된 원료와 관련되었던 재산입니다. 이 재산은 주어진 간격의 원료의 시험 판에 놀 철사 시험을 시행해서 결정됩니다. 격렬한 성분이 시험 판과 접촉하여 인 동안 놀 철사 점화 온도 (GWIT)는 물자가 오래를 위해 발화하고 점화하는 저온 5 초 보다입니다.
4. 3개의 기간의 지식은 놀 철사 테스트가 전반적인 안전 표준 IEC 60335-1의 밑에 적용되는 어떻게 지 이해하게 근본적 입니다.
5.

   놀 철사 테스트와 IEC 60335-1: 가구와 유사한 전기 제품의 안전

   IEC 60335-1는 가정용 전기 제품의 안전을 경세하는 일반적인 명세입니다. 명세 안에, 놀 철사 테스트는 기구 안에서 이용된 현재 나르는 연결을 지원하는 비 금속 물자의 가연성을 평가하기 위하여 이용됩니다.

   IEC 60335-1에서 된 놀 철사 시험 엄격은 연결에 의해 날라지는 현재 양에 의해 기구가 참석되는 사용 도중 무인 상태 이다는 것을, 그리고 곁에 결정됩니다. 참석한 기구는 기본적으로 진공 청소기 철 및 커피 남비와 같은 참석 소비자에 의해 운영하는 어떤 기구든지입니다. 무인 상태 기구는 그 자리에 놓이고 그들의 힘으로 운영하는 그들입니다. 그런 보기는 단위, 접지 닦은 기계, 세탁기 및 건조기를 요리하는 냉장고를 포함합니다.



   에 무인 상태 것과 같이 분류되는 0.2A 보다는 현재 더 중대한 신청에서 사용된 연결관은 가장 가혹한 평가에 지배를 받습니다. 이 명세에 따르기 위하여는, 가연성 평가의 3개 수준은 요구될지도 모릅니다:

   A: 평가의 첫번째 수준을 통과하기 위하여는, 물자가 최소한 GWFI 850 ºC가 있어야 완제품은 850 ºC에 놀 철사 시험을 통과해야 합니다. 위 통행에서 확인되는 것과 같이 30 초 안에 통과할 것을 완제품을 위해 그것이 주의하는 것이 중요합니다 표본 각자 진화해야 합니다. 시험은 절차 60695-2-11에 지배를 받습니다.



   B: 평가의 두번째 수준을 통과하기 위하여는, 물자가 최저 GWIT 775 ºC가 있어야 완제품은 750 ºC에 놀 철사 시험을 통과해야 합니다. 완제품이 시험되는 경우에, 어떤 점화든지 2 초 안에 각자 진화해야 하거나 주위 성분은 평가의 제 3의 수준을 통과해야 한다는 것을 주의하는 것이 중요합니다.

   단지 연결관이 2 초 오래 보다를 위한 화염을 전시해야만 평가의 제 3의 수준은 (실행되는) 연결관에 직접 실행되지 않으며, 대신에 연결관의 위 이론적인 봉투 안에서 떨어지는 기구 내의 어떤 성분든지에 실행됩니다. UL 94 V1가 더 평가에 지배를 받지 않기 때문에 최소한도 가연성 지적이 있는 물자에는에게서 하는 봉투 내의 성분. 그러나, 있는 UL 94 V1 보다는 더 적은이 봉투 내의 성분에는 바늘 화염 시험에 지배를 받습니다.

   무인 상태 기구에 있는 현재 0.2 더 중대하게 A를 나르는 연결을 지원하는 물자를 위해 요구된 테스트의 삽화를 위한 부록 A에서 있는 순서도를 참조하십시오.



   참석된 기구가 보다 적게 가혹한 실험 방법을 복종된 대로 현재에 무인 상태 것과 같이 분류되는 0.2A 보다는 더 적은 기구에서 사용되고는 또는 분류되는 연결관. 기구 제조자가 성분에 IEC 60335-1 당 테스트의 정확한 수준을 적용하기 위하여 그들의 완제품의 적합한 분류를 이해하는 것이 중요합니다.



   TE 연결성은 기구 고객이 IEC 60335-1의 가연성 요구에 응할 것을 돕도록 생산 한계 제공으로 투입됩니다. TE는 지속적으로 새로운 이 물자가 놀 철사 수락이 필요한 신청을 위해 적당한지 결정하기 위하여 수지를 평가하고 있습니다.



   우리의 경험은 최소한도 놀 철사를 만나는 수지 물자를 사용하여 단순히 보여주었습니다

   가연성 색인 (GWFI)와 연결관 주거를 위한 놀 철사 점화 온도 (GWIT) 가치는 반드시 화염 (≤ 2 초) 없이 750 ºC에 놀 철사 시험 (GWT)를 통과할 마지막 부분을 일으키지 않을 것입니다. GWT는 최종 생산물에 실행되는 그러나 시험 판에 실행된 GWFI와 GWIT 가치가 테스트에서 파생된다는 것을 명심하는 것이 중요합니다. 시험 판은 처음 접촉 후에 판의 간격을 통해 빨리 점화하는 성분 서만 때문에 한정된 접촉을 보는 그러나 완제품이 시험의 내구를 위해 격렬한 성분과의 접촉을 볼 것이라는 점을 종종 이것의 의미합니다 시기를 정합니다. TE에, 우리는 놀 철사 시험에 있는 우리의 제품의 성과에 대하여 어떤 의혹든지 삭제하기 위하여 일합니다. 이런 이유로, TE는 “최종 생산물에는 IEC 60335-1에 있는 가장 엄격한 현재 놀 철사 필요조건에서만 시험할 만족하게 통과하는 TE가 있을 때 고분고분한” 놀 철사이고 제품이 선언합니다. 당신의 필요를 위해 제일 해결책 제안 그것의 투입에 대하여 질문에 응답하기 위하여 TE 연결성에 보십시오.
