헬륨 누출 테스트 장비
Created with Pixso.

세라믹 컴포넌트를 위한 멀티 스테이션 헬륨 누출 테스트 장비

세라믹 컴포넌트를 위한 멀티 스테이션 헬륨 누출 테스트 장비

브랜드 이름: Hongce
모델 번호: HJ113
모크: 1SET
가격: 협상 가능
지불 조건: 전신환
공급 능력: 3개월 당 3개 세트
자세한 정보
원래 장소:
합판
인증:
Calibration Certificate(cost additional)
알람 누출율:
1.44E-4mbar·L/s
공작물 재료:
세라믹 모듈
역 번호:
2개의 워크스테이션
역별 제품:
4개 제품
사이클 시간:
≥500 PC / H
진공박스:
8
모델:
HJ113
제어 인터페이스:
터치스크린 및 버튼 스위치
포장 세부 사항:
합판
강조하다:

헬리움 질량 스펙트럼 누설 검사기

,

다중 스테이션 분광계 누출 탐지기

제품 설명
세라믹 부품용 다중 스테이션 헬륨 누설 감지 장비

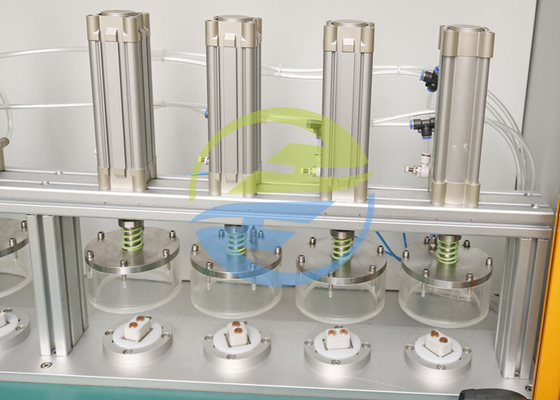

세라믹 부품 누설 감지 장비는 디스플레이 및 제어를 위해 터치스크린과 버튼 스위치를 사용합니다. 작업물은 수동으로 로드되며, 시스템은 총 2개의 워크스테이션으로 설계되었습니다. 각 워크스테이션은 사이클당 4개의 제품을 테스트하며, 누설 감지 고정구를 변경하여 다른 제품 사양을 수용할 수 있습니다. 시스템 누설 감지 중, 검사할 작업물은 수동으로 누설 감지 고정구에 배치되며, 이는 누설 감지 전환 밸브를 통해 누설 감지기에 연결됩니다. 작업물이 배치된 후, 실린더가 하강하여 헬륨 노즐을 밀어 작업물을 압축합니다. 그런 다음 보조 펌프를 시작하여 작업물 내부를 배기합니다. 다음으로, 누설 감지기는 계속해서 배기하고 배경을 제거합니다. 누설 감지기가 배경 값에 도달하면 장비가 헬륨 가스를 분사합니다. 누설 감지기는 헬륨 가스의 침투를 기반으로 누설률을 판단합니다.

감지 프로세스
  1. 코드 스캔.
  2. 제품을 고정구에 놓습니다.
  3. 시작 버튼을 누릅니다.
  4. 장비가 자동으로 헬륨 분사를 시작하여 누설을 감지합니다 (제품 누설 시 자동 경보).
  5. 누설 감지 완료.
  6. 제품을 제거하고 누설 감지 대상 제품에 놓습니다.
  7. 순차적으로 사이클 작업.
주요 특징
  • 누설 감지 완료 후, 제품의 정점 표면은 압력 손상이 없으며, 절단 과정 중 변형이 없습니다. 제품이 손상되지 않습니다.
  • 장비 헬륨 중독을 방지하기 위해 시스템에는 헬륨 추출 장치와 배기 포트가 장착되어 있습니다.
  • 제품에 공기 누설이 있는 경우 시스템이 자동으로 경보를 울릴 수 있습니다.
  • 고정구를 교체하여 다양한 제품의 자동 누설 감지 요구 사항을 충족할 수 있습니다.
기술 매개변수
모델 HJ113
사이클 시간 ≥500 개/시간
경보 누설률 1×10-8 Pa·m/s
진공 상자 수 8

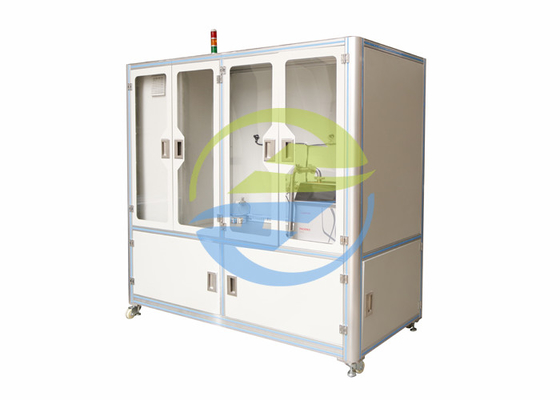

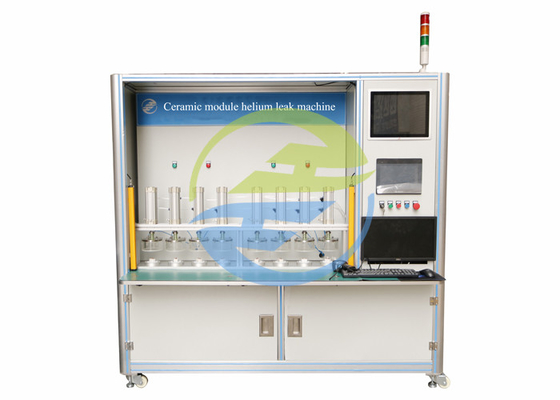

Multi-station helium leak testing equipment for ceramic components with dual workstations and touch screen control panel
