제품 소개

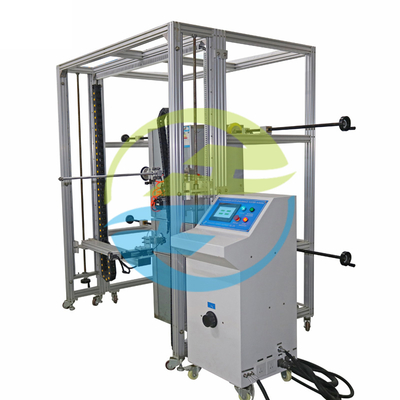

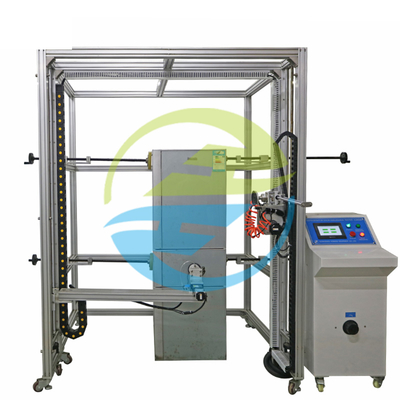

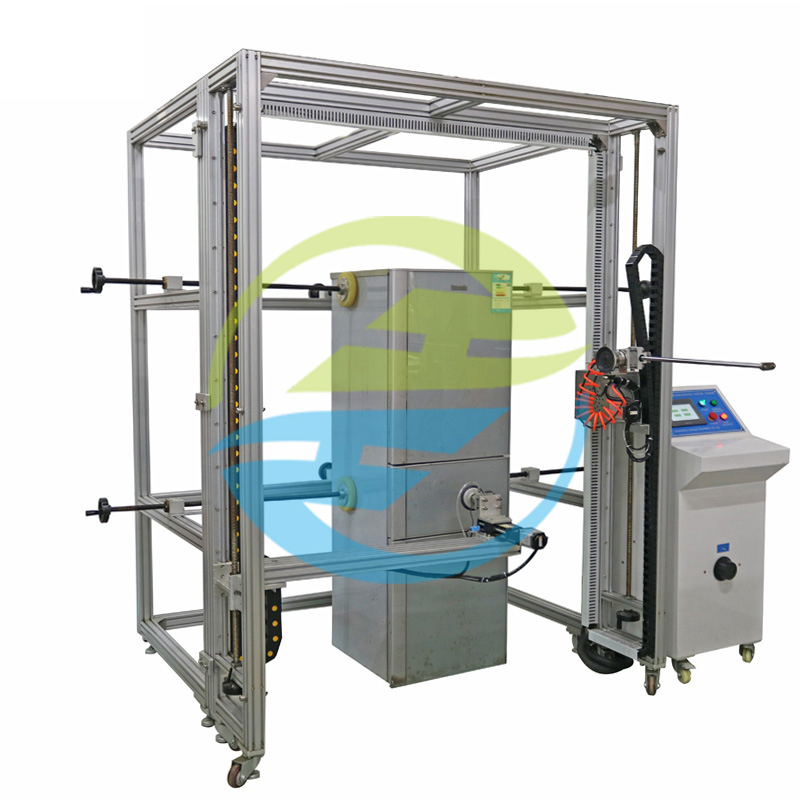

HJ0636C 냉장고 문 내구성 성능 시험 장비는 장기간 사용 시 냉장고 문의 개폐를 시뮬레이션하여 구조적 강도와 내구성을 검증하는 데 중점을 둡니다.

• 제품 설명: HJ0636C는 정밀 기계식 전송 및 지능형 제어 시스템을 사용하여 사용자의 일상적인 냉장고 문 개폐를 정확하게 시뮬레이션하는 고급 냉장고 문 수명 시험기입니다. 이 장비는 냉장고 문에 수만 또는 수십만 번의 개폐 테스트를 수행할 수 있으며, 문 변형, 경첩 마모, 씰 스트립 노화와 같은 주요 성능 지표를 모니터링합니다. 견고한 구조와 프로그래밍 가능한 테스트 매개변수는 테스트 결과의 정확성과 반복성을 보장하여 냉장고 문 설계 최적화 및 재료 선택에 대한 신뢰할 수 있는 데이터 지원을 제공합니다.
• 제품 용도: 이 장비는 주로 냉장고, 냉동고, 와인 냉장고와 같은 냉장 제품 생산 라인의 품질 관리, 신제품 개발 단계의 신뢰성 검증, 제품 출시 전 형식 시험에 사용됩니다. 극한 사용 조건을 시뮬레이션함으로써 냉장고 문, 서랍, 캐비닛 문과 같은 부품의 기계적 내구성과 기능적 신뢰성을 신속하게 평가하고 제품 수명을 효과적으로 예측할 수 있으며, 제조업체가 제품을 시장에 출시하기 전에 잠재적인 품질 문제를 발견하고 해결하며 브랜드 명성을 높이는 데 도움이 됩니다.

제품 하이라이트

• 국제 표준 준수: IEC 60335-2-24 및 기타 가전 안전 및 성능 표준을 엄격하게 준수하여 테스트 결과의 국제적 인정을 보장합니다.
• 다중 스테이션 병렬 테스트: 여러 냉장고 문을 동시에 테스트할 수 있어 테스트 효율성을 크게 향상시키고 제품 개발 주기를 단축합니다.
• 고정밀 제어: 서보 모터 드라이브 및 정밀 센서를 채택하여 개폐 각도, 속도, 힘 및 일시 중지 시간과 같은 매개변수를 정밀하게 제어합니다.
• 프로그래밍 가능한 테스트 모드: 사용자는 테스트 주기 수, 개폐 빈도, 대기 시간 등 다양한 테스트 표준 및 제품 요구 사항에 따라 다양한 테스트 프로그램을 유연하게 설정할 수 있습니다.
• 실시간 데이터 모니터링 및 기록: 테스트 진행 상황, 완료된 주기 수를 실시간으로 표시하고 주요 데이터를 기록하며 상세한 테스트 보고서를 생성할 수 있습니다.
• 오류 시 자동 종료 및 경보: 과부하 보호, 이상 감지 및 오류 시 자동 종료 기능을 갖추고 있어 장비 및 테스트 샘플의 안전을 보장합니다.
• 사용자 친화적인 인터페이스: 직관적인 터치스크린 작동 인터페이스로 간단하고 배우기 쉬우며 매개변수 설정 및 테스트 관리가 편리합니다.
• 견고하고 내구성이 뛰어난 디자인: 고강도 재료와 산업용 등급 부품을 사용하여 장기간 고주파 작동 시 장비의 안정성과 신뢰성을 보장합니다.

국제 참조 표준
HJ0636C 냉장고 문 내구성 성능 시험 장비의 설계 및 시험 기능은 다음 주요 국제 가전 및 내구성 시험 표준을 엄격하게 따릅니다:

• IEC 60335-2-24:2022: "가정용 및 유사 전기 기기의 안전 제2-24부: 냉장 기기, 아이스크림 기계 및 제빙기에 대한 특정 요구 사항". 이 표준은 정상 사용 시 냉장 기기 문의 서랍 등에 대한 내구성 요구 사항 및 시험 방법을 규정합니다. HJ0636C는 표준에 명시된 문 개폐 주기 수명 테스트를 시뮬레이션하여 문 본체, 경첩, 씰 등의 기계적 강도와 기능을 검증할 수 있습니다.
• 조항 예시: 22.108 기계적 강도: 문, 뚜껑, 서랍 및 기타 부품은 지정된 수의 개폐 주기를 견딜 수 있어야 하며 안전에 영향을 미치는 영구적인 변형, 균열 또는 기능 고장이 없어야 한다고 규정합니다. 일반적으로 수만 번의 개폐 주기 테스트가 필요합니다.
• ISO 17025: "시험 및 교정 기관의 역량에 대한 일반 요구 사항". 이 표준은 장비 표준은 아니지만, HJ0636C는 테스트 결과의 정확성과 추적성을 보장하기 위해 ISO 17025 자격을 갖춘 실험실에서 사용하도록 설계되었습니다.
• EN 60335-2-24: IEC 60335-2-24와 기본적으로 일치하며 유럽 시장에서 판매되는 냉장 기기에 적용되는 EU 조화 표준입니다.
• UL 250: "가정용 냉장 기기 표준". 이는 북미에서 일반적으로 사용되는 냉장 기기 안전 표준으로, 문 내구성에 대한 관련 테스트 요구 사항도 포함합니다.

기술 매개변수

애프터 서비스

• HJ0636C 냉장고 문 내구성 성능 시험 장비에 대한 우수한 애프터 서비스를 제공하여 장비의 장기적인 안정적인 작동을 보장하고 제품 품질을 보호하기 위해 최선을 다하고 있습니다.
• 현장 설치 및 시운전: 전문 엔지니어 팀이 고객 현장을 방문하여 장비의 설치, 보정 및 초기 작동 시운전을 담당하여 장비가 성공적으로 사용될 수 있도록 합니다.
• 작동 및 유지보수 교육: 포괄적인 작동 교육 과정을 제공하여 기술자가 장비의 일상 작동, 테스트 프로그램 설정, 데이터 분석 및 기본 유지보수를 숙지할 수 있도록 합니다.
• 전문 기술 지원: 전담 기술 지원 팀을 구성하여 전화, 이메일 또는 원격 지원과 같은 다양한 수단을 통해 시기적절한 기술 상담 및 오류 진단 서비스를 제공합니다.
• 정기 유지보수 및 보정: 측정 정확도와 작동 성능이 항상 최상의 상태를 유지하고 다양한 표준 요구 사항을 충족하도록 맞춤형 정기 유지보수 및 보정 서비스를 제공할 수 있습니다.
• 예비 부품 공급 보장: 예비 부품 문제로 인한 다운타임을 최소화하기 위해 주요 부품의 적시 공급을 보장하는 완전한 예비 부품 재고 시스템을 갖추고 있습니다.
• 소프트웨어 업그레이드 및 업데이트: 장비 기능을 지속적으로 최적화하고 향후 테스트 요구 사항을 충족하기 위해 시스템 소프트웨어 업데이트 및 업그레이드 서비스를 정기적으로 제공합니다.
• 보증 서비스: 장비 부품 및 노동력을 포함하는 포괄적인 보증 서비스를 제공하여 안심하고 구매하고 사용할 수 있도록 합니다.

정기 유지보수 및 보정: 측정 정확도와 작동 성능이 항상 최상의 상태를 유지하고 다양한 표준 요구 사항을 충족하도록 맞춤형 정기 유지보수 및 보정 서비스를 제공할 수 있습니다.
예비 부품 공급 보장: 예비 부품 문제로 인한 다운타임을 최소화하기 위해 주요 부품의 적시 공급을 보장하는 완전한 예비 부품 재고 시스템을 갖추고 있습니다.
소프트웨어 업그레이드 및 업데이트: 장비 기능을 지속적으로 최적화하고 향후 테스트 요구 사항을 충족하기 위해 시스템 소프트웨어 업데이트 및 업그레이드 서비스를 정기적으로 제공합니다.
보증 서비스: 장비 부품 및 노동력을 포함하는 포괄적인 보증 서비스를 제공하여 안심하고 구매하고 사용할 수 있도록 합니다.

자주 묻는 질문

1. 이 PLC 제어 IEC 60335 냉장고 문 내구성 테스터의 주요 목적은 무엇입니까?
답변: 이 IEC 60335 냉장고 문 내구성 테스터(모델 HJ0636C)의 주요 목적은 장기간 사용 시 냉장고 문의 반복적인 개폐 동작을 시뮬레이션하여 구조적 강도, 경첩 내구성 및 문 씰의 신뢰성을 검증하는 것입니다. 이 장비는 주로 냉장 제품(냉장고, 냉동고, 와인 쿨러 등)의 생산 라인 품질 관리, 신제품 R&D 중 신뢰성 검증, 시장 출시 전 형식 시험에 사용됩니다. 수만 또는 수십만 번의 개폐 주기를 수행함으로써 제품 수명을 효과적으로 예측하고 경첩 마모, 문 변형 또는 씰 노화와 같은 잠재적인 문제를 사전에 식별합니다. 프로그래밍 가능한 테스트 매개변수(예: 주기 수, 개폐 빈도, 대기 시간)는 높은 정밀도와 반복성을 보장합니다.

2. 이 장비는 어떤 국제 테스트 표준을 준수하며 제품 인증에 어떤 의미가 있습니까?
답변: 이 장비의 설계 및 테스트 기능은 여러 국제 표준을 엄격하게 준수하여 테스트 결과의 권위와 국제적 인정을 보장합니다. 주요 적용 표준은 다음과 같습니다:

IEC 60335-2-24:2022: 이 표준은 가정용 냉장 기기의 안전에 대한 특정 요구 사항을 설명합니다. 조항 22.112는 문, 뚜껑, 서랍이 영구적인 변형, 균열 또는 안전을 손상시키는 고장 없이 지정된 수의 개폐 주기를 견뎌야 한다고 명시적으로 규정합니다.

IEC 62552: 이 표준은 가정용 냉장 기기의 특성 및 시험 방법을 다룹니다. 문, 뚜껑, 서랍의 내구성 시험 방법과 문 씰의 기밀성 요구 사항(예: 외부 문과 뚜껑이 기밀성을 손상시키지 않고 100,000번의 개폐 작업을 견뎌야 함)을 규정합니다.

EN 60335-2-24 및 UL 250: 각각 유럽 연합 및 북미 시장에 적용되는 냉장 기기 안전 표준이며, 둘 다 문 내구성에 대한 요구 사항을 포함합니다.
이러한 표준을 준수하면 장비의 테스트 방법이 CB 및 CE 인증과 같은 국제적으로 인정되는 요구 사항과 일치함을 보장하여 대상 시장 진입 시 제품 준수를 보장하는 데 중요한 도구가 됩니다.

3. "PLC 제어"와 "서보 모터 드라이브"가 이 장비에 어떤 기술적 이점을 제공합니까?
답변: PLC(프로그래머블 로직 컨트롤러) 지능형 제어 시스템과 정밀 서보 모터 드라이브는 이 장비의 두 가지 핵심 기술로, 다음과 같은 여러 가지 주요 이점을 제공합니다:

고정밀 및 프로그래밍 가능성: 사용자는 터치스크린 HMI를 통해 테스트 주기(0-500,000), 개폐 각도(0-180°), 개폐 속도(5-20 사이클/분), 대기 시간(0-999초)과 같은 매개변수를 유연하게 사전 설정하여 다양한 표준 및 제품 유형의 테스트 요구 사항을 충족할 수 있습니다.

자동화 및 지능형 모니터링: 장비는 사전 설정된 테스트 시퀀스를 자동으로 실행하고 진행 상황을 실시간으로 표시합니다. 전류 모니터링, 오류 경보 및 자동 종료 기능을 갖추고 있으며, 과부하 또는 샘플 이상 발생 시 즉시 중지하여 장비와 샘플 모두의 안전을 보장합니다.

데이터 관리: 테스트 데이터의 실시간 기록 및 저장을 지원하며 상세한 테스트 보고서를 생성하여 품질 추적성을 용이하게 합니다.

4. 이 장비는 어떤 종류의 냉장고 문에 적합하며 서랍 및 특수 구조도 테스트할 수 있습니까?

답변: 이 장비는 매우 다재다능하며 다양한 냉장고 문 구조에 적응할 수 있습니다. 주요 테스트 대상에는 냉장고 문, 냉동고 문, 와인 쿨러 문, 서랍이 포함됩니다. 기술적 특징은 다음과 같습니다:

다양한 문 유형에 대한 적응성: 로봇 팔과 고정 장치를 조정하여 단일 문, 상하좌우 개폐, 프렌치 도어 모델과 같은 다양한 냉장고 구성의 반복적인 개폐 동작을 시뮬레이션할 수 있습니다.

서랍형 장치: 특수 고정 장치를 장착하여 사전 설정된 이동 거리(예: 0-100mm)로 냉장고 서랍의 푸시-풀 주기 수명 테스트를 수행하여 다문 냉장고의 테스트 요구 사항을 충족합니다.

다중 스테이션 병렬 테스트: 이 장비는 1~4개의 스테이션(사용자 정의 가능)을 지원하여 여러 문 또는 서랍의 독립적 또는 동기화된 테스트를 허용하여 테스트 효율성을 크게 향상시킵니다.

5. 이 장비는 실제 사용을 어떻게 시뮬레이션하고 테스트 결과의 반복성을 보장합니까? 답변: 테스트 결과가 실제 사용을 정확하게 반영하고 높은 반복성을 유지하도록 하기 위해 이 장비는 여러 정밀 설계 기능을 통합합니다:

표준 준수 모션 프로파일: 이 장비는 IEC 62552 표준에 따라 문을 열고 닫는 동안 제어된 자유 이동 단계를 실행하도록 구성할 수 있습니다. 예를 들어 특정 각도로 문을 연 후 자유롭게 움직이도록 하여 실제 사용 시나리오를 더 진정성 있게 재현합니다.

진공 흡입 부착: 시스템은 진공 흡입 컵을 통해 문 표면에 부착하여 개폐 작업을 수행하여 수동 조작을 시뮬레이션하는 동시에 문에 추가적인 손상을 방지합니다.

고정밀 센서: 각도 인코더, 힘 센서, 광전 센서와 같은 통합 구성 요소는 폐쇄 루프 제어 및 모션 매개변수의 정밀 측정을 가능하게 하여 ±1°의 각도 정확도를 달성합니다.

안정적인 기계 구조: 고강도 재료와 산업용 등급 부품을 활용한 견고한 설계는 구조적 안정성을 보장하고 작동 진동을 효과적으로 억제하며 장기간 고주파 테스트 중 데이터 일관성을 보장합니다.
