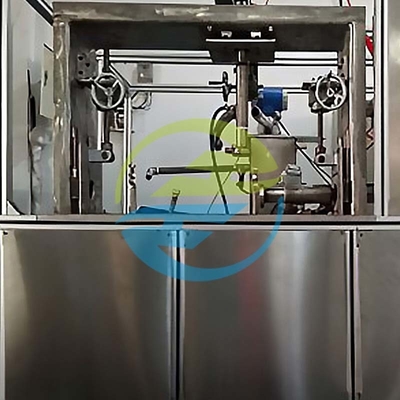

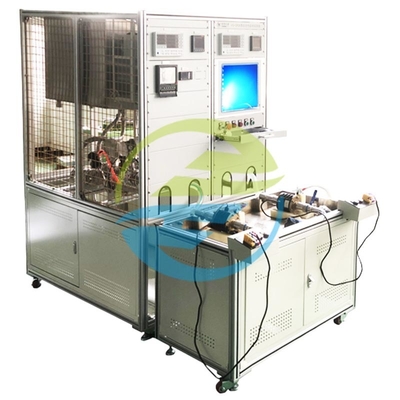

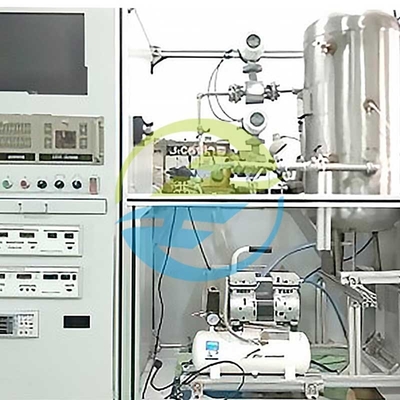

전기차 수봉식 진공 펌프 자동 클램핑 종합 성능 시험대

브랜드 이름:	HongCe
모델 번호:	WPT-9
모크:	1 세트
가격:	협상 가능
지불 조건:	l/c, t/t
공급 능력:	한 달에 30 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration certificate(cost additional)

포장 세부 사항:

합판

제품 설명

전기 차량 물 반지 진공 펌프 자동 클램핑 종합 성능 테스트 벤치

제품 소개

WPT-9 전기 차량 물 반지 진공 펌프 자동 클램핑 종합 성능 테스트 벤치는 새로운 에너지 차량의 핵심 부품에 대한 전문 테스트 장비입니다.진공 브레이킹 시스템 및 에어컨 보조 펌프그것은 15 초 이내에 테스트 펌프의 위치 및 고정 완료, 세르보 구동 자동 클램핑 메커니즘을 채택.고 정밀 센서 세트 및 지능형 제어 시스템으로 장착, 12개의 주요 매개 변수를 동시에 수집합니다. 진공 수준, 흐름 속도, 전력, 온도 등. 테스트 데이터는 산업용 데이터베이스에 실시간으로 업로드됩니다.추적성과 분석을 가능하게 하는.
전통적인 수동 테스트 장비와 비교하면 이 테스트 벤크의 핵심 장점은 "자동 클램핑 + 전체 매개 변수 폐쇄 루프 테스트"입니다.수동 개입으로 인한 오류를 줄입니다 (시험 반복성 오류 ≤ 0.5%) 와 φ20-φ100mm 칼리버의 물 고리 진공 펌프와 호환됩니다. 대량 생산 라인의 효율적인 테스트 요구를 충족시키고 기업들이 제품 생산성과 R&D 효율성을 향상시키는 것을 돕습니다..

제품 특성

완전히 자동화된 과정: 세르보 모터로 구동되는 클램핑 메커니즘은 펌프 위치, 밀폐, 테스트 및 배하를 한 번의 클릭으로 완료하여 수동 작업을 80% 줄이고 인간의 오류를 최소화합니다.
고정밀 테스트 능력: 진공도, 흐름 속도 및 기타 매개 변수의 정확하고 신뢰할 수있는 테스트를 보장하기 위해 수입 압력 센서 (0.1% FS 정확도) 및 전자기 흐름 미터 (± 0.5% 측정 오류) 를 채택합니다..
여러 매개 변수 동기 추출: 진공 정도, 흐름 속도, 회전 속도, 전력, 입구-출구 온도 차이 등 12개 매개 변수의 동시 모니터링을 지원합니다.1kHz의 샘플링 주파수로 즉각적인 성능 변동을 캡처합니다..
유연한 호환성 설계: 조절 가능한 도구를 통해 φ20-φ100mm 칼리버의 물 고리 진공 펌프에 적응 할 수 있으며, 펌프 모델을 자주 교체하지 않고 다양한 자동차 제조사의 맞춤형 펌프 모델과 호환됩니다.
지능형 데이터 분석: 산업용 테스트 소프트웨어로 장착되어 자동으로 데이터 곡선과 자격 보고서를 생성합니다.생산 데이터의 폐쇄 회로 관리를 달성하기 위해 MES 시스템과의 통합을 지원합니다..
안전 보호 시스템: 과압 보호, 누출 보호 및 비상 정지 장치가 장착되어 있으며 안전하고 안정적인 테스트 프로세스를 보장하기 위해 ISO 13849-1 안전 표준을 준수합니다.

국제 참조 표준

ISO 9906:2012 로토다이나믹 펌프 - 수압 성능 수용 시험
- 제4조3: 펌프 장비의 진공 정도 및 유동량 테스트에 대한 정확성 요구 사항 및 방법
- 제5조2: 시험 시스템에 대한 캘리브레이션 사이클 및 허용 오류 범위를 정의합니다.

IEC 60034-1:2019 회전 전기 기계 - 1부: 등급 및 성능
- 제10조3: 모터 전력 테스트를 위한 측정 방법 및 기기 정확성 표준

SAE J1211:2020 자동차용 수압 브레이크 시스템 구성 요소에 대한 시험 절차
- 제7조2: 진공 증폭 펌프의 내구성 사이클 시험 요구 사항 (실패 없이 ≥100,000 사이클)

ASTM F2808-16 도로용 수력 역학 펌프의 성능을 위한 표준 시험 방법
- 제6조4: 펌프 누출률 검사를 위한 압력 유지 시간 및 허용 누출량

제품 응용

전기차용 물 반지 진공 펌프의 공장 성능 시험 및 품질 검진
연구개발 중에 펌프 구조 최적화를 위한 성능 검증 (예를 들어 진공 정도 개선, 에너지 소비 감소 테스트)
판매 후 유지보수에서 오류 진단 및 성능 회복 평가
제3자 시험 기관에 의한 펌프 제품의 적합성 인증 시험

기술 매개 변수 표

기술 매개 변수	사양
모델	WPT-9
시험 대상의 종류	전기차용 물 반지 진공 펌프 (보드/브레이킹/기온화)
테스트 정확성	압력: ±0.1%FS, 흐름 속도: ±0.5%FS
진공도 측정 범위	-0.1MPa ~ 0MPa
흐름 속도 측정 범위	0 ~ 500 L/min
회전 속도 측정 범위	0 ~ 3000 r/min
전력 측정 범위	0 ~ 5kW
온도 측정 범위	-20°C ~ 150°C
자동 클램핑 시간	≤15초
단일 테스트 사이클	설정 가능 (초 10 ~ 30 분)
내구성 테스트 사이클	0 ~ 1,000,000 사이클 (프로그램 가능)
전원 공급 요구 사항	AC 380V ±10%, 50Hz, 3Ph
공기 공급 요구 사항	0.6 ~ 0.8 MPa (건조 압축 공기)
장비의 차원	1800mm × 1200mm × 1500mm
장비 무게	약 850kg
운영체제	윈도우 10 산업판
데이터 저장 용량	≥100,000개의 시험 기록
통신 인터페이스	이더넷/RJ45, RS485
작동 환경 온도	5°C ~ 40°C
상대 습도	≤85% RH (비 응축)
