제품 상세 정보:
결제 및 배송 조건:
|
표준: | IEC60884 IEC 60065와 등. | 힘의 팔: | 0-200mm |
---|---|---|---|
무게: | 2.5N | 토크: | 0.25N.m와 0.4N.m |
플러그: | 다목적 마개 (GB와 BS 마개를 위한 한 벌), UL 마개, 유럽 마개 | 형성하십시오: | 마개는 대신할 수 있을 수 있고 주문을 받아서 만들었습니다 |
하이 라이트: | 소켓 검사자,전기 마개 검사자 |
Iec60884 항목 14.23.2 소켓 - 출구 토크 검사자
상품 정보
검사자는 IEC 60884-1에 등 따릅니다 2013년 항목 14.23.2, IEC 60335-1 항목 22.3, IEC60065 항목 15.4.1 및 숫자 11 입니다.
그것은 삽입의 긴장 힘을 시험하기 위하여 이용됩니다. 조정 소켓 출구로 소개되기 위하여 예정된 핀으로 제공된 장치는 이 소켓 출구에 과도한 긴장을 부과하지 않을 것입니다.
표준 항목
장비는 조정 소켓 – 이 기준에 따르는 출구, 소켓 –로 살아있는 소켓의 축선을 통해 수평축 – 소켓의 교전 얼굴의 뒤에 8mm의 거리에 접촉에 관하여 출구 선회합니다 – 이 교전 얼굴에 출구 그리고 평행선 삽입됩니다.
소켓 – 출구에 수직면에 있는 교전 얼굴을 유지하기 위하여 적용되어야 하는 추가 토크는 0.25Nm를 초과하지 않을 것입니다.

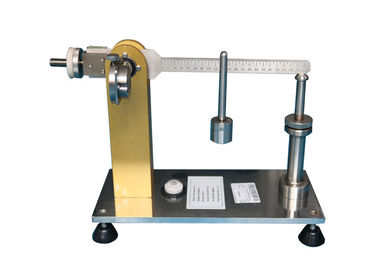

구조
1 – 균형 무게
2 – 측정 거품
3 – 수평 거품
4 – 측정 무게
5 – 고도 규칙 나사
6 – 지원 막대
모수:
무게 | 2.5N*1, 1N*1 |
마개 | UL plug*1, 유럽 plug*1, 다목적 plug*1 |
기준에 따릅니다 | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
힘의 팔 | 0-200mm |
접촉면에서 거리 및 표면의 축선 | 8mm |
가동 단계
2.Hang는 4 - 균형 팔에 측정 무게는, 5개를 조정하고 – 고도 정식 나사, 수평한에 있는 균형 팔을 만듭니다. 수평한에 있는 균형 팔, 2의 기포 – 중심 위치에 있는 수평 거품 때.
3.Remove는 수평한 위치에 있는 4 - 측정 무게는, 1개를 조정합니다 – 균형 무게 위치, 균형 팔을 지킵니다. 그리고 균형 팔에 6에 1mm 대략 거리를 지키 - 막대를 지원하십시오.
4.Install는 장치에 시험 표본, 나사를 바짝 죕니다. 위로 지금 균형 팔.
5.Hang 4 - 균형에 측정 무게는 무장합니다. 중심 위치에 있는 4의 위치를 - 측정 무게는, 균형 팔 수준을 만드십시오 위치, 2의 기포를 기록합니다 – 측정 거품, 균형 팔 지킵니다 6에 1mm 거리를 조정하십시오 - 막대를 지원하십시오. 찾아낸 10.3cm에 위치를 말하십시오.
6. 측정을 토크를 주십시오
(1) 적합한 무게는 더 낮은 가늠자에 걸립니다.
(2)는 균형 팔이 수평한 국가에 있을 때까지 무게를 천천히 이동합니다.
7. 소켓에 적용되는 표본의 토크: 척도치 x 무게
예를 들면: 토크: 0.12mX2.5N=0.3Nm
