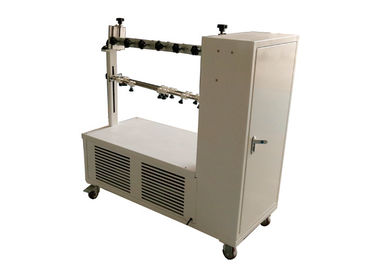

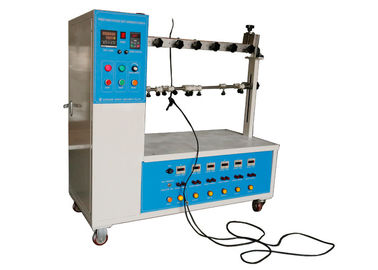

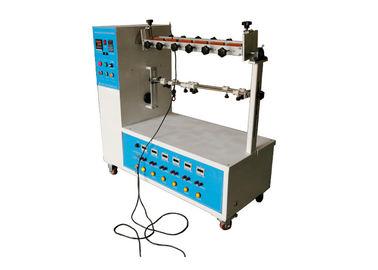

숫자 21 마개 코드 999999 융통성 시험 기구

6 경찰서 버튼 제어와 IEC 60884-1 형태 21 플러그 코드 유연성 시험 기구

표준 :

가계와 유사 목적 - 파트 1을 위한 IEC 60884-1 '플러그스와 콘센트 : 일반 요구사항의 조항 23.4, 형태 21

표준 종목 :

비 -레위레이블 플러그와 비 -레위레이블 가지고 다닐 수 있는 콘센트는 연성 케이블이 그것이 부속물에 들어가는 과다 벤딩에 대해서 보호된다는 그러한 방식으로 설계될 것입니다.

이 목적에 제공된 경비요원들은 있을 것이고 절연재의와 신뢰할 수 있는 방식에 고정될 것입니다.

순응성은 검사에 의하고 형태 21에 나타난 바와 같이 장치에 의하여 만들어진 구부리기 시험에 의해 확인됩니다.

테스트는 새로운 표본에 만들어집니다.

그것이 교통의 중앙에 있을 때, 그것이 견본에 들어가는 곳 연성 케이블의 주축이 수직이고, 진동의 주축을 통과하도록 견본은 장치의 진동식 부재에 고정됩니다.

부문의 주축이 진동의 주축과 평행하도록 평평한 코드와 견본은 탑재됩니다.

부속물은 다음의 방법으로 시험 기구에 고정될 것입니다 :

- 플러그 : 핀에 의해 ;

- 가지고 다닐 수 있는 콘센트 : 맞물림면으로부터, 연성 케이블의 방향에서 4 밀리미터 내지 5 밀리미터의 거리에 ; 최대 디멘션을 가지고 있는 시험 플러그는 테스트 동안 가지고 다닐 수 있는 콘센트에 삽입될 것입니다.

연성 케이블이 시험 기구의 진동식 부재가 그것의 최대 이동범위위로 움직일 때 최소 측면 운동을 만들도록 부속물은, 진동식 부재의 고정부와 동요축 사이의 거리의 변화에 의해, 배치합니다.

연성 케이블은 적용된 군이 인 그와 같은 대량으로 로딩됩니다

- 연성 케이블과 부속물을 위한 20 엔이 0,75 밀리미터 ^2를 초과하는 공칭 자름면을 가지고 있습니다 ;

- 다른 부속물을 위한 10 엔.

부속물의 정격 전류 또는 순류와 동일한 경향이 더 낮은 관리인들을 통하여 통과됩니다 :

- 탄력적이 와 부속물을 위한 16 A는 공칭 자름면을 크게 하는 것 전보를 칩니다 0,75 mm2 ;

- 연성 케이블과 부속물을 위한 10 A가 0,75 mm2의 공칭 자름면을 가지고 있습니다 ;

- 연성 케이블과 부속물을 위한 2,5 A가 공칭 자름면 0,75 이하 mm2를 가지고 있습니다 .

관리인들 사이의 전압은 견본의 정격 전압과 동일합니다.

진동식 부재는 90' (수직의 양측에 있는 45')의 각, 과시는 10시인 수와 60/min을 구부리는 비율을 통하여 이동됩니다.

순환부 연성 케이블과 견본은 5시 과시 뒤에 진동식 부재에서 90만큼' 회전됩니다 ; 평면 가요성 케이블과 견본은 단지 관리인들의 감원을 포함하여 비행기에 직각을 이루는 방향으로 만곡됩니다.

구부리기 시험 동안, 있을 것입니다

- 경향의 어떤 중단,

- 관리인들 사이의 어떤 단락 회로.

검사 뒤에, 경비대는 있다해도 신체에서 분리되지 않을 것이고 연성 케이블의 단열재가 찰과상 또는 웨어의 어떤 신호도 보이지 않을 것입니다 ; 관리인들의 깨진 가닥은 된 액세스이블기까지 단열재를 관통하지 않을 것입니다.

애플리케이션 :

이 장치는 있고 시험을 위해 (단말기) 비 -레위레이블 플러그의 플렉싱 특성과 비 -레위레이블 포터블 콘센트를 사용했고 전원 케이블과 재킷의 피로 강도를 확인합니다.

테스트 샘플 :

비 -레위레이블 플러그와 비 -레위레이블 가지고 다닐 수 있는 콘센트

특징 :

속도 감속화 모터는 왕복 운동을 하기 위해 크랭크 슬라이딩 블록 구조를 제어하고, 좌우로 과시 각이 수동식 저울계에 의해 조정되고, 각 자동적인 조정 터치 스크린 모델이 맞춤화될 수 있습니다.

테스터는 사전 설정 테스트 시간이 완성했을 때 자동 차단을 바랍니다.
